双轮皮带传动机构三维结构设计

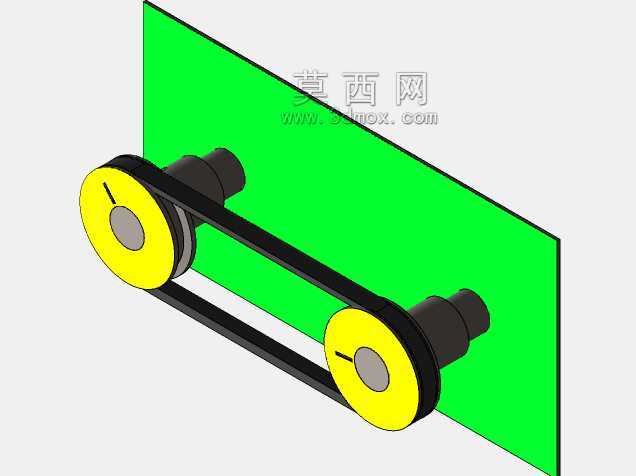

　　带传动作为机械传动领域应用极广的动力传递形式，这套双轮皮带传动结构可适配多数中小功率的动力传输场景，常见于小型输送线、轻工设备辅机、教学演示教具、小型农机传动端等场景，依靠皮带与带轮轮槽间的摩擦力实现主动轴与从动轴间的动力传递，相比齿轮传动具备缓冲吸振、过载打滑保护核心动力部件的特性，安装时对两轴的平行度公差容忍度更高，日常维护仅需定期检查皮带张紧度即可，运维成本远低于啮合类传动结构。从结构设计逻辑来看，这套模型还原了带传动的核心组成：两个带轮分别通过轴肩定位与紧定螺钉锁紧固定在对应传动轴上，主动轮接入动力端后，通过皮带的摩擦带动从动轮同步转动，设计时优先确定了传动比参数，根据传递扭矩大小匹配了皮带的截面型号，带轮的轮槽角度、

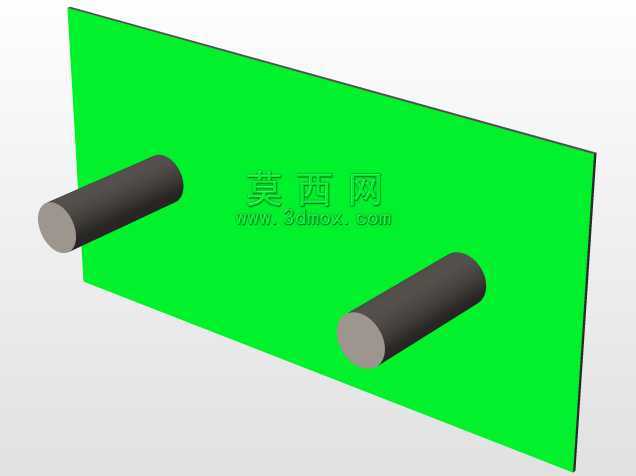

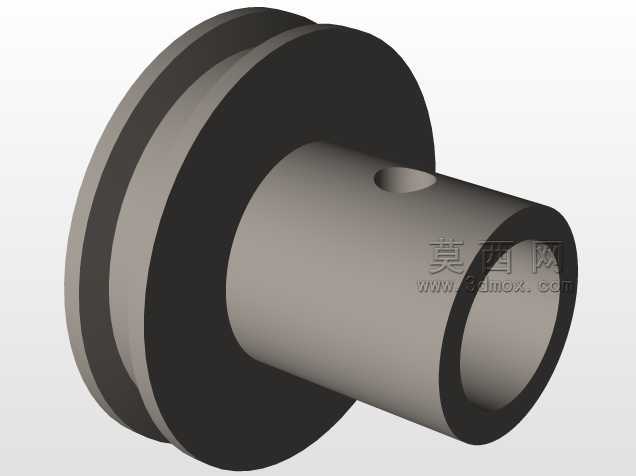

　　槽深尺寸完全贴合对应皮带的截面参数，避免运行过程中出现皮带滑脱、异常磨损的问题。两带轮的中心距设置充分考虑了皮带的包角要求，小带轮的包角控制在合理区间内，保证传动过程中摩擦力足够，不会出现打滑丢转的情况，同时预留了张紧调节的安装余量，实际装机时可通过调整其中一个带轮的安装座位置，调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长量。安装边界方面，这套传动结构的轴向尺寸主要由带轮宽度、轴伸端长度、安装座的固定厚度决定，径向尺寸需预留皮带外侧的安全防护间隙，避免运行过程中异物卷入皮带与带轮的啮合区域，两轴的平行度公差需控制在允许范围内，否则会导致皮带单边磨损、运行噪音增大、传动效率下降的问题。带轮的轮缘部分做了倒角处理，

　　避免装配时刮伤皮带表面，轮毂部分的孔径与传动轴采用过渡配合，既保证传动过程中不会出现相对窜动，也便于后期拆卸维护。实际应用中，这类带传动结构常布置在设备的动力输出端与工作端之间，可根据实际转速需求调整两个带轮的直径比，实现减速或者增速的传动需求，当设备出现过载情况时，皮带会在带轮上打滑，避免冲击力直接传递到电机或者工作端的核心部件，起到过载保护的作用。建模过程中还原了带轮的轮槽细节、皮带的环形闭环结构、轴与带轮的配合定位关系，可直接用于传动方案的装配干涉检查、运动仿真演示，验证传动过程中皮带的张紧状态、运行轨迹是否合理，也可作为教学演示模型，直观展示带传动的工作原理、组成结构，帮助初学者理解带传动的包角、张紧力、

　　传动比等核心参数的实际意义。不同于同步带传动的啮合传动形式，这类平带或者V带传动的结构更简单，制造成本更低，适合对传动精度要求不高、传递功率不大的场景，在小型食品加工设备、包装辅机、台式钻床、木工机械等设备上都能看到同类结构的应用，设计时还需考虑皮带的老化更换空间，预留足够的拆装操作位置，无需完全拆卸两端的安装座即可完成皮带的更换操作，降低后期运维的操作难度。
