多腔式塑料承托料盘结构设计

　　这类多腔式塑料承托料盘，在轻工制造、电子元器件分拣、小型注塑件中转场景里应用十分普遍，日常产线工位间的小件周转、仓储环节的零散物料规整、自动化产线的上料定位都能见到这类结构的身影。不同于平面式托盘，这款带内凹型腔的结构，核心作用是对放置在盘内的工件做径向限位，避免物料在转运、堆叠过程中出现滑移、磕碰，尤其适配带圆柱外形的小型零件，比如精密轴类、注塑端盖、电子接插件这类对表面防护有要求的工件。从结构设计逻辑来看，整体采用圆盘式外轮廓，外缘做了加厚翻边处理，一方面是提升托盘整体的抗形变能力，在堆叠放置时，翻边可以承担上层托盘的竖向载荷，避免盘体受压出现中部塌陷；另一方面翻边的存在也能给自动化取放机构提供定位基准，

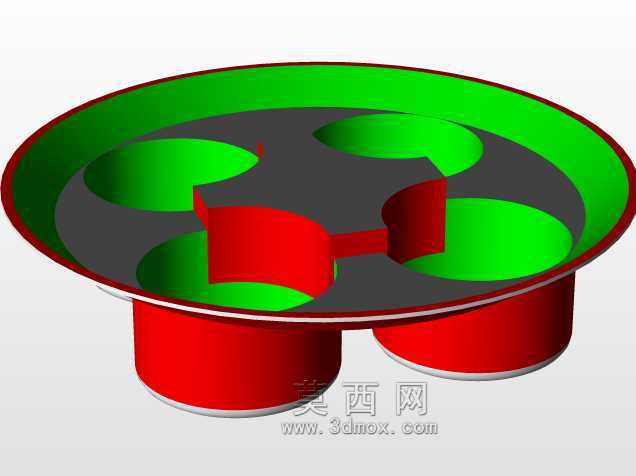

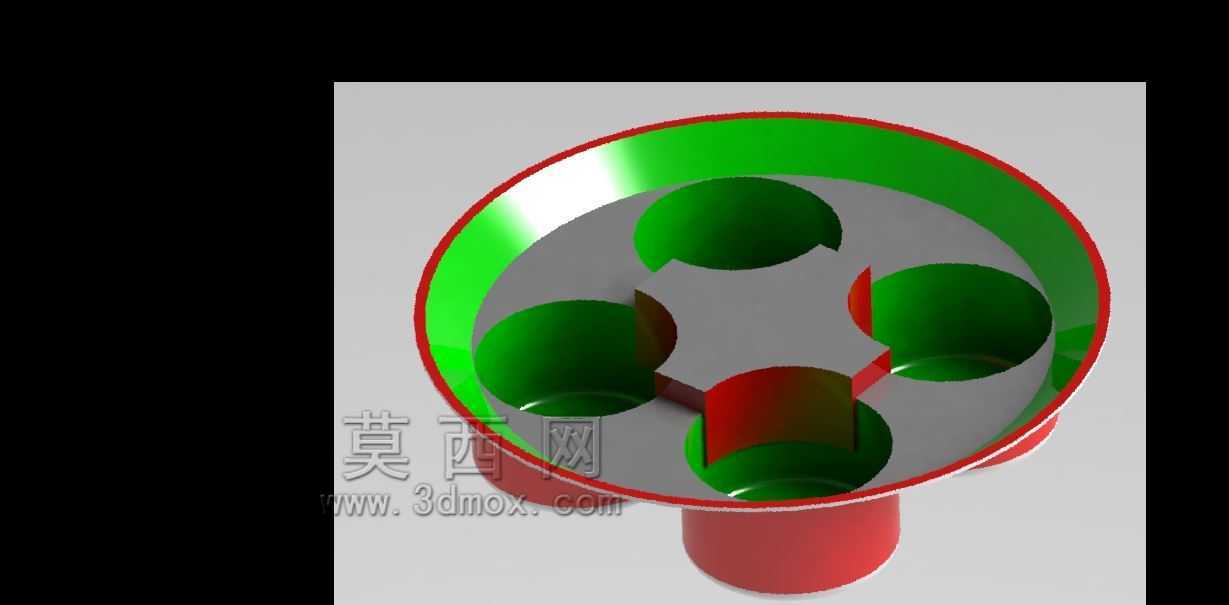

　　机械夹爪可以直接夹持翻边位置完成托盘的转移，不需要额外设计夹持避让位。盘体内部均匀分布四个独立的半球形内凹型腔，中心位置设置圆柱形凸台，这个凸台的作用有两个，一是作为盘体的中部加强筋，连接四个型腔之间的连接筋位，避免盘体受扭时出现型腔开裂；二是可以作为工件放置的中心定位基准，部分带中心孔的轴类零件可以直接套在这个凸台上，进一步提升放置稳定性。型腔的内壁做了1.5度的脱模斜度，这个角度是兼顾注塑成型脱模顺畅度和工件放置间隙的平衡值，斜度过大会导致工件放置后出现倾斜，斜度过小则会在注塑脱模时拉伤型腔内壁，影响表面光洁度。盘体底部对应每个型腔的位置，都做了环形的支撑凸筋，当托盘放置在工作台或者输送线面上时，凸筋直接接触支撑面，

　　避免型腔底部直接摩擦支撑面造成磨损，同时凸筋形成的架空层也能减少盘体和支撑面的接触面积，在潮湿工况下能减少积水附着，降低物料受潮的概率。从安装和适配边界来看，这款托盘的外圆直径适配常规的400mm宽度输送线，不需要额外调整输送线的导向栏宽度就能直接上线使用；翻边的厚度控制在5mm，刚好适配现有产线上常用的托盘夹持机构的夹爪开合行程，不需要对现有设备做改造就能直接替换原有老旧托盘。盘体整体采用圆弧过渡设计，所有棱边都做了R2以上的圆角处理，一方面是避免注塑过程中出现应力集中导致的开裂问题，另一方面也能减少操作人员取放托盘时被锐边划伤的风险。四个型腔的容积经过测算，单腔可以容纳直径80mm以内的圆柱类工件，型腔深度设置为35mm，

　　既可以保证工件放置后不会因为转运晃动掉出，也不会因为型腔过深导致取件时手指无法触及工件底部，适配人工取件和吸盘自动取件两种作业模式。中心凸台的高度比型腔顶面低10mm，不会干涉工件放置到型腔内，同时凸台的顶面做了平面处理，当多个托盘堆叠时，上层托盘的底部中心凹槽可以刚好卡在这个凸台上，实现堆叠时的自定位，堆叠高度达到10层时也不会出现滑移倾倒的问题。盘体的壁厚采用均匀化设计，整体壁厚控制在3mm，筋位位置的厚度不超过主体壁厚的0.7倍，避免注塑成型时出现缩痕、翘曲等缺陷，保证盘体的平面度误差控制在1mm以内，满足自动化产线上视觉定位的精度要求。
