帕尔帖原理小型热电制冷箱体结构设计

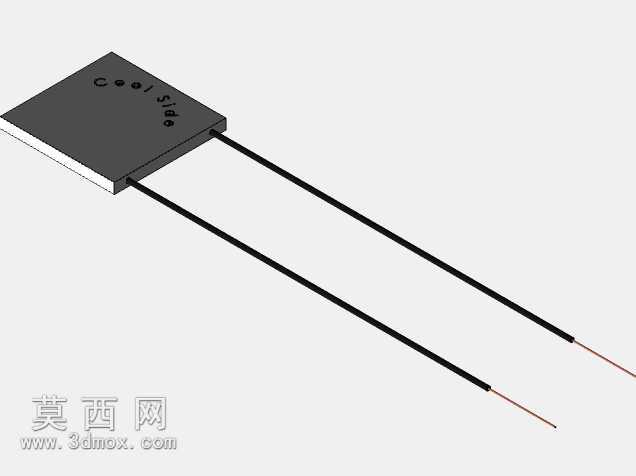

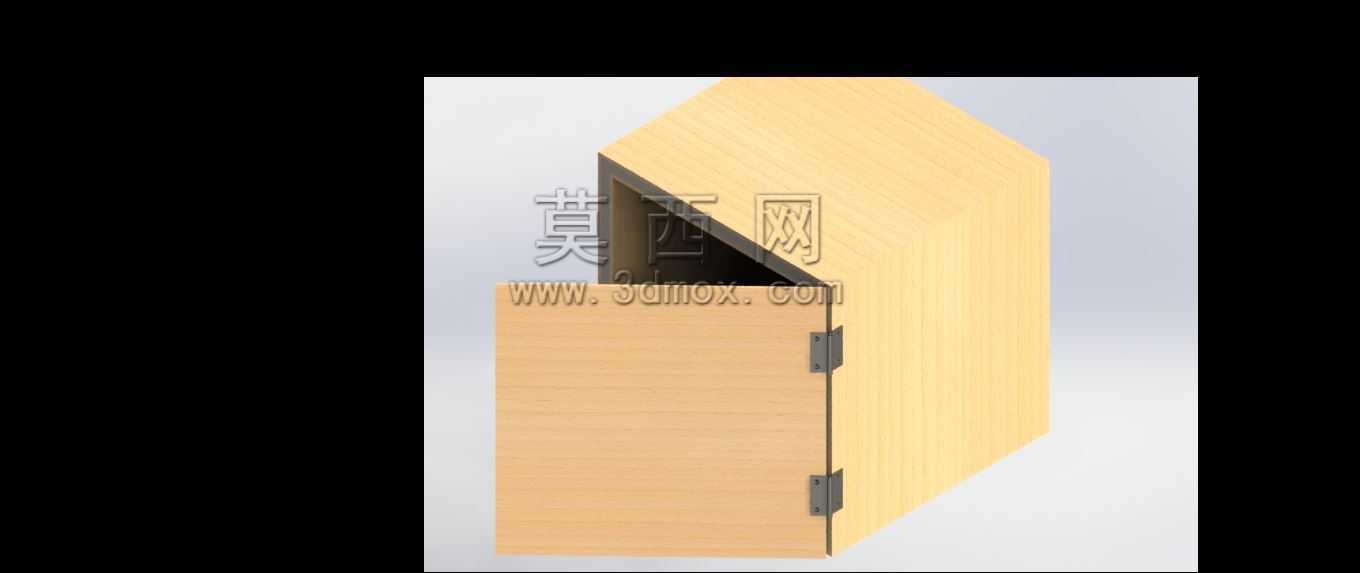

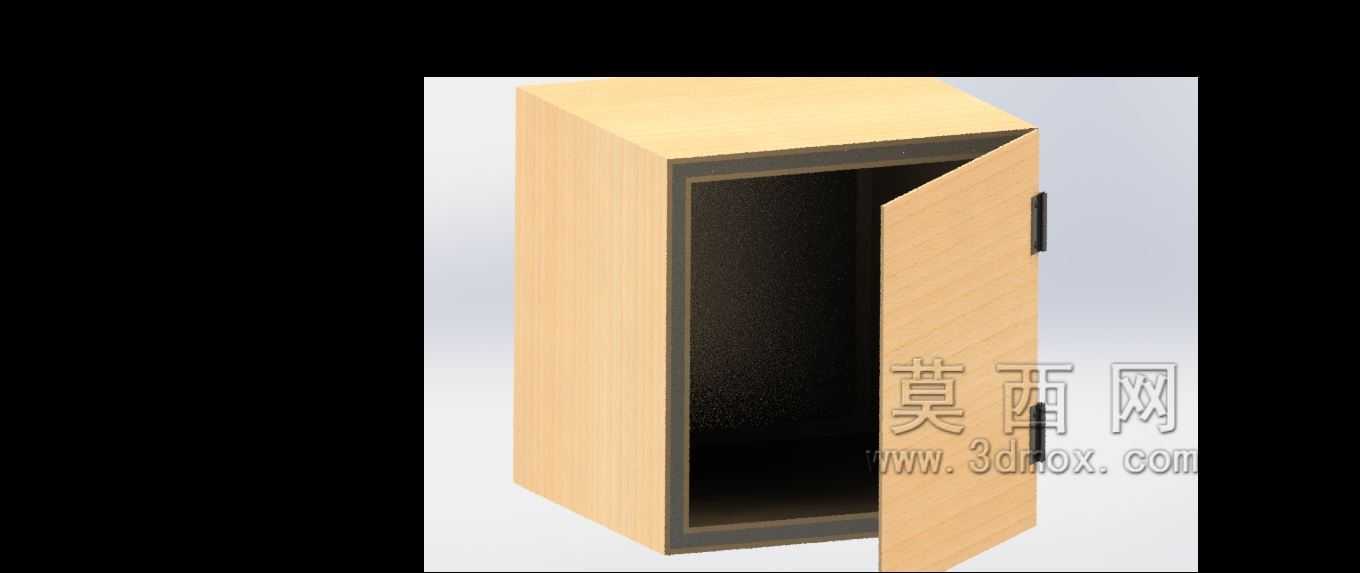

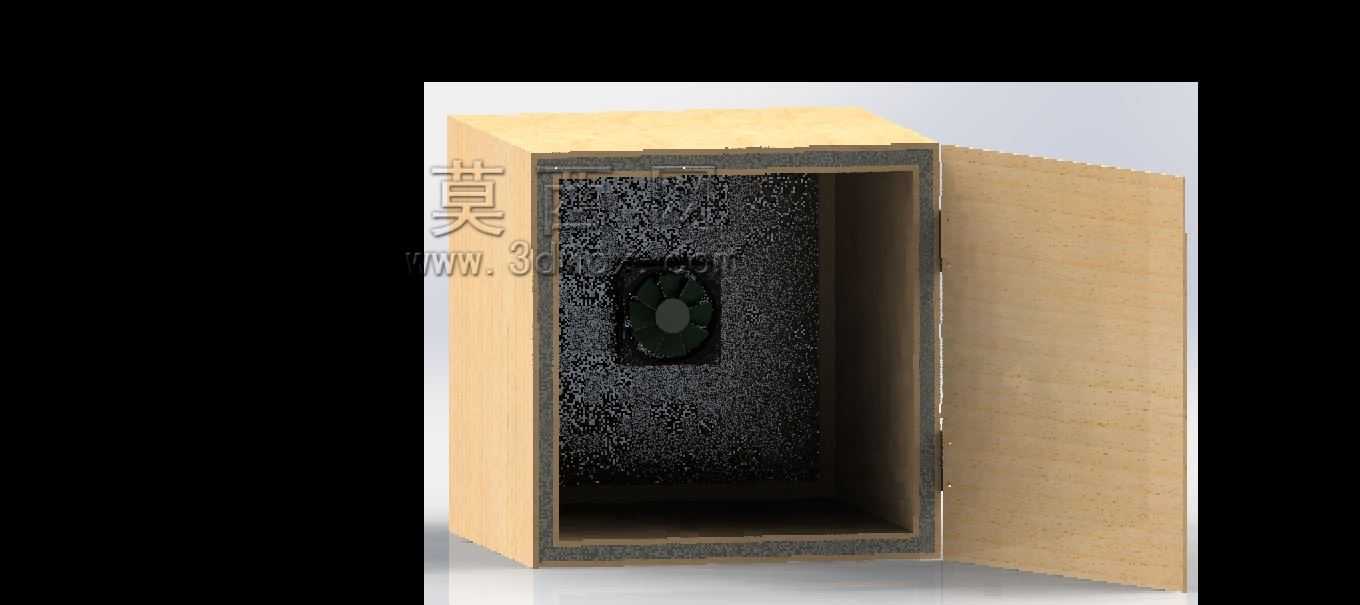

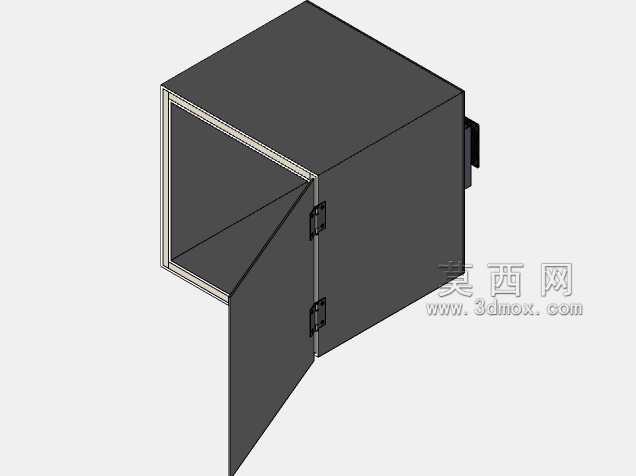

　　这款基于帕尔帖热电效应打造的小型制冷箱体，核心面向小空间精准控温场景设计，可适配桌面级低温储物、小型电子元器件恒温测试、户外便携冷藏等多种实际使用需求，相比传统压缩机制冷设备，它没有复杂的冷媒管路与运动压缩部件，运行过程无机械磨损带来的震动与噪音，能在需要安静运行、小范围精准控温的场景下发挥独特优势。从结构设计逻辑来看，整个箱体采用模块化拆分思路，主体储物舱为规整立方结构，舱门通过合页与舱体侧边连接，开合边界做了贴合式止口设计，关闭时能形成相对密闭的储物空间，减少冷量从门缝处的溢散，舱体壁面预留了热电制冷模块的安装沉台，安装时制冷端直接贴合舱体内壁导冷层，制热端向外延伸对接散热组件，不需要额外设计复杂的导冷风道结构，

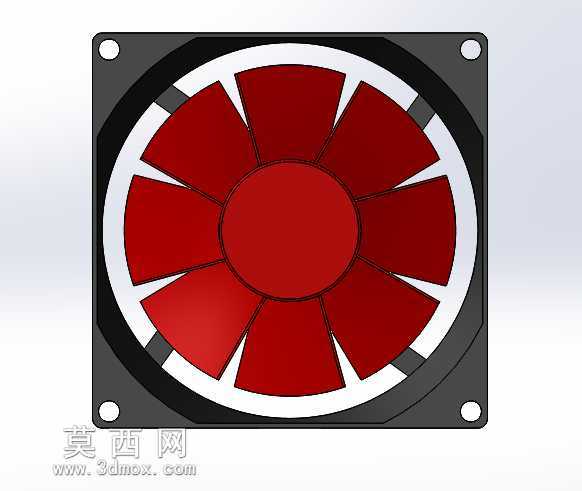

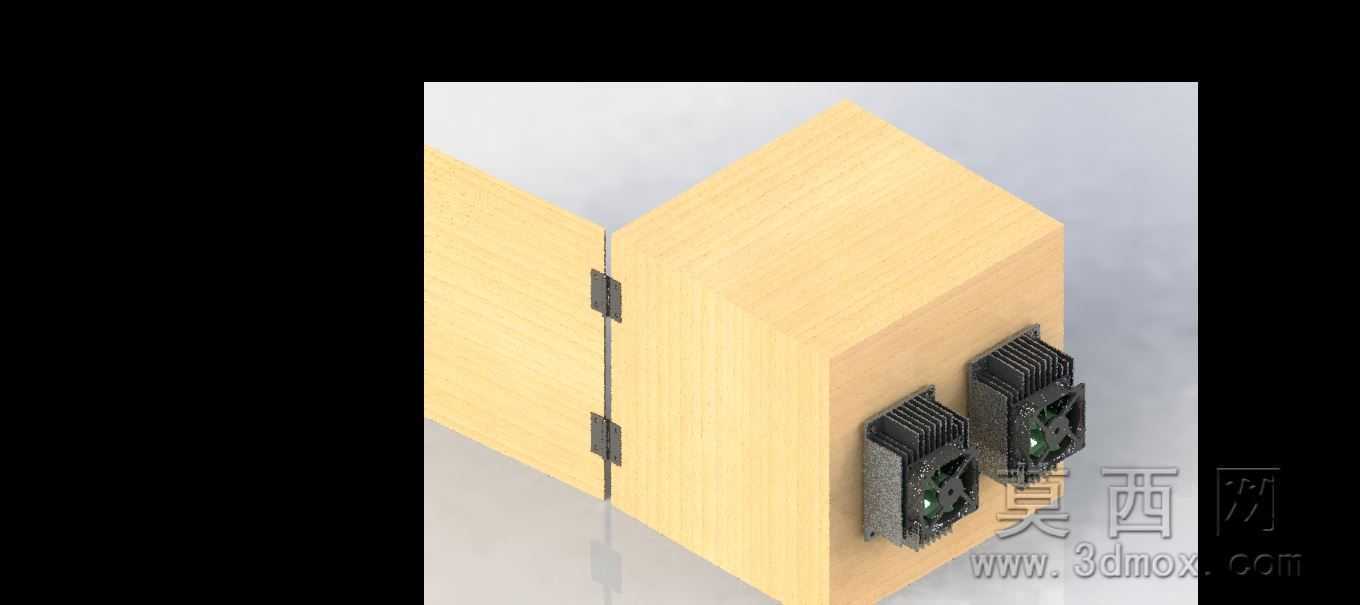

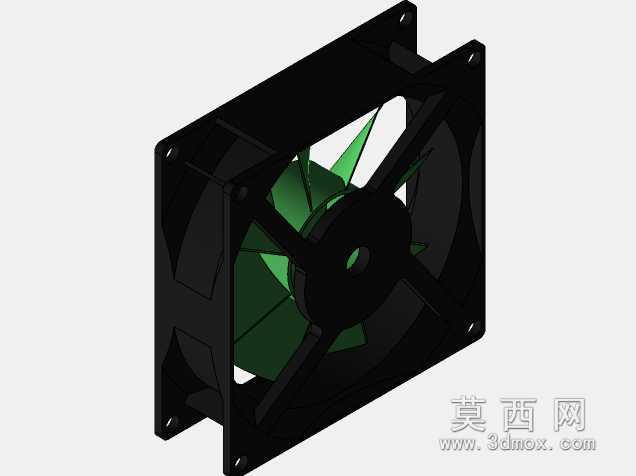

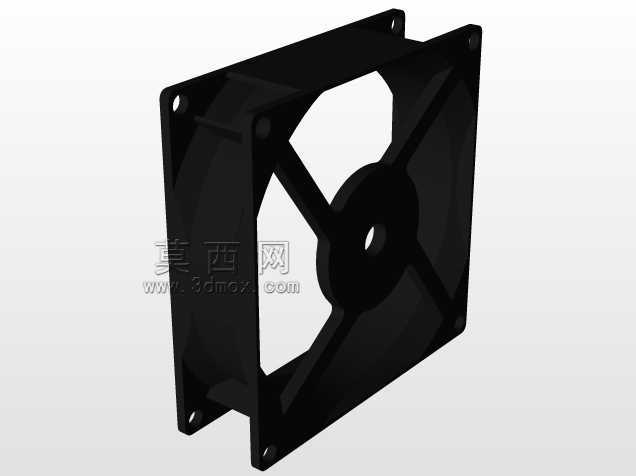

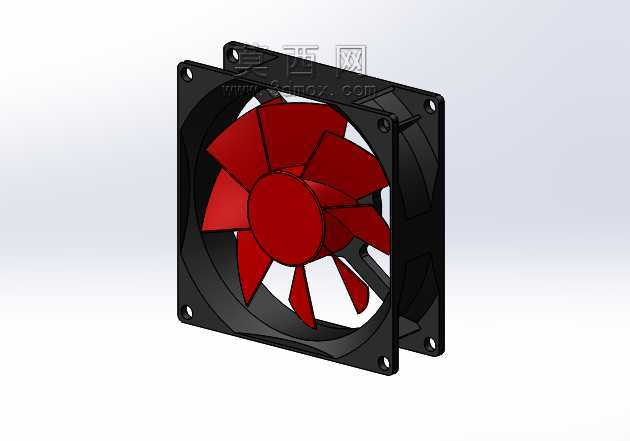

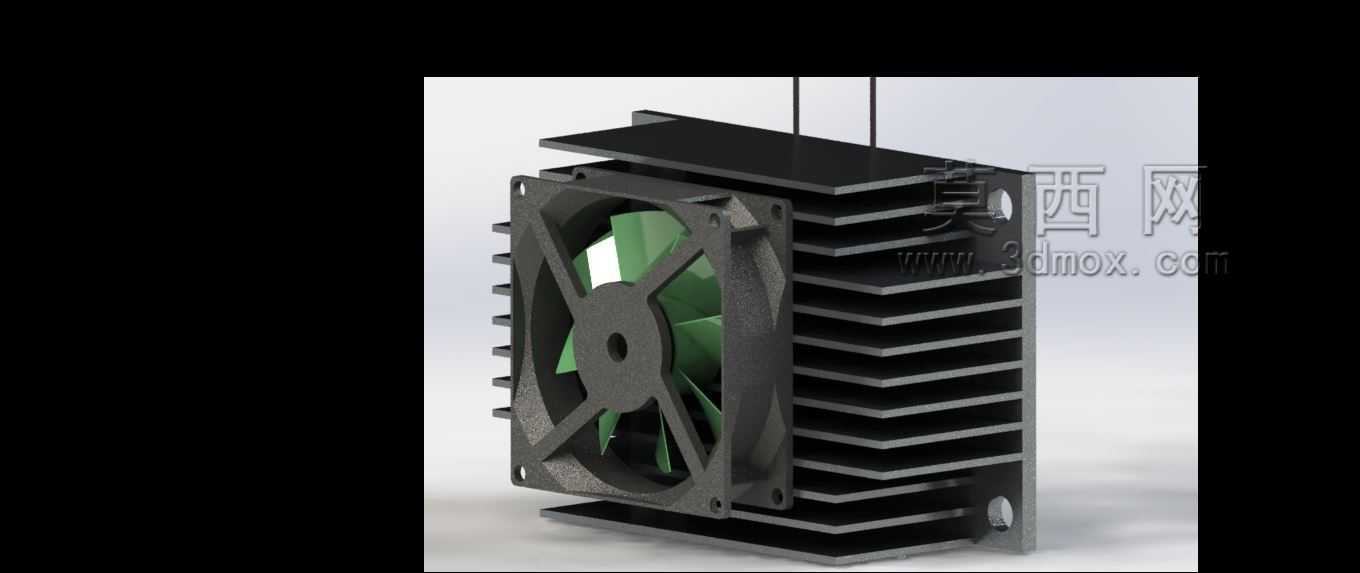

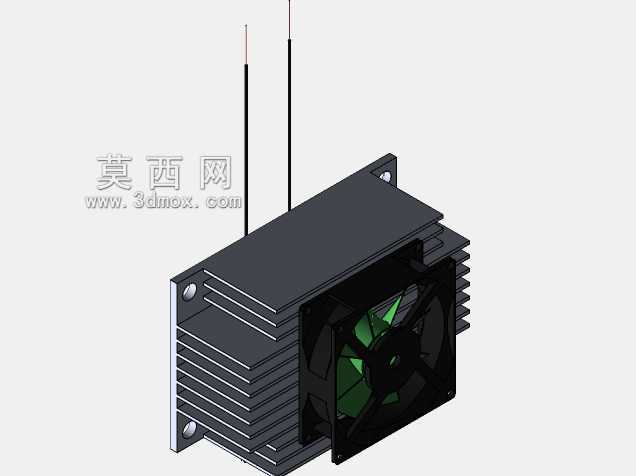

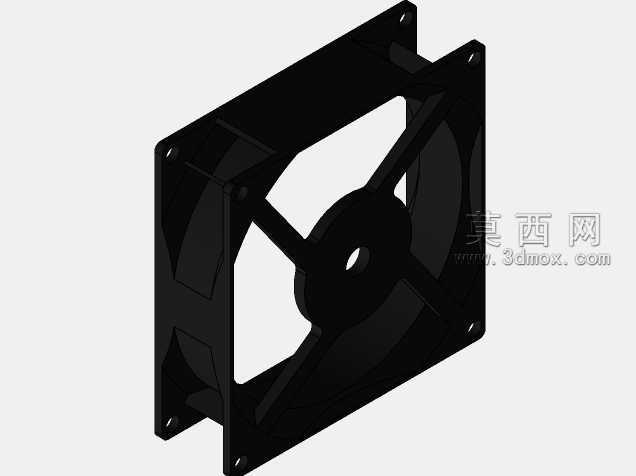

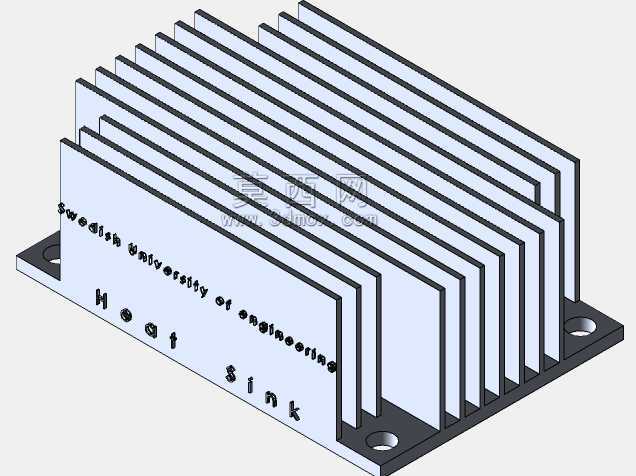

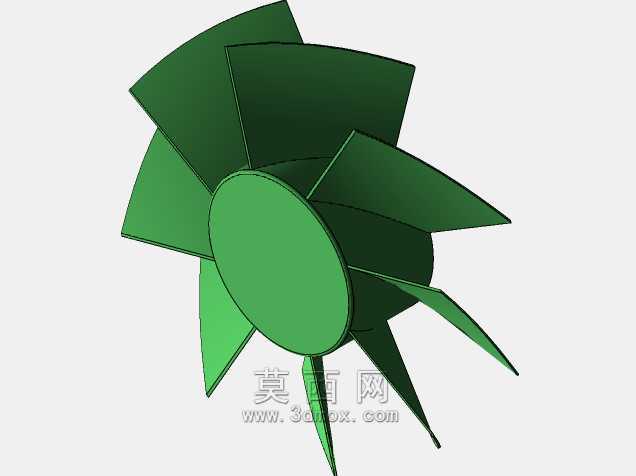

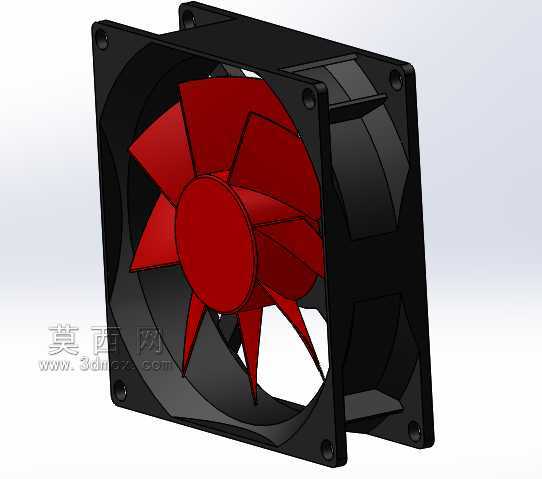

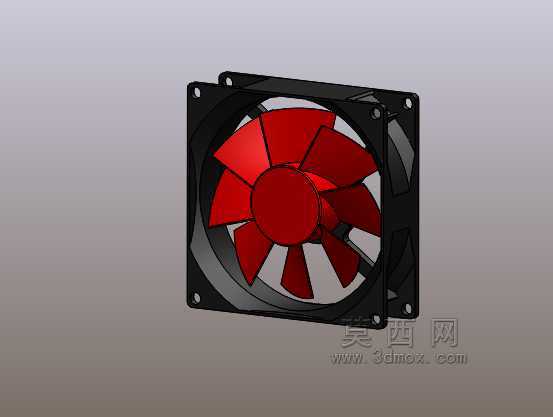

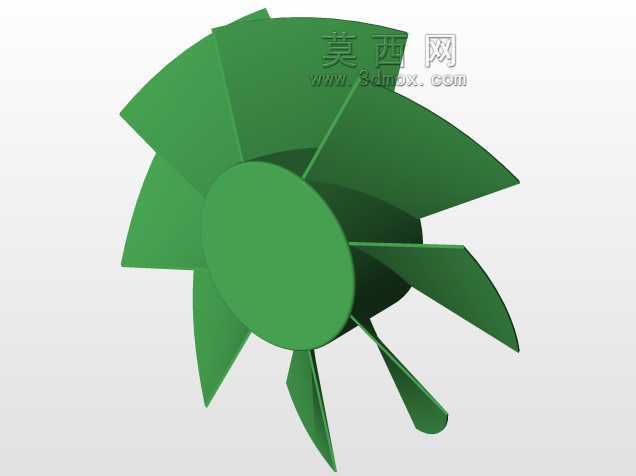

　　能最大程度缩短冷量传递路径，降低传导过程中的冷量损耗。散热端采用轴流风扇搭配铝制散热鳍片的组合结构，鳍片基底与热电模块制热端紧密贴合，通过导热介质填充接触间隙减少热阻，风扇直吹鳍片间隙形成强制对流，能快速将热电模块工作时产生的热量带走，避免热端热量堆积反向传导至冷端影响制冷效率，风扇的安装位做了嵌入式卡槽设计，不需要额外的固定支架就能完成装配，后期维护更换时直接插拔即可，降低了运维拆装的难度。箱体侧边预留的走线槽位，能将热电模块与风扇的供电线路规整收纳，避免线路外露影响结构整体性，同时也能防止开合舱门时夹损线路。从安装边界来看，整个设备的外部轮廓为规整立方体，底部为平整安装面，不需要额外的固定支架就能直接放置在桌面、设备机架平面上，

　　外接供电接口设置在散热侧的边角位置，不会与周边放置的其他物件产生干涉，舱门开合角度可达到120度以上，开门时不会占用过多侧向空间，适配狭小桌面区域的摆放需求。在功能实现上，这款制冷设备不需要依赖冷媒循环系统，仅通过直流供电就能实现制冷功能，可通过调整供电电流大小精准控制制冷功率，适配不同的控温需求，当需要切换制热模式时，仅需调整供电正负极就能让热电模块的冷热端互换，实现小空间的加热保温功能，兼顾制冷与制热两种使用需求。结构设计过程中充分考虑了不同使用场景的适配性，储物舱内部可根据实际使用需求加装分层隔板，用来分类存放不同的待冷藏物件，散热端的风扇风向可根据安装环境调整，当设备嵌入机架内部安装时，可调整风扇出风方向顺着机架风道走向，

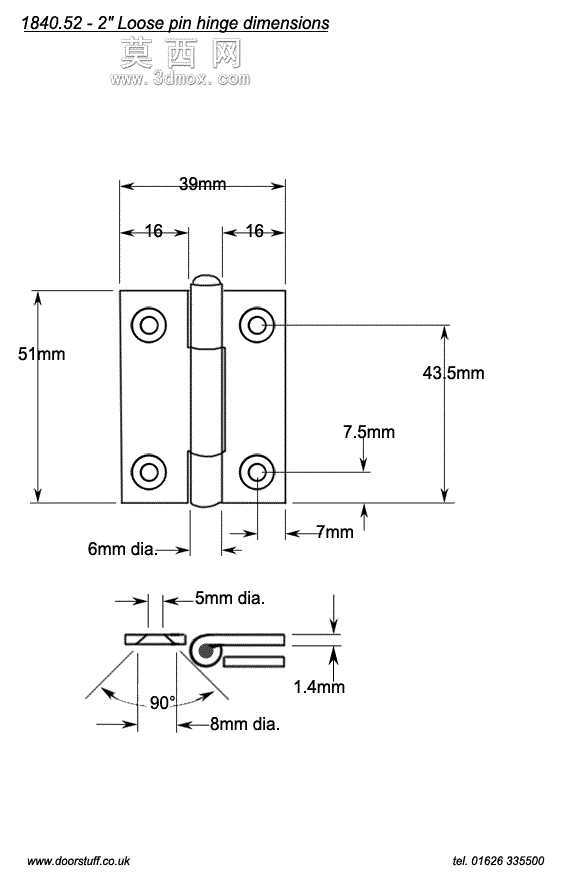

　　避免热风在机架内部循环影响散热效果。热电模块的安装位做了通用化尺寸设计，可兼容不同功率规格的帕尔帖元件，后期可根据实际制冷量需求更换对应功率的模块，不需要对整体箱体结构做大幅修改，提升了结构的复用性。箱体的合页采用标准小型五金合页，装配公差控制在合理范围内，开合过程无卡顿，长期使用也不会出现舱门下坠错位的问题，舱门边缘可根据保温需求粘贴密封胶条，进一步提升密闭性，降低冷量损耗。整个设备的结构件大多采用板材拼接工艺，加工难度低，不需要复杂的成型模具，小批量试制时可通过常规板材切割、折弯工艺完成加工，有效降低生产制造成本，适合小批量定制化的生产场景。
