DN400PN10法兰式橡胶管道补偿接头

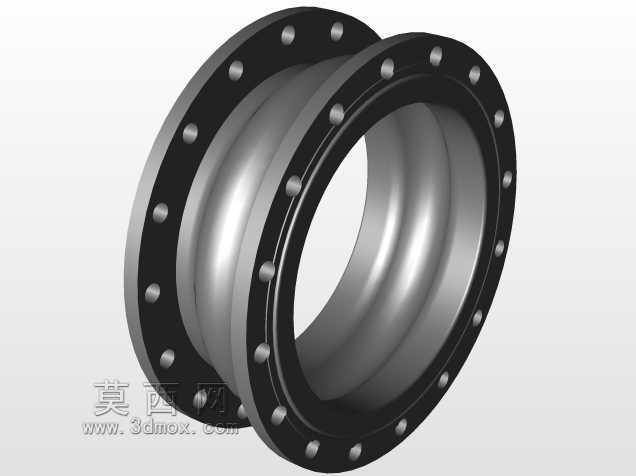

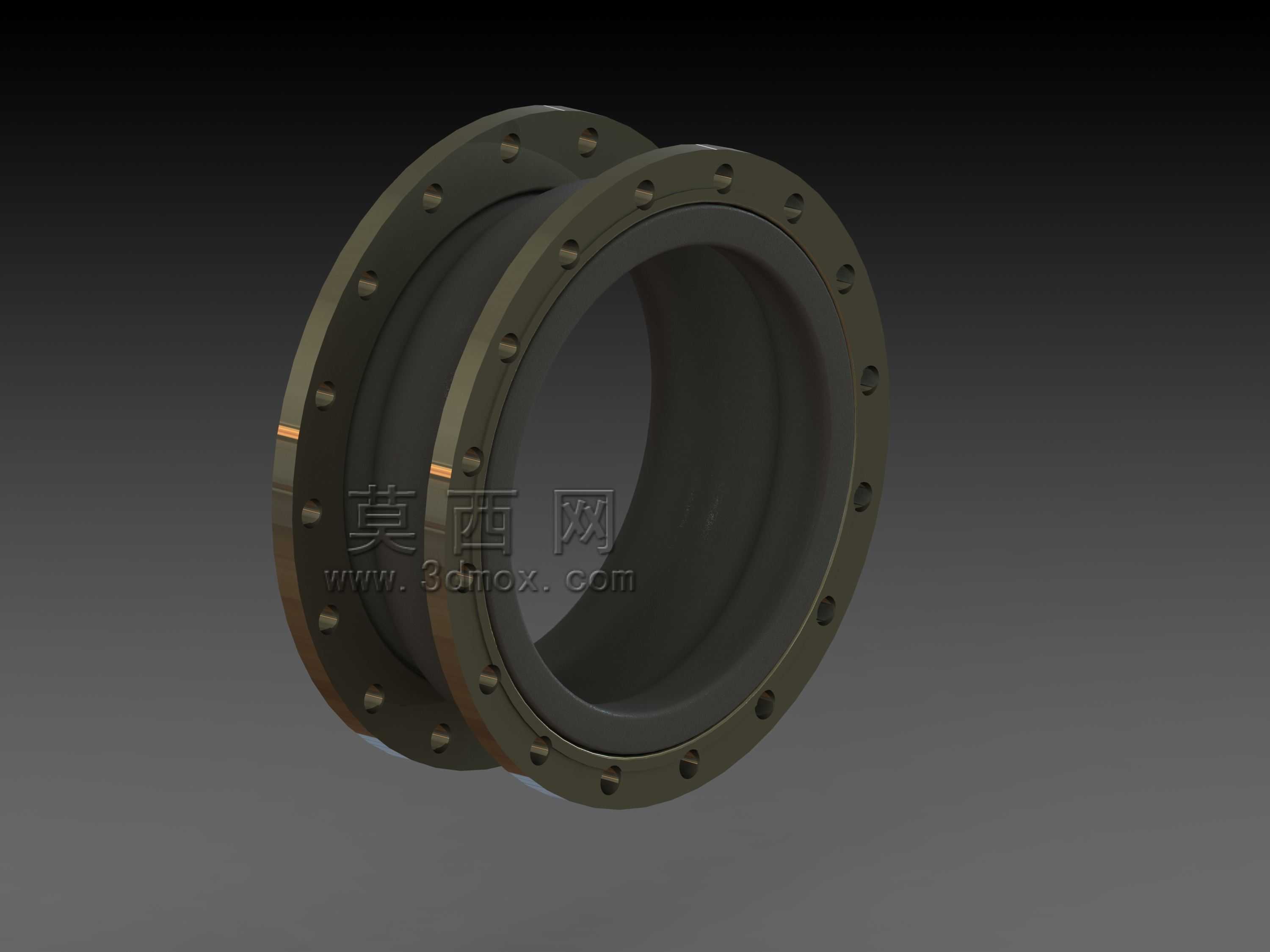

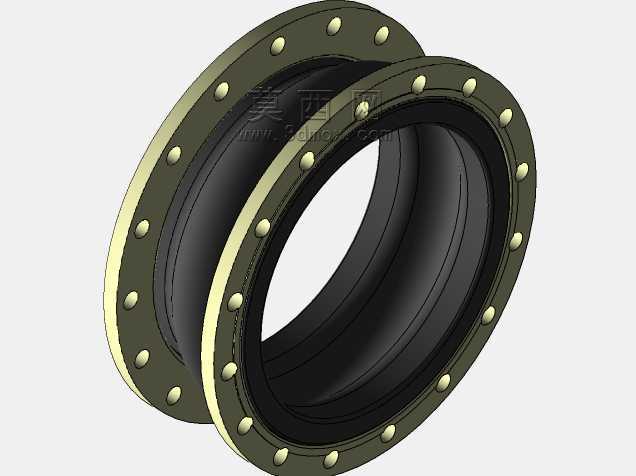

　　在市政给排水、暖通空调循环水、化工介质输送等管线系统中，管道受介质温度变化产生的热胀冷缩、设备运行传递的振动、地基不均匀沉降带来的位移偏差，一直是管线运维中需要重点解决的问题，这类法兰式橡胶补偿接头就是针对这类工况开发的管线挠性连接件。该款补偿接头对应公称通径DN400，公称压力等级PN10，适配多数中低压常压管线的压力工况，两端采用凸面带颈法兰结构，法兰盘沿圆周均匀分布螺栓通孔，安装时可直接与同规格管线法兰、设备接口法兰通过螺栓组紧固对接，无需额外加工焊接接口，现场安装效率较高，也便于后期检修拆卸更换。从结构设计来看，中间主体采用橡胶弹性体结构，利用橡胶材料的高弹性、高气密性特性，可实现多方向的位移补偿：

　　不仅能吸收管线轴向的伸缩变形，还能补偿一定范围内的径向偏移与角向偏转，避免管线因应力集中出现焊缝拉裂、法兰密封面泄漏等问题；同时橡胶材质的阻尼特性可有效阻隔水泵、制冷机组等动设备运行时沿管线传递的振动，降低管线共振产生的噪声，也能减少振动对管线上阀门、仪表等精密附件的损伤。设计过程中，两端法兰的螺栓孔中心圆直径、密封面尺寸严格匹配对应压力等级的法兰标准，确保安装时的互换性，不会出现孔位错位、密封面不匹配的问题；橡胶本体与法兰的结合部位采用压环嵌入式固定结构，避免管线运行过程中橡胶体受介质压力作用从法兰处脱出，保障连接可靠性。在实际选型应用中，该规格补偿接头常适配DN400口径的循环水主干管、中水输送管线、低压工艺水管，

　　安装时需注意在补偿器两侧设置合理的管道支架，避免补偿器承受管线自身重量，同时预留足够的轴向位移空间，不能强行超位移量安装，防止橡胶体长期处于极限拉伸状态缩短使用寿命。不同于金属波纹补偿器，这类橡胶补偿接头的流通阻力更小，内壁光滑不易结垢，对于输送含少量杂质的循环水、污水类介质适应性更强，同时橡胶材质可根据输送介质特性调整配方，适配耐弱酸、弱碱等不同腐蚀工况的使用需求。从安装边界来看，该款补偿器的轴向压缩量、横向偏移量、角向偏转量均匹配常规管线的位移补偿需求，法兰端面的密封面可适配橡胶垫片、石棉橡胶垫片等常用密封件，无需定制特殊密封配件，现场施工的适配性较强。在泵房出水端、冷水机组进出口、换热设备接管处这类振动与位移叠加的工况位置，

　　这类橡胶补偿器是常用的配套连接件，既可以解决管线热位移补偿问题，又能起到隔振降噪的作用，改善管线系统的运行稳定性，减少后期运维的泄漏、开裂故障概率。建模过程中，法兰盘的螺栓孔采用圆周阵列特征生成，严格对应标准孔位分布，橡胶本体的弧形过渡结构充分考虑了橡胶件的形变余量，避免结构直角处出现应力集中，影响补偿器的使用寿命与形变能力。
