沃曼18/16 GG-G砾石泵结构设计

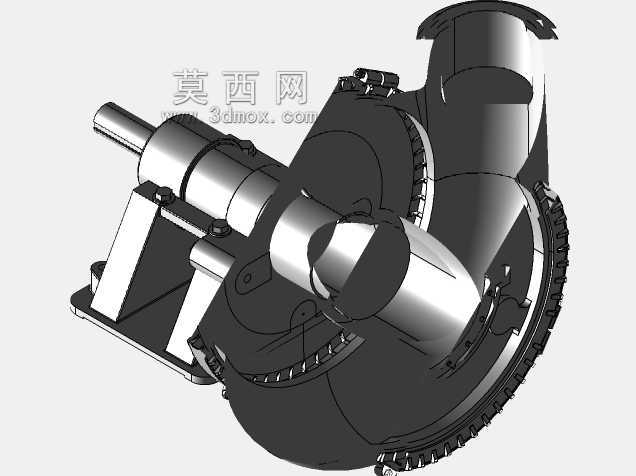

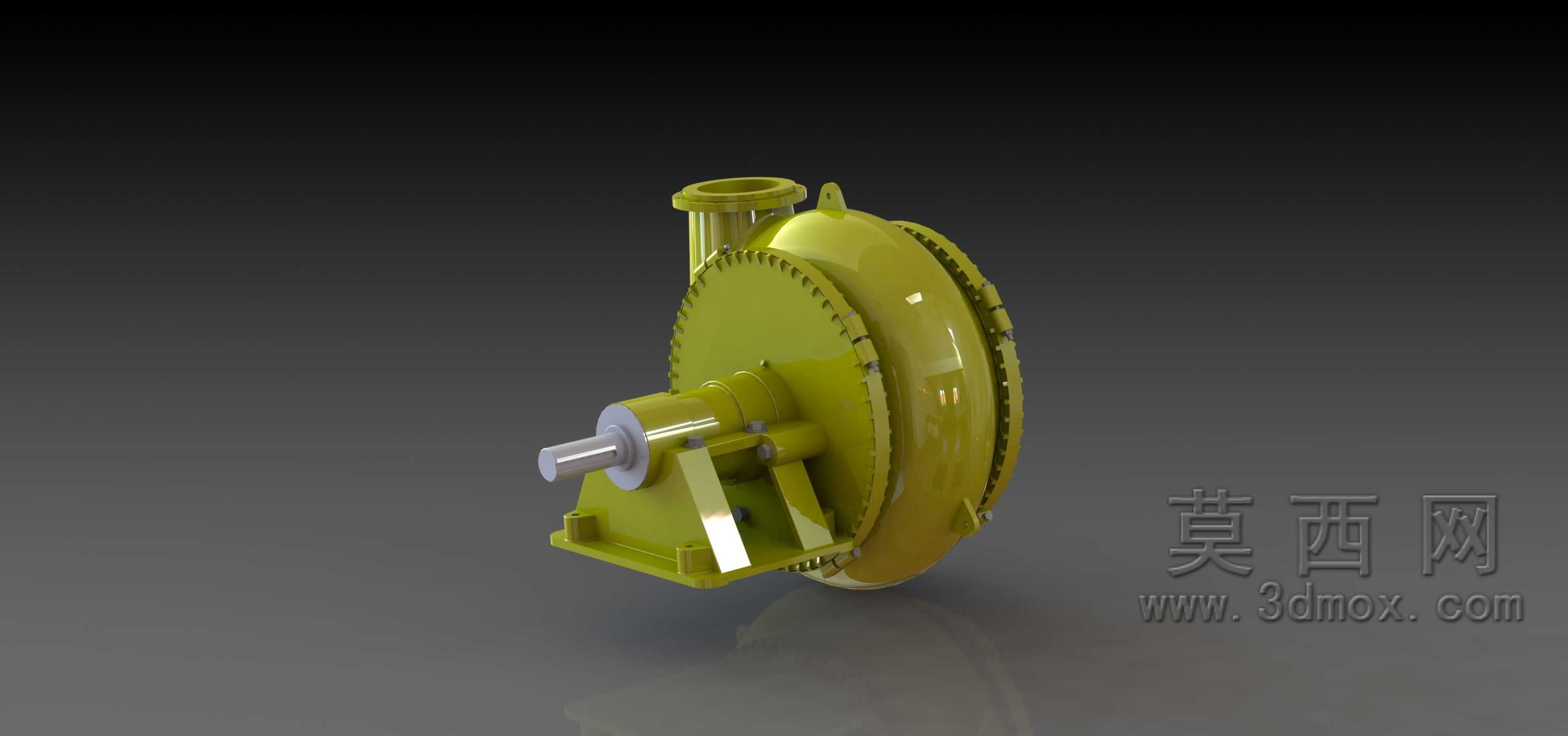

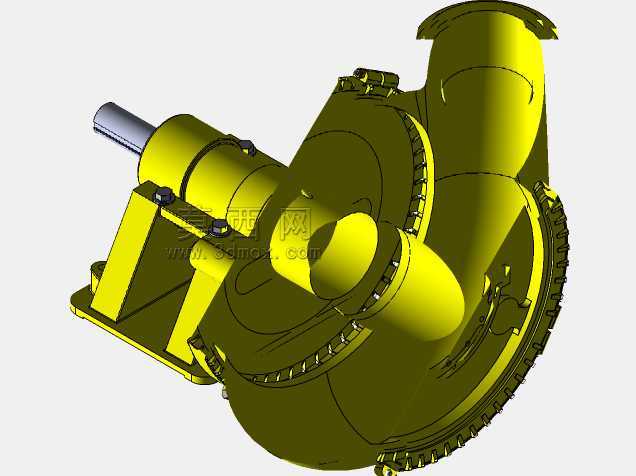

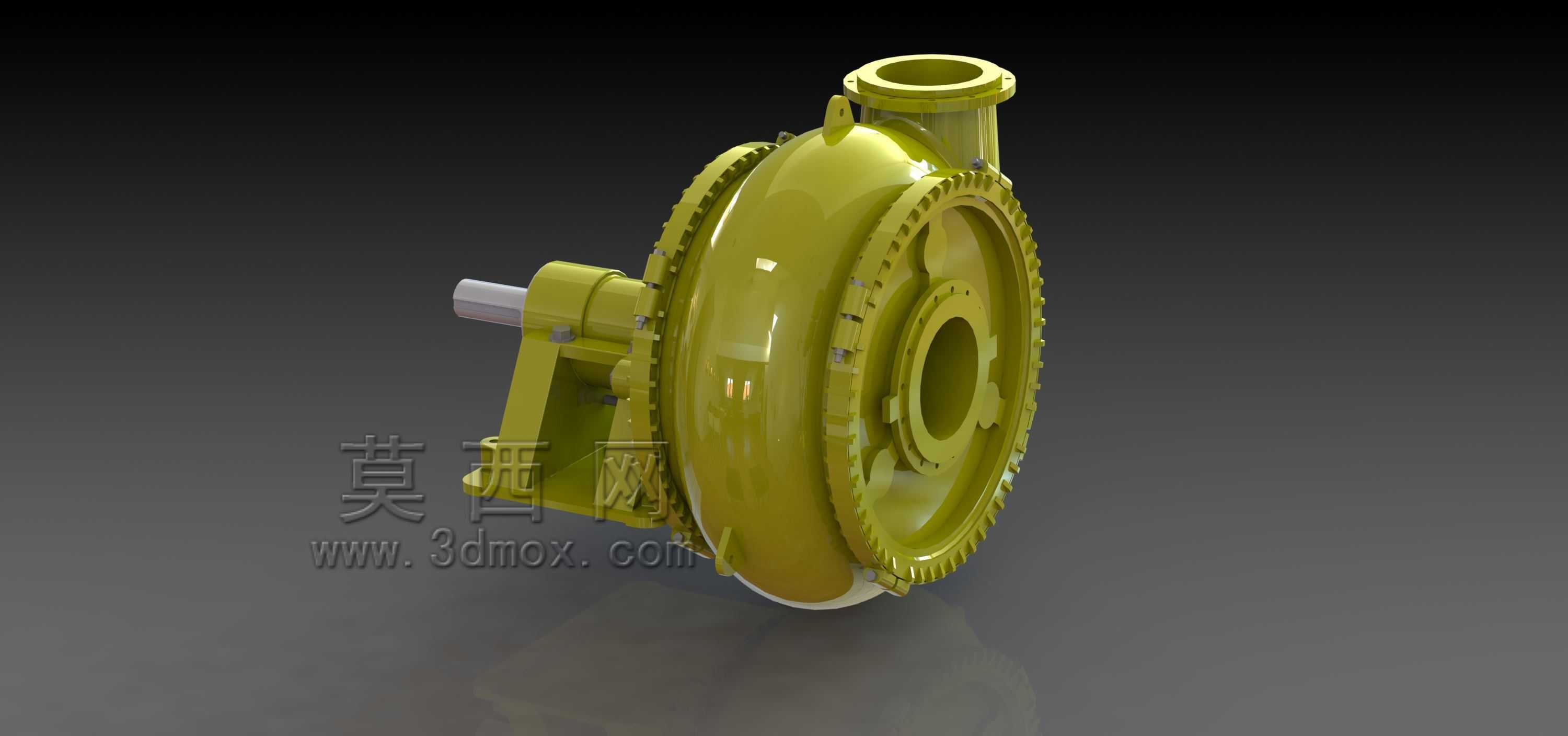

　　在矿山采掘、河道疏浚、大型基建土石方作业的物料输送环节，大颗粒固体介质的长距离转运一直是流体输送设备的核心应用难点，常规离心式渣浆泵的过流通道间隙狭窄，遇到粒径超过50mm的砾石、矿渣、疏浚土块时极易发生流道堵塞，过流部件的磨损速率也会随固体颗粒粒径增大呈指数级上升，沃曼18/16 GG-G砾石泵正是针对这类大颗粒固液两相流输送场景开发的专用离心式泵组。从结构设计逻辑来看，该泵采用了单泵壳、悬臂式的经典卧式离心泵布局，整体以蜗壳式流道作为核心过流结构，泵体入口采用大口径轴向直入设计，入口法兰的通径匹配16英寸管路规格，出口采用垂直向上的切向布置，通径为18英寸，这种进出口径的配比设计，能够在保证大颗粒物料顺利进入叶轮的同时，

　　让固液混合介质在叶轮获得动能后，沿蜗壳流道平缓完成动能到压能的转换，减少大颗粒介质对泵壳内壁的直接冲击。叶轮作为核心做功部件，采用了少叶片、大流道的开式叶轮设计，叶片数量控制在3-4片，叶片型线采用大曲率圆弧过渡，相邻叶片间的流道宽度完全匹配过流粒径要求，能够允许最大通过粒径达到120mm的固体颗粒，避免长纤维、大粒径石块在流道内发生卡滞；叶轮与轴的连接采用了锥面配合加锁紧螺母的结构，相比平键连接能够承受更大的冲击载荷，适配输送大颗粒介质时产生的不均匀径向力。泵体与泵盖的连接法兰采用了加厚的带筋结构，法兰周向布置的螺栓数量比同功率常规渣浆泵多30%，能够承受固液两相流在泵腔内产生的压力脉动，避免长期运行后法兰密封面出现泄漏；

　　过流部件的壁厚设计充分考虑了耐磨需求，泵壳内壁、叶轮表面、护板等直接接触介质的部位，壁厚比同参数清水泵厚2-3倍，能够承受大颗粒物料长期冲刷带来的磨损失效，延长易损件的更换周期。从安装边界来看，该泵的底座采用整体式焊接结构，轴承组件集成在底座的悬臂支撑端，轴伸端的安装尺寸匹配标准联轴器的装配要求，能够直接与Y系列三相异步电机通过联轴器直连，也可根据现场工况需求加装皮带轮减速机构调整运行转速；泵组的整体安装地脚螺栓孔位采用标准化布局，进出口法兰的连接尺寸符合行业管路法兰标准，能够直接对接现有工业管路系统，不需要额外制作过渡连接段。在实际应用场景中，这类砾石泵主要承担采砂作业中砾石与水的混合介质输送、矿山选矿流程中粗颗粒矿浆的转运、

　　河道疏浚工程中含石块泥浆的抽排、盾构施工中渣土浆液的输送等工况，相比普通渣浆泵，其大通道过流结构能够大幅降低堵泵故障的发生概率，减少现场运维的清堵工作量。在密封结构设计上，该泵的轴封部位预留了填料密封与机械密封两种安装空间，用户可根据输送介质的特性选择对应的密封形式：输送无强腐蚀性的普通砾石泥浆时可采用结构简单、维护方便的填料密封，输送含有腐蚀性介质或对泄漏要求较高的工况时可更换为双端面机械密封，无需对泵体结构进行额外改造。轴承组件采用了双列圆锥滚子轴承加圆柱滚子轴承的组合配置，能够同时承受叶轮运行产生的径向力与残余轴向力，轴承箱采用稀油润滑结构，配备有油位观察装置与油封结构，保证轴承在长期高速运行过程中能够得到充分润滑，避免轴承过热失效。泵的进出口方向可根据现场安装需求进行调整，蜗壳的周向安装位置可通过松开连接螺栓后旋转调整，适配不同走向的管路布置，降低现场安装的改造难度。从结构建模的角度来看，该泵的所有配合面均采用了公差匹配设计，叶轮与前护板之间的间隙可通过轴承箱处的调整螺栓进行微调，在易损件出现磨损后，可通过调整间隙恢复泵的运行效率，不需要直接更换部件，进一步降低全生命周期的运维成本。
