沃曼300倍频砾石泵工业结构设计

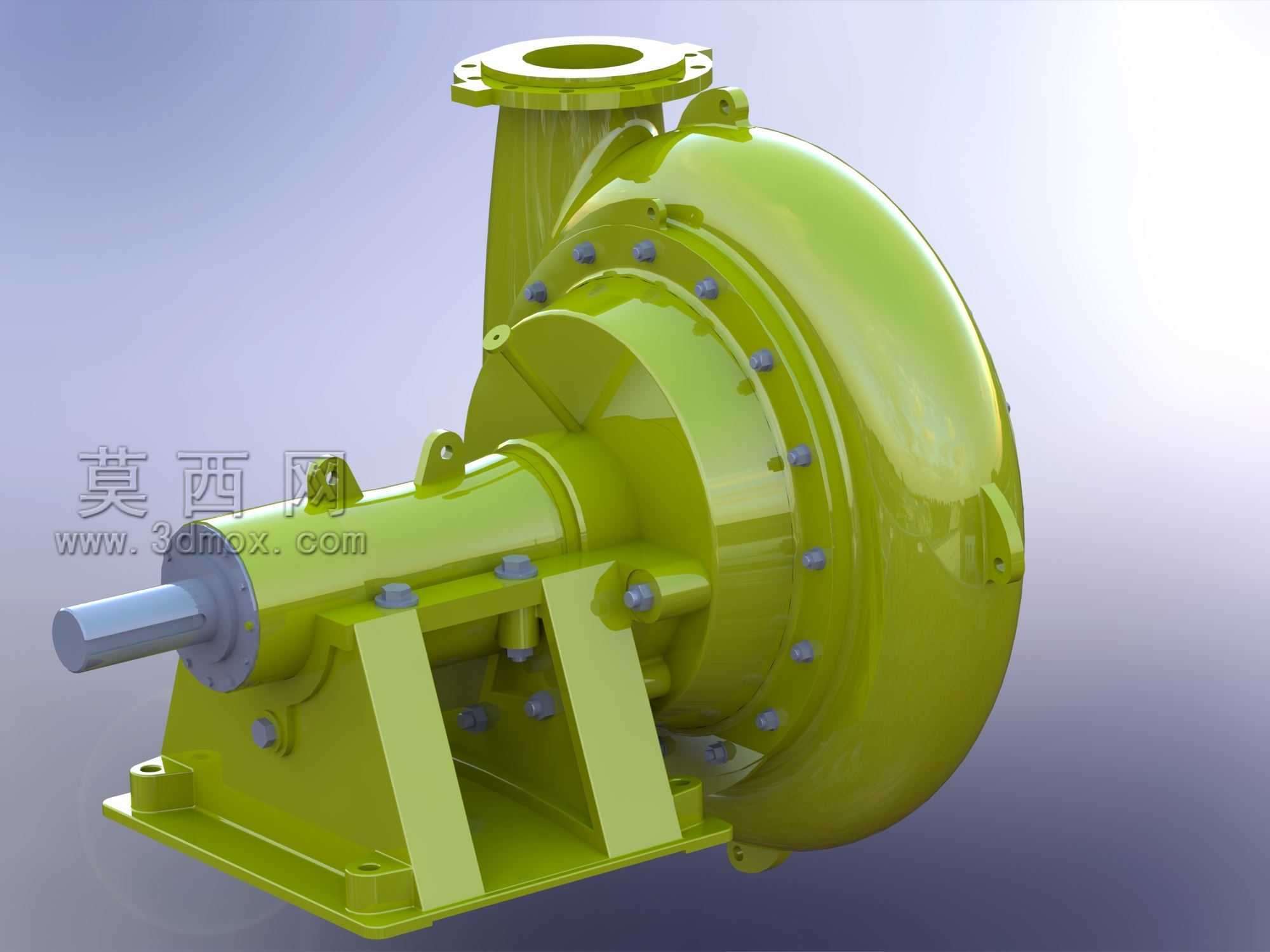

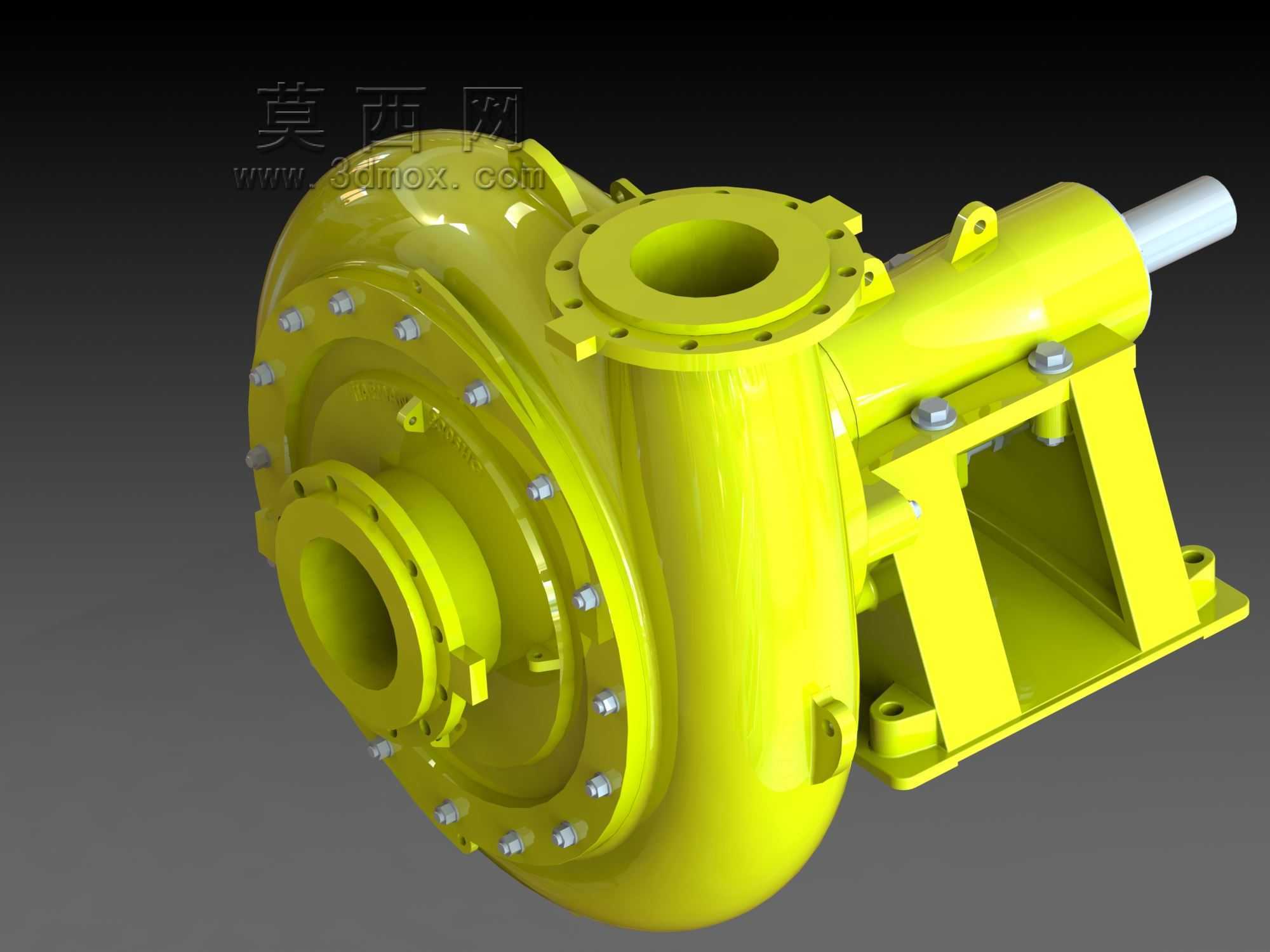

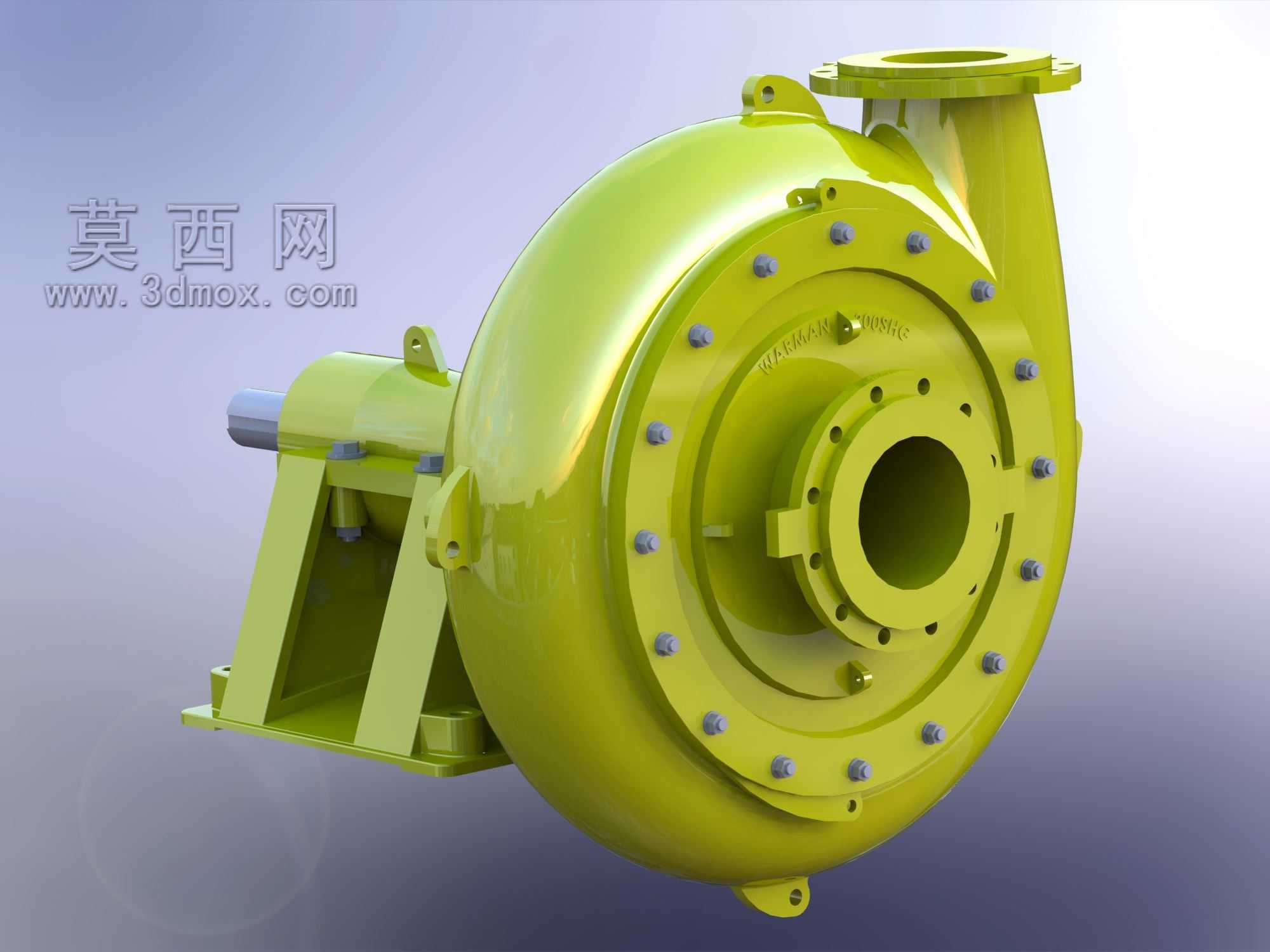

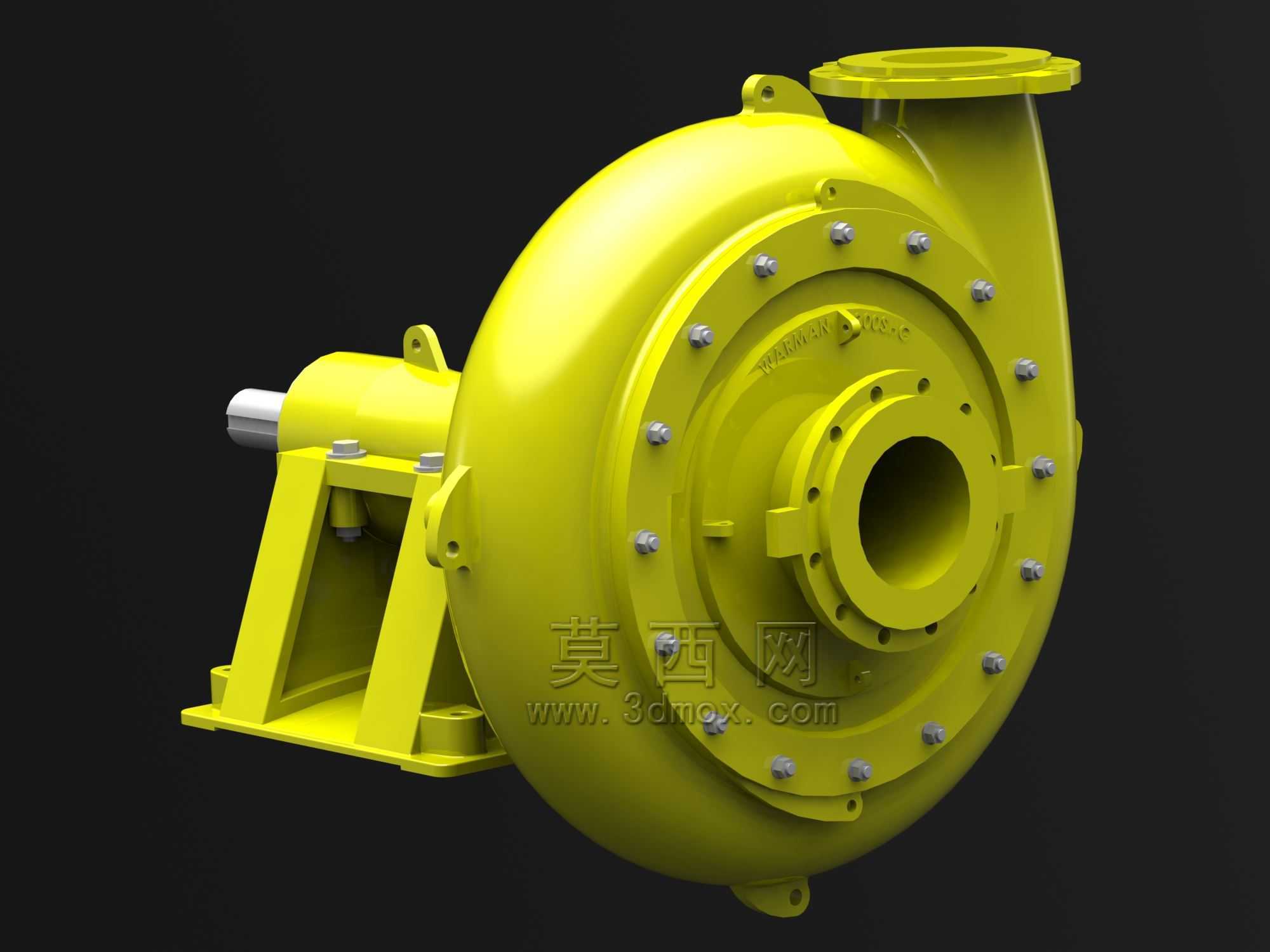

　　这款砾石泵的三维结构设计，核心围绕大颗粒浆体输送的工况痛点展开，在矿山尾矿输送、河道疏浚抽沙、建筑工程泥浆抽排、洗煤厂重介质输送这类场景中，这类设备需要直面粒径较大的固体颗粒冲刷，常规离心泵的流道狭窄很容易出现卡堵、过流件快速磨穿的问题，因此整个结构从最初的方案排布阶段，就把过流能力、抗磨性能、安装维护便捷性作为核心设计锚点。从整体结构来看，泵体采用单壳悬臂式结构布局，进水口沿轴向正对叶轮中心，出水口垂直向上布置在泵壳顶部，这种流道走向能够让进入泵腔的大颗粒介质顺着叶轮旋转的离心力方向顺畅排出，减少颗粒在泵腔内部的折返撞击，既降低了水力损失，也能减少颗粒对泵壳内壁的无规则冲刷磨损。泵壳的法兰连接面采用加厚凸缘设计，

　　周向均匀排布的紧固螺栓孔位做了局部加厚处理，避免长期受振动和介质压力影响出现法兰变形、密封渗漏的问题，连接法兰的密封面采用水线结构，适配耐油橡胶石棉垫即可实现可靠密封，无需额外加工高精度密封槽，降低现场安装的密封件选型难度。叶轮作为核心过流部件，采用大流道宽叶片设计，叶片数量控制在3片，叶片边缘做了圆弧过渡处理，能够让直径达到流道口径60%的固体颗粒顺利通过，不会出现叶轮流道卡堵的问题；叶轮与轴的连接采用螺纹加键的双重固定方式，螺纹旋向与泵轴旋转方向相反，设备运行过程中叶轮会在介质反作用力下越转越紧，不会出现叶轮松脱窜动的故障。轴承组件部分采用筒式轴承座结构，前后分别配置圆柱滚子轴承和角接触球轴承，

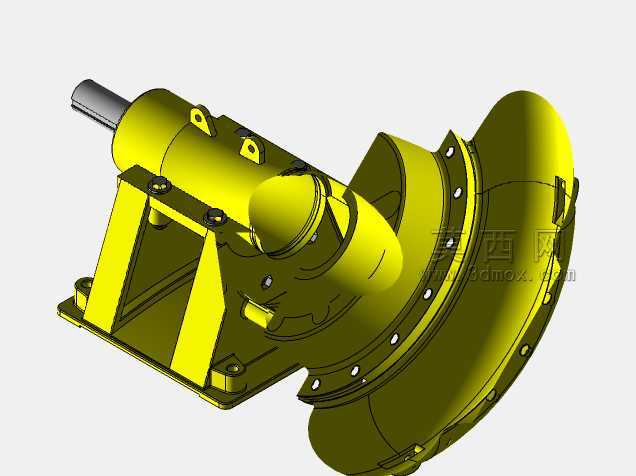

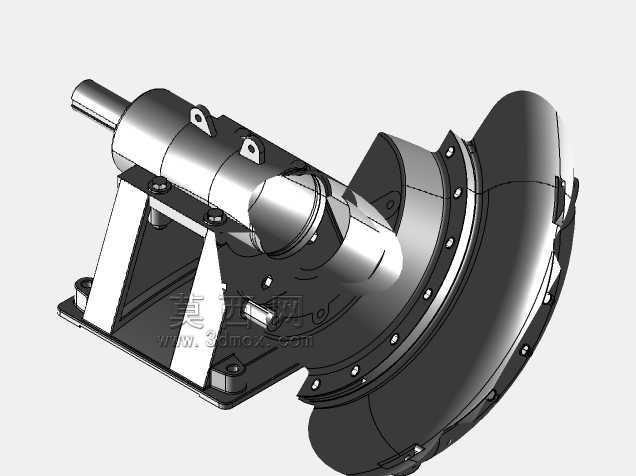

　　分别承受径向载荷和运行中产生的轴向力，轴承座两端设置多层骨架油封加防尘挡圈的组合密封结构，能够阻挡外界的粉尘、浆体溅沫进入轴承腔，同时避免轴承润滑脂泄漏，轴承座的支架采用一体化铸造的斜撑结构，底部预留四个对称的安装地脚孔，安装时可以通过垫铁调整泵轴的水平度，保证泵轴与驱动电机轴的同轴度误差控制在允许范围内，避免运行中出现异常振动。泵的进出口法兰尺寸匹配行业通用的管道连接标准，现场安装时不需要额外制作过渡法兰，能够直接对接现有输送管路；泵体与轴承座的连接采用止口定位结构，拆装检修时只要拆开连接螺栓，就能将转子组件整体从泵壳中抽出，不需要拆卸进出口管路和驱动电机，大幅缩短现场检修的停机时间。从安装边界来看，

　　整个泵组的重心落在轴承座支架的支撑面范围内，安装基础需要预留足够的二次灌浆层空间，地脚螺栓的预埋深度要满足设备运行振动下的固定强度要求，泵轴伸出端的尺寸适配标准联轴器，能够直接匹配不同功率的驱动电机，也可以根据现场工况需求加装皮带轮传动组件，调整泵的运行转速来适配不同的输送流量和扬程需求。过流部件的壁厚设计充分考虑了耐磨余量，泵壳、叶轮、护板这些直接接触浆体的部件，壁厚比同参数清水泵厚40%以上，能够承受长期的颗粒冲刷磨损，延长易损件的更换周期；泵壳上预留了检修观察孔，日常巡检时可以打开观察孔查看内部过流件的磨损情况，不需要完全拆解泵体就能判断易损件的剩余使用寿命，方便现场提前准备备件，减少突发故障带来的生产停滞。在密封结构设计上，叶轮进口处设置了副叶片结构，运行时副叶片产生的离心力能够阻挡浆体进入轴封位置，降低轴封的工作压力，轴封可以根据现场工况选择填料密封或者机械密封，输送高浓度磨蚀性浆体时采用填料密封加高压水封的结构，能够有效避免浆体泄漏，输送有腐蚀性或者不允许泄漏的介质时，可以替换为集装式机械密封，不需要对泵体结构做额外改动，适配性较强。整个结构的所有连接螺栓都采用标准件，不同位置的螺栓规格尽量统一，减少现场检修需要配备的工具种类，泵体上的吊装孔位置经过重心核算，吊装时能够保持泵体平衡，方便现场安装和检修时的转运作业。
