小型内河清淤施工作业挖泥船结构设计

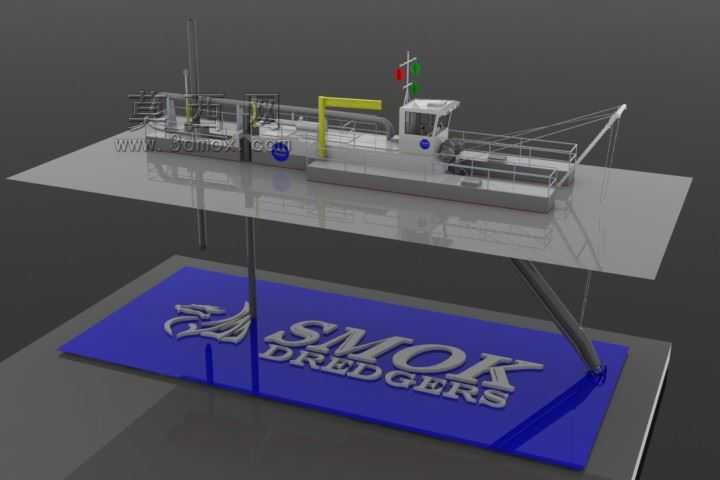

　　这款挖泥船的三维结构设计，核心面向城市内河、小型湖泊、景观水域的日常清淤疏浚作业场景，区别于大型远洋疏浚设备，该型船主打浅吃水、小转弯半径的作业适配性，可在水深0.8米到6米的狭窄水域完成作业，无需大型拖船辅助转场，自身具备独立航行与驻位作业能力。从整体布局来看，船体采用平底箱型主甲板结构，主尺度设计充分考虑内河桥梁净空、航道宽度限制，船体总长控制在18米级，型宽4.2米，空载吃水不超过0.6米，作业状态下最大吃水控制在1.2米以内，可顺利通过多数城市内河的节制闸、低矮桥梁，适配城乡中小河道的清淤作业需求。甲板区域采用分模块功能布局，船艏位置设置绞吸作业臂安装基座，配套可俯仰摆动的桥架结构，桥架铰接点设置在主甲板艏部的加强结构上，俯仰调节范围覆盖水面下1.5米到水面上0.8米区间，可根据淤积层厚度灵活调整绞刀头的作业深度，绞刀头驱动装置采用模块化安装设计，后期可根据作业介质更换不同齿型的绞刀头，适配淤泥、松散砂土、少量建筑垃圾混合淤积层等不同作业工况。主甲板中部设置封闭驾驶室，驾驶室采用前置高位布局，视野覆盖船艏作业区、甲板两侧及船艉区域，操作人员在驾驶室内即可完成航行操控、作业参数调整、设备状态监控全部操作，无需额外设置甲板作业岗，减少狭窄水域作业时的人员安全风险。驾驶室旁侧设置液压动力站舱室，内置液压泵站、燃油箱、配电系统，为全船的作业臂摆动、绞刀驱动、定位桩升降提供动力输出，舱室采用隔音密封设计，降低作业时的噪音传导，同时预留检修通道，

　　方便日常维护时拆装滤芯、检查管路接头。甲板两侧设置通长安全护栏，护栏高度1.1米，按照内河船舶作业安全规范设置横档间距，人员在甲板通行时可全程依托护栏防护，甲板表面采用防滑花纹钢板设计，避免雨天或带水作业时人员滑倒。船艉区域设置两台定位桩装置，定位桩采用液压升降结构，单根桩长8米，作业时将定位桩插入河床底质，即可固定船位，通过两根定位桩的交替升降配合船体的横向移位，可实现扇形面的连续清淤作业，无需频繁抛锚起锚，大幅提升狭窄河道内的作业效率，非作业状态下定位桩可完全收起到甲板以上的固定支架位置，减少航行时的水下阻力，避免桩体碰撞水下障碍物。船体两侧设置中空浮箱结构，浮箱内部采用分舱设计，单个舱室破损进水后仍可保证船体具备足够浮力，

　　满足内河作业的抗沉性要求，浮箱外侧设置橡胶护舷，可缓冲靠岸或者跨河桥墩碰撞时的冲击力，保护船体结构不受损伤。从设计思路上，该型船优先考虑作业的便捷性与维护成本，全船结构尽量采用标准化型材，主船体板材采用普通船用钢板，龙骨、肋骨等加强结构采用标准型钢焊接成型，降低建造时的材料采购难度与加工成本，管路、线缆全部采用明线沿甲板支架敷设，后期排查故障、更换配件时无需拆解船体结构。作业输送管路沿甲板一侧布置，可外接输泥管道将疏浚的淤泥直接输送到岸边的集淤点或者接驳运输船，减少二次转运的流程。考虑到部分作业水域的环保要求，甲板上预留了防溢漏围槛区域，设备更换油料时产生的废油、泄漏的液压油可被围槛收集，不会直接流入作业水域造成污染。

　　该型船的安装边界充分考虑陆路运输的限制，整体结构可拆分为三个主模块，即主船体中段、船艏作业段、船艉定位段，拆分后单个模块的宽度不超过4.5米，长度不超过7米，可通过普通平板货车完成陆路转运，无需办理超宽超限运输手续，转场到不同作业区域的成本远低于大型挖泥船。在细节设计上，甲板上的系缆桩布置在船艏、船艉及两舷中部位置，靠岸时可从多个角度固定缆绳，适应不同走向的河岸泊位；信号桅杆设置在驾驶室顶部，按照内河航行规范配置航行灯、信号旗、警示装置，满足内河通航的信号要求；作业区域设置局部照明灯具，可支持夜间短时间连续作业，应对应急清淤的任务需求。不同于大型疏浚船舶的复杂系统设计，该型船的结构设计尽量简化冗余功能，所有功能围绕浅水域小规模清淤作业展开，没有配置多余的重型设备，在保证作业能力的前提下控制整船重量，降低航行与作业时的燃油消耗，适合中小型水利施工单位、水域运维单位作为常规清淤作业装备使用。
