1:25比例方位驱动拖船推进装置结构

　　在港作拖轮、内河顶推作业以及近海辅助船舶的动力配置中，方位驱动式推进装置是核心作业部件，不同于传统定轴螺旋桨的固定推力方向，这类全回转推进结构可以实现360度任意方向的推力输出，让拖船在狭窄港池内完成原地转向、横向平移、精准顶靠大型货轮的操作，不需要依赖舵叶调整航向，大幅提升了船舶的操纵灵活性，尤其适合在靠离泊作业密集、通航空间有限的港口场景使用。这套按1:25比例还原的方位驱动拖船模型，完整复现了实船推进单元的核心结构逻辑，从安装基座的法兰接口开始，上部的回转支撑段、中部的密封舱体、下部的螺旋桨轮毂以及三片式桨叶结构都做了等比例缩放还原，没有做过度的外观简化，能够清晰看到动力传递路径的布局逻辑。从结构设计的角度看，

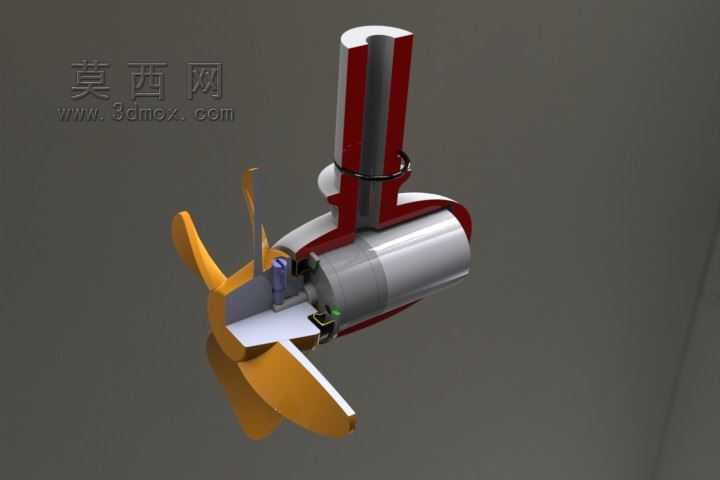

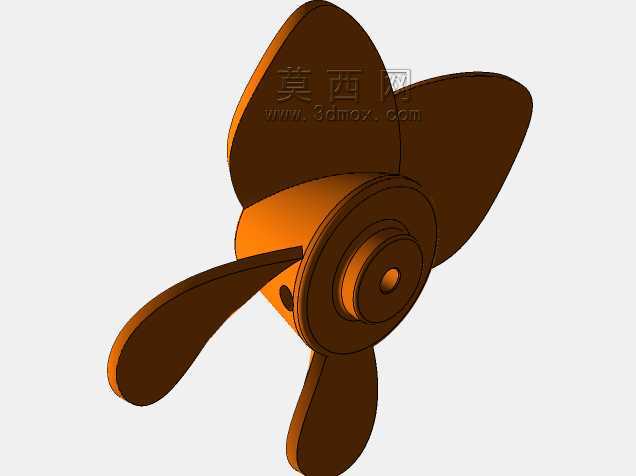

　　这类方位驱动装置的安装边界需要匹配船体尾部的开孔尺寸，模型中上部的圆柱形安装座对应实船上的甲板贯穿安装位，需要保证舱内的动力输入轴与回转驱动机构的同轴度，同时下部的球形舱体是容纳锥齿轮换向结构的核心腔体，既要承受螺旋桨旋转产生的推力载荷，还要满足水下工作的密封要求，避免江水或海水渗入齿轮腔造成润滑失效。模型中的螺旋桨采用了大侧斜三叶设计，这种桨型在拖船低速大推力工况下能有效降低空泡效应，减少桨叶表面的剥蚀损伤，同时降低作业时的水下噪声，适配港内作业对周边船舶干扰小的需求。在实际的船舶设计流程中，这类比例模型常被用于方案验证阶段的布局校核，一方面可以检查推进装置与船体线型的匹配度，确认尾部流场是否顺畅，

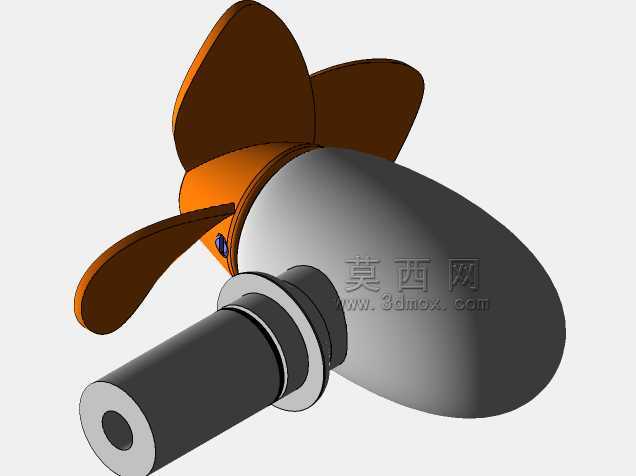

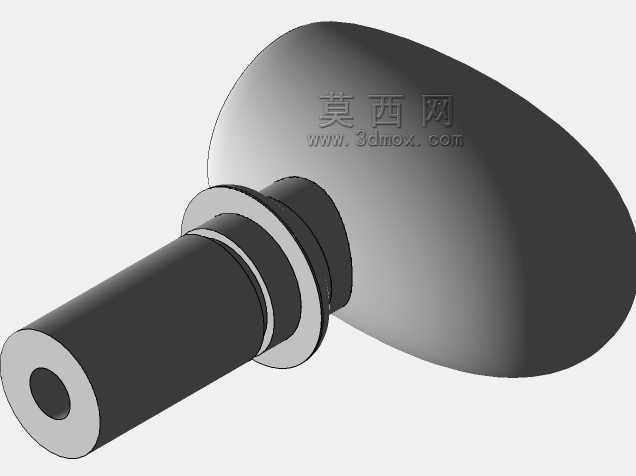

　　避免出现桨叶入流不均导致的振动问题，另一方面也能用于教学演示，帮助船舶工程相关从业者快速理解全回转推进的工作原理，区别于普通的外观展示模型，这套结构保留了核心部件的装配关系，能够直观看到回转支撑与桨叶驱动的分层布局，上部的安装段预留了与船体甲板连接的法兰结构，对应实船安装时的螺栓固定位，安装时需要保证基座平面的水平度，避免回转过程中出现卡滞或密封件偏磨的问题。下部的球形舱体与桨叶轮毂之间采用了流线型过渡，减少航行时的形状阻力，桨叶的安装角度经过匹配设计，对应实船在额定转速下的推力输出特性，能够满足拖船顶推作业时的大牵引力需求。不同于常规船舶的轴系推进结构，方位驱动装置不需要长长的尾轴穿过船体，整体结构更加紧凑，

　　对于舱内空间有限的小型港作拖船来说，能够节省更多的舱容用于布置作业设备或者燃油舱，同时全回转的推力特性让拖船在协助大型船舶靠泊时，不需要反复调整船位，就能快速输出不同方向的推力，大幅缩短靠离泊的作业时间，提升港口的周转效率。在模型的结构还原中，也体现了这类装置的维护便利性设计，上部的安装座可以整体从甲板开孔处吊出，不需要进船坞拆解船体结构就能完成桨叶更换、密封件检修等日常维护作业，降低了船舶的运维成本。从建模逻辑来看，这套模型的各部件装配关系完全参照实车的工程规范，回转段的支撑轴承位置、齿轮腔的壁厚、桨叶与轮毂的连接方式都做了对应还原，没有出现结构干涉的问题，能够直接用于结构展示、方案汇报或者3D打印制作实体展示模型，帮助设计团队在方案阶段就发现潜在的布局问题，减少后续实船设计中的修改成本。
