绞吸式清淤作业船KE450结构设计

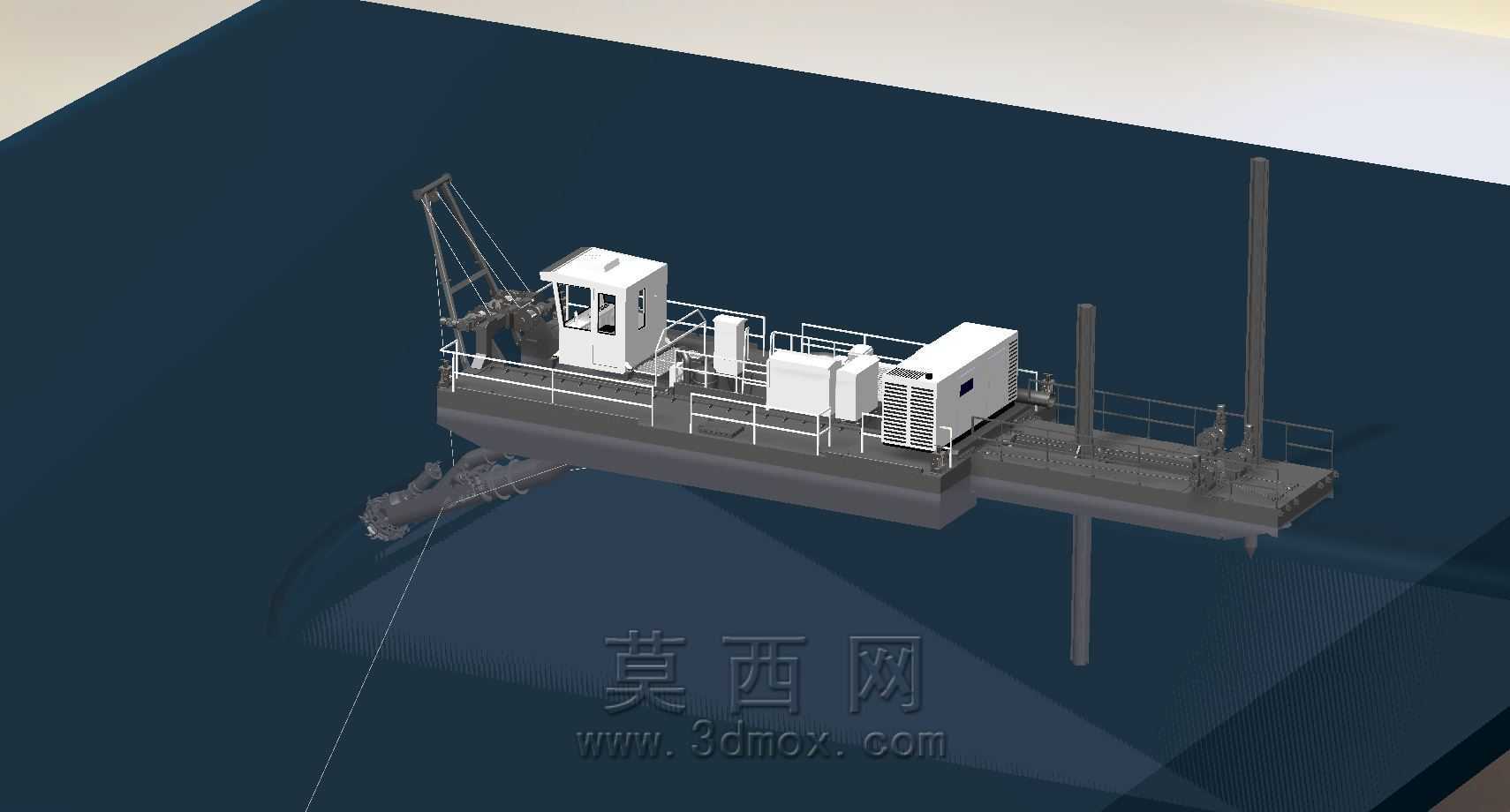

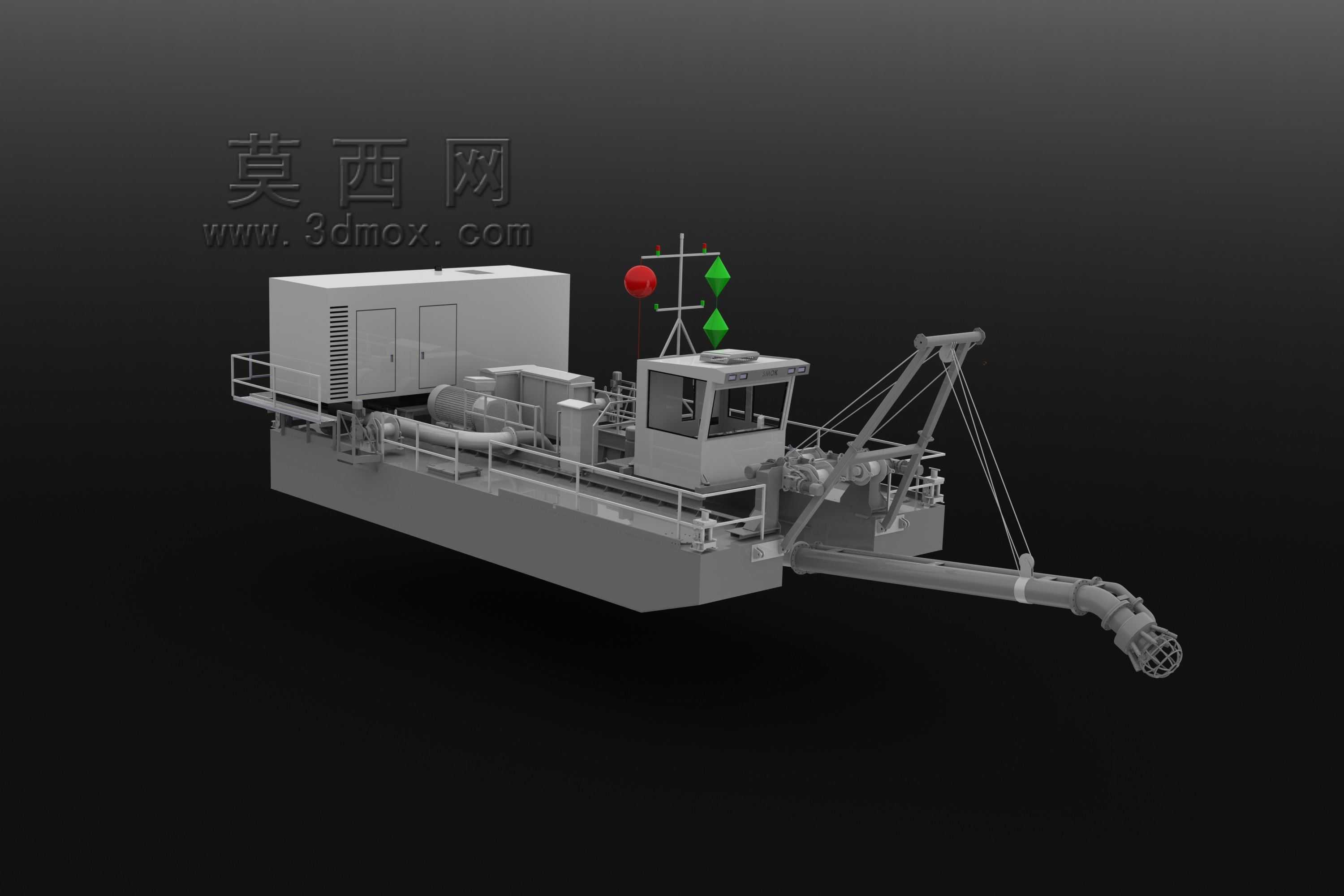

　　这款绞吸式清淤作业平台的三维结构设计，核心围绕内河浅水区、小型湖泊、城市景观河道的疏浚清淤作业场景展开，区别于大型远洋疏浚设备，该设备的吃水深度控制在1.2米以内，可在水深不足2米的狭窄河道内灵活转场作业，适配城乡水环境治理、内河航道维护、鱼塘清淤扩容、小型水库淤积清理等多类作业需求，作业时无需额外搭建临时围堰，可直接通过船载定位桩固定船位，完成扇形区域内的连续清淤作业。从功能布局来看，船体采用分体式箱型浮箱结构，主浮体分段焊接组装，单段浮箱宽度控制在2.4米以内，可通过普通货运车辆完成陆运转场，现场拼接后总长度约16米，总宽度约4.8米，满足多数乡村道路、内河码头的通行与下水边界要求。船艏位置布设绞吸作业桥，

　　内置绞刀头传动结构与吸泥管路，绞刀头可根据作业土质更换不同齿型，针对硬质淤积黏土可更换带破土齿的重型绞刀，针对松散淤泥层可更换梳齿型绞刀减少杂物堵塞；作业桥通过铰接结构与主船体连接，配套液压油缸实现作业深度调节，最大水下作业深度可达6米，可覆盖多数内河淤积层的清理深度需求。船体中部为动力舱与操控舱区域，操控舱设置在船体左前侧，舱室采用全封闭钢结构，三面设置钢化玻璃观察窗，作业时操作人员可直接观察船艏绞刀作业状态、船体周边水域情况，无需额外增设外置观察平台；操控舱内布设液压操控台、动力系统监控面板、作业参数显示终端，所有操控杆件按照人机工程学布局，常用的绞刀升降、船体横移、定位桩起落操作均设置在操作人员手臂可及范围内，

　　减少长时间作业的操作疲劳。动力舱紧邻操控舱后侧，内部布设柴油动力单元、液压泵站、泥泵传动系统，舱室设置可拆卸式隔音罩与通风散热结构，既降低作业时的噪音传导，也方便日常检修时快速拆解维护；动力系统输出功率匹配450型泥泵的作业需求，泥泵出口可对接浮筒式排泥管路，将抽吸的淤泥直接输送到1500米范围内的指定排泥点，无需二次转运。船体两侧设置贯通式安全护栏，护栏高度1.1米，按照水上作业安全规范设置横杆间距，甲板表面铺设防滑花纹钢板，预留设备检修通道宽度不小于0.8米，方便作业人员在甲板上完成设备巡检、管路更换等操作；船艉位置设置两根定位桩，定位桩采用高强度无缝钢管制作，单根桩长度8米，配套液压起落装置，

　　作业时将定位桩插入河床底部固定船位，通过船侧的横移绞车牵引船体绕定位桩做扇形摆动，实现单桩位下的全断面清淤作业，单次定位可覆盖宽度约12米的作业带，减少频繁移桩的辅助作业时间。设计过程中重点考量了船体的稳性要求，所有重型设备均布置在船体中部浮箱的中心区域，降低整船重心高度，在单侧布置排泥管路、作业人员集中在单侧甲板的工况下，船体横倾角不超过3度，满足内河小型作业船舶的稳性规范；同时在浮箱内部设置多道水密隔舱，单个隔舱出现破损进水的情况下，船体仍可保持足够浮力，不会发生沉没风险。船体甲板上的设备安装基座均采用加厚钢板焊接，与浮箱内部的加强筋直接连接，避免设备长期振动导致的基座开焊、甲板变形问题；所有外露金属构件均预留防腐涂装余量，管路连接位置预留检修拆卸空间，液压管路沿船体侧面的走线槽布设，避免作业过程中被杂物磕碰损坏。针对浅水区域容易遇到的水下杂物缠绕问题，绞刀头前端设置切割刀齿，可将缠绕的水草、塑料袋等杂物切碎后随泥浆吸入，减少管路堵塞概率；吸泥口位置设置格栅拦污结构，可拦截粒径超过10厘米的石块、建筑垃圾，避免大块杂物进入泥泵造成叶轮损坏。
