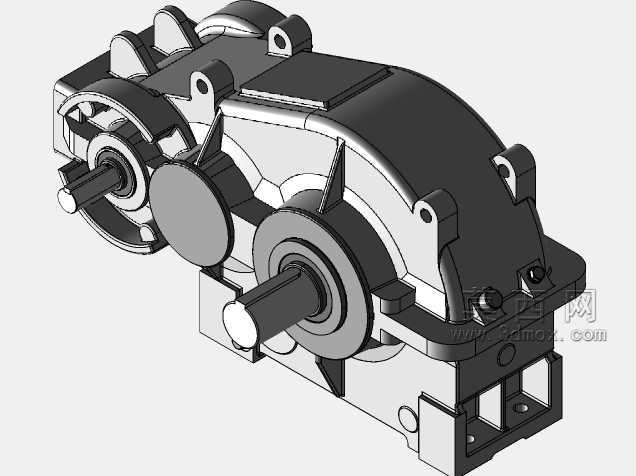

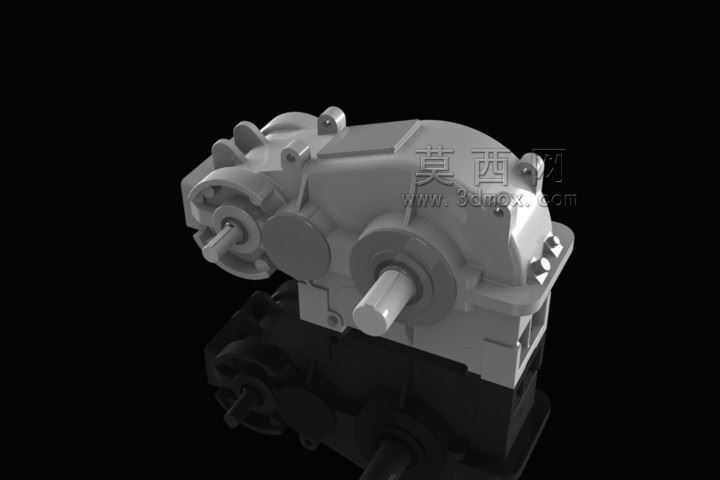

WD400型工业重载齿轮传动箱体结构

　　在矿山输送、建材辊压、冶金辅传这类重载低速的工业传动场景里，齿轮箱始终是动力传递链路里的核心承压部件，WD400这款齿轮箱体的结构设计，完全围绕大扭矩持续输出的工况做了针对性的布局。从实际应用端来看，这类箱体常配套在带宽800-1200mm的带式输送机驱动端、小型棒材轧机的辅助传动工位、以及重型板式给料机的动力输入端，需要在多粉尘、变载荷、连续运行的环境下保持传动精度，避免因箱体刚性不足导致的齿轮啮合偏载、轴承位磨损等常见故障。

　　从功能特性上看，这款齿轮箱采用平行轴传动布局，各级齿轮的轴系跨度经过优化，输入轴采用外伸式轴端设计，可直接配套联轴器连接驱动电机或液力耦合器，输出轴采用大直径轴伸结构，能够承受径向与轴向的复合载荷，适配链轮、联轴器、锁紧盘等多种输出连接形式。箱体本身采用剖分式结构设计，上下箱的结合面经过精密铣削加工，合箱后通过定位销保证轴孔的同轴度，既方便车间装配时的齿轮、轴承组件安装，也便于后期运维时的内部零件检查更换，不需要将整个箱体从设备基座上完全拆除就能完成检修作业。

　　设计思路上，这款箱体的加强筋布局完全贴合载荷传递路径，在轴承座对应的箱体外部位置设置了放射状加强筋，能够将齿轮啮合产生的径向力均匀分散到整个箱体壁面，避免局部应力集中导致的箱体变形。箱壁厚度按照15年以上的连续运行寿命做了冗余设计，在输入侧高速轴的轴承位区域做了局部加厚处理，抵消高速运转带来的振动影响；箱体底部设置了倾斜的油池结构，能够保证齿轮运转时的飞溅润滑效果，同时在最低位置设置了放油接口，方便润滑油更换时的残油排空，顶部设置的透气帽安装位可以平衡箱体内外气压，避免长期运行时内部温升导致的油封渗漏问题。

　　从安装边界来看，这款齿轮箱的底部安装面采用整体式平底座设计，四个安装地脚的螺栓孔位置经过统一规划，能够适配行业内同功率等级齿轮箱的安装尺寸互换，不需要对现有设备的安装基座做大规模改造就能完成替换。箱体的输入轴中心高、输出轴中心高的尺寸公差控制在h7级别，能够保证与配套设备的同轴度要求，减少联轴器的偏角补偿压力；箱体侧面预留了油位指示器的安装孔位，可以实时观察箱体内润滑油的液位高度，避免缺油导致的齿轮干磨故障，同时在箱体的高速轴、低速轴端都预留了油封安装槽，采用双唇口油封的安装结构，能够有效阻挡外部粉尘进入箱体内部，同时防止润滑油渗漏。

　　在实际选型适配时，需要注意这款齿轮箱的轴伸尺寸与配套连接件的配合公差，输入轴端如果配套液力耦合器，需要提前核算轴伸的承载能力，避免过载导致的轴端变形；箱体安装时需要保证基座的平面度误差不超过0.1mm/m，防止安装时的强制对接导致箱体变形，影响内部齿轮的啮合间隙。箱体内的润滑油选型需要根据实际运行的环境温度调整，低温环境下选用低粘度的工业齿轮油，高温连续运行场景下选用极压型齿轮油，保证齿轮啮合面的油膜形成。这款箱体的吊耳位置设置在上箱的顶部重心位置，车间吊装时可以直接通过吊耳起吊，不需要额外捆绑，避免吊装过程中箱体倾斜导致的内部零件移位。
