集成电机式蜗轮蜗杆减速传动装置结构

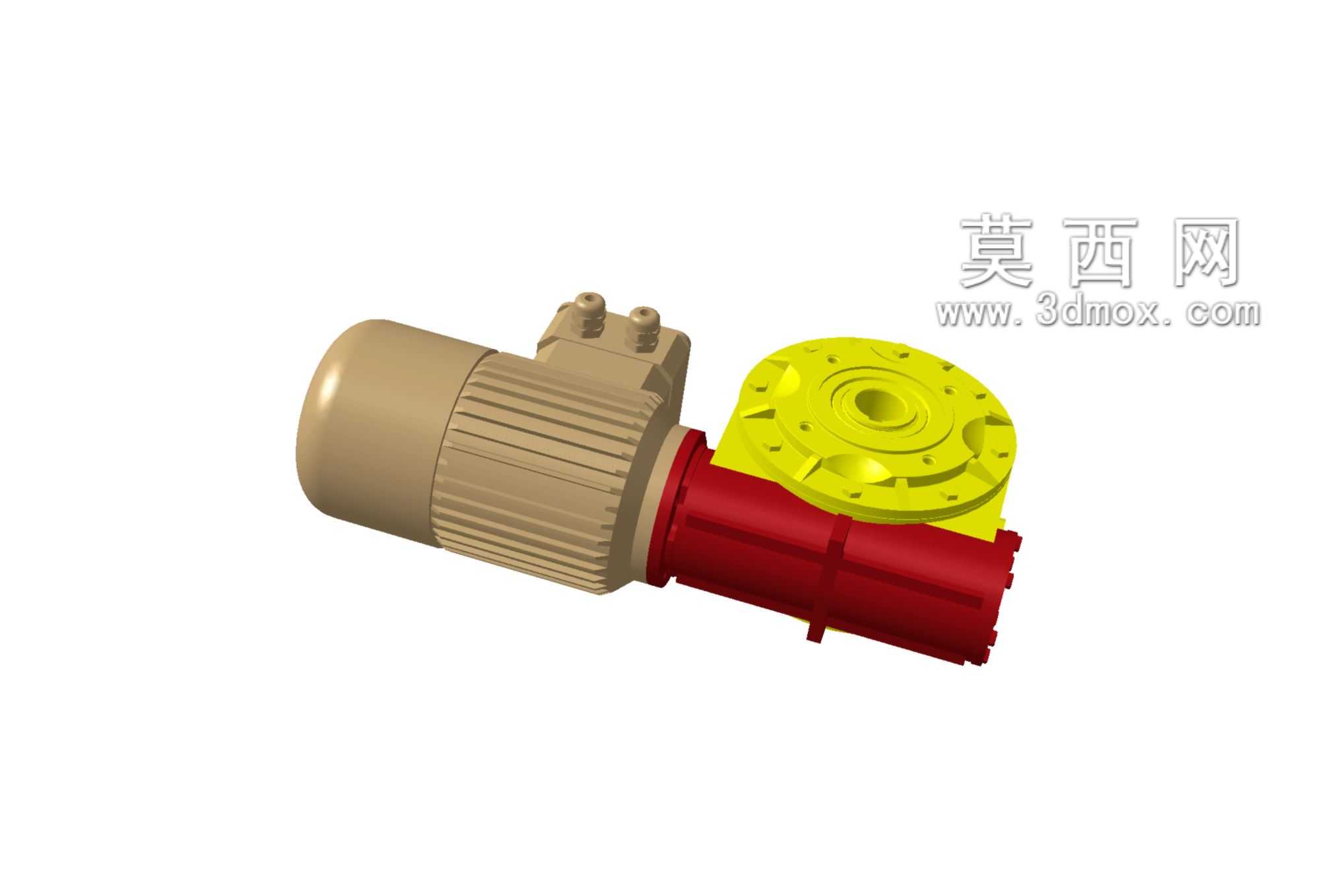

　　在轻工输送、小型自动化生产线、食品包装设备这类对安装空间有严格限制的场景里，集成式的减速传动单元一直是结构选型里的高频选项，这类部件不需要额外做电机与减速箱的对接工装，能直接省去联轴器、安装法兰的选配环节，大幅缩短设备装配的调试周期。这次拆解建模的这款集成电机的蜗轮蜗杆减速结构，核心是把异步驱动电机的输出端直接和蜗杆段做同轴集成，电机的散热壳体直接延伸到减速腔的输入端，没有额外的连接法兰间隙，整体的轴向尺寸比分体式电机加减速机的组合缩短近三分之一，很适合用在辊道输送、小型物料翻转机构这类安装位局促的工位上。从实际功能来看，这款减速装置的核心作用是把电机端输出的高转速低扭矩动力，通过蜗轮蜗杆的啮合传动转换成低转速大扭矩的输出，

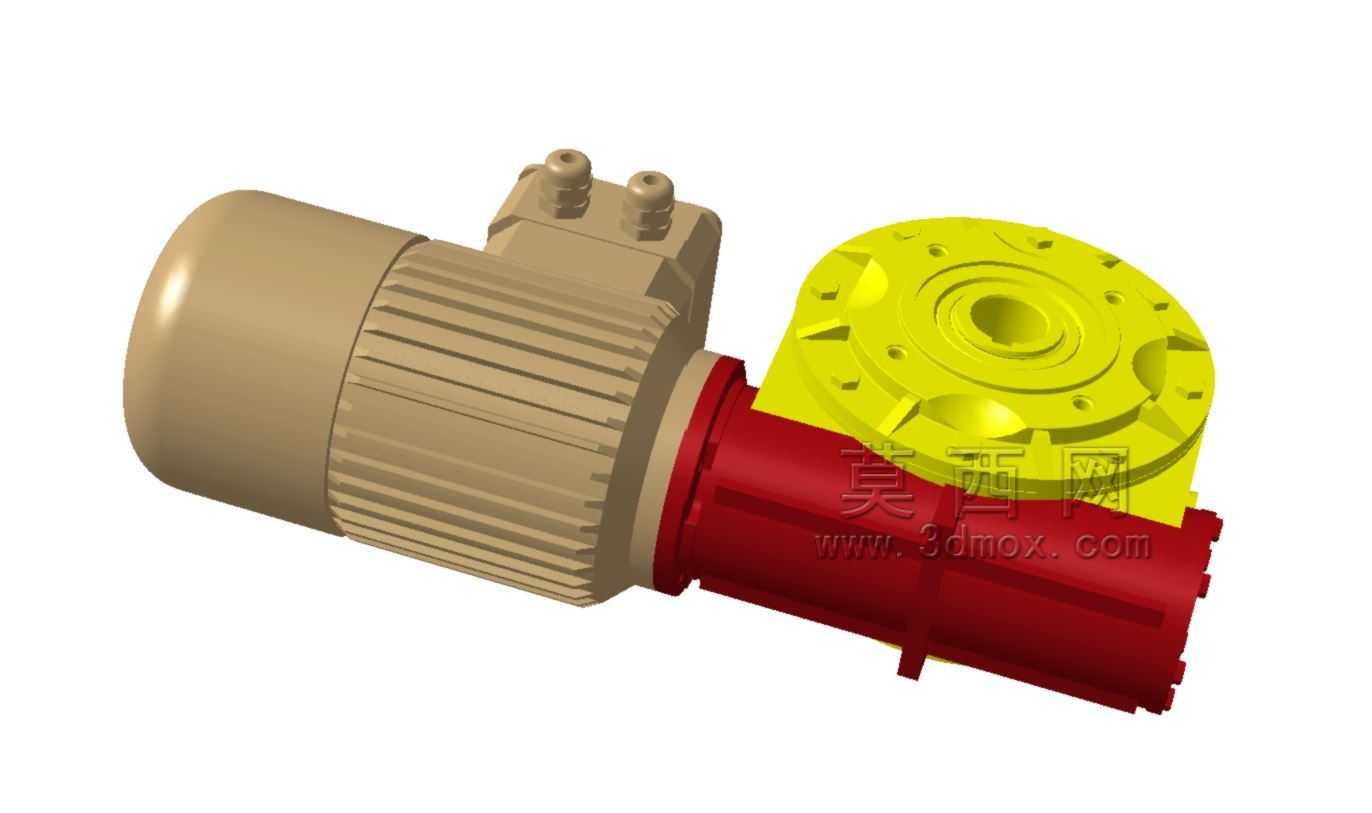

　　输出端采用法兰式安装接口，端面的定位止口和周边的螺栓孔位做了等距分布设计，能直接对接负载转盘、驱动链轮或者输送辊的轴端，不需要额外加装转接座。设计的时候特意把电机的散热筋条沿轴向做了通长布置，从电机尾端一直延伸到减速腔的连接位置，设备运行时产生的热量能通过筋条快速散出，即使是连续24小时运行的工位，也不会因为热量堆积导致润滑脂失效。在结构设计的细节上，输入端的电机接线盒做了顶部凸起的双接线柱布局，接线口的朝向可以根据现场布线需求做90度旋转调整，不管是设备侧装还是倒装，都能避免线缆弯折过度。蜗轮部分采用锡青铜材质的嵌件结构，和钢制蜗杆啮合的时候能有效降低摩擦噪音，同时蜗轮的输出轴孔做了键槽定位设计，

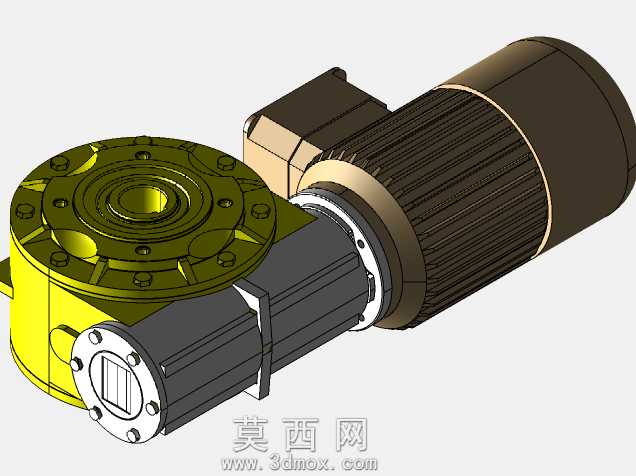

　　传递扭矩的时候不会出现轴孔打滑的问题。减速腔的壳体采用分体式拼接结构，端盖和主壳体的结合面做了密封槽设计，装配的时候嵌入耐油橡胶圈，能防止内部润滑脂渗漏，同时阻挡车间里的粉尘、切削液进入传动腔，延长部件的维护周期。从安装边界来看，这款减速装置的电机部分外径和减速箱的输出法兰直径做了匹配设计，安装固定的时候只需要对应输出法兰的四个螺栓孔做机架开孔即可，不需要额外在电机侧加装支撑座，整体的径向占用空间比同功率的行星减速机更小。输出端的法兰止口尺寸做了通用化设计，能和市面上多数标准规格的链轮、同步带轮直接适配，选型的时候不需要额外定制转接零件。在实际工况适配性上，这款减速结构的自锁特性来自蜗轮蜗杆的啮合角度设计，当设备停机的时候，

　　输出端不会因为负载的反向作用力出现倒转，很适合用在小型提升、斜向输送这类需要防止负载下坠的工位，不需要额外加装电磁制动器就能满足安全要求。建模过程中特意把各个零件的配合公差做了还原，比如蜗杆支撑轴承的配合公差、蜗轮和输出轴的过盈配合量、密封槽的尺寸精度都按照实际加工要求做了标注，不管是做结构选型参考，还是做同类产品的改型设计，都能直接提取相关尺寸做校核。另外在壳体的加强筋设计上，在输出法兰和减速腔的连接位置做了三角加强筋布局，能承受输出端带来的径向载荷，避免长期负载运行出现壳体开裂的问题。电机端的尾盖做了散热端盖设计，和壳体的筋条形成贯通的散热风道，即使是在封闭的设备护罩内部安装，也能通过空气对流带走运行热量。
