PE315规格管道配套用浮筒结构设计

　　做水上管线布设项目的结构设计快十年，这类PE材质的管道浮体是疏浚、水上输水、取排水管线项目里出镜率极高的配套部件，这次拆解的PE315管道用浮子，就是专门适配公称外径315mm的聚乙烯输送管线的浮力承载件。很多刚入行的设计人员容易把这类浮体当成简单的空心塑料件，实际在项目选型和结构设计阶段，要考量的边界条件非常多，直接关系到整条水上管线的运行稳定性。

　　先从实际应用场景说起，这类浮体最常出现在内河疏浚排泥管线、库区取排水浮管、水上观光区域的排污输送管线、滨海养殖区的增氧输气管线布设场景中，核心作用是为沉在水面下的输送管道提供均匀浮力，让管线始终保持在设定的水层位置，避免管线直接沉底被淤泥掩埋，或是因为浮力不足出现局部下坠、弯折，甚至接口脱开漏液的问题。很多项目里管线长度动辄几公里，每间隔固定距离就要安装一组浮体，单组浮体的浮力冗余量、安装抱紧力、抗水流冲击性能，都会直接影响整条管线的运维成本。

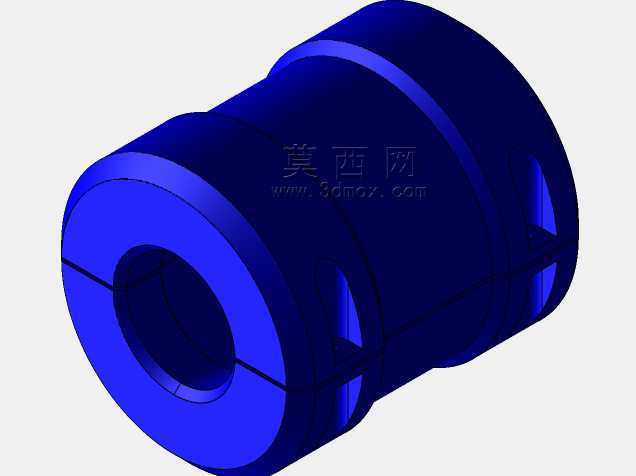

　　从结构设计思路来看，这款浮体采用的是对开式分体结构，也就是两个对称的半筒结构通过抱紧结构拼合在管道外壁，这种设计最大的优势是现场安装不需要穿管，哪怕是已经布设完成的管线，也可以在水面上直接加装或者更换浮体，不用把整段管线吊到岸线上操作，能大幅降低水上施工的难度和成本。浮体内腔的尺寸是严格匹配315mmPE管道的外径公差设计的，内壁预留了细微的防滑纹路安装位，实际安装时会在接触面垫一层薄橡胶垫，一方面可以避免浮体和管道外壁长期摩擦磨损PE管的防腐层，另一方面可以增大摩擦力，防止在水流冲击下浮体沿着管线轴向窜动，导致局部管段浮力不足。

　　再说到功能特性，这款浮体采用的是滚塑工艺成型的聚乙烯材质，整体是闭孔实心填充结构？不对，仔细看结构是外壳加厚PE、内部填充闭孔发泡材料的结构，这种结构相比纯空心的浮体，抗破损能力强很多——哪怕外壳被水面漂浮的杂物、礁石撞出小裂纹，内部的闭孔发泡层也不会吸水，能持续保持浮力，不会像空心浮体那样一旦开裂进水就直接失去浮力，导致管线下沉。浮体外壁设计了多道环形的加强凹槽，这些凹槽不是装饰结构，一方面是可以增强浮体整体的结构刚度，在长期受水流冲击、阳光暴晒的环境下减少壳体变形量，另一方面这些凹槽可以作为捆绑安装的定位槽，现场施工时如果需要额外加固，用不锈钢绑带顺着凹槽捆扎，不会出现绑带滑移脱落的问题。

　　关于外形尺寸和安装边界，这款浮体的轴向长度是根据单组需要提供的浮力计算确定的，针对315mm的管线，通常要保证每米管线的浮力冗余不低于管线满水重量的30%，才能应对波浪起伏、水流冲击带来的额外载荷。浮体的外径设计要考虑两个边界：一是不能过大，否则会增大迎水面积，在流速较高的水域会增加管线整体受到的水流推力，提高锚定系统的载荷要求；二是不能过小，否则要达到需要的浮力就要增加浮体的安装密度，反而提高整体材料成本。两个半体的连接部位设计了嵌入式的定位止口，拼合时止口可以先卡合定位，避免安装时两个半体错位，连接紧固件采用的是不锈钢螺栓，沿着轴向均匀分布，螺栓的预紧力要经过计算，既要保证抱紧管道不打滑，又不能预紧力过大压伤PE管道的外壁，毕竟PE管道的长期承压能力有限，局部压应力过大容易出现应力开裂，影响管线使用寿命。

　　实际项目里这类浮体的设计还要考虑耐候性，毕竟长期暴露在户外，紫外线照射、水温变化、水体腐蚀都会影响材料寿命，所以外壳的PE材质里会添加抗紫外线助剂和抗老化成分，保证在户外使用多年不会出现壳体变脆、开裂的问题。很多新手设计时容易忽略浮体的安装间距计算，要么间距太小造成材料浪费，要么间距太大导致管段在两个浮体之间出现过大的挠度，长期反复弯折会让管道接口处出现疲劳渗漏。正确的计算逻辑是先算出单段管道的空管重量、满管介质重量，再算出单个浮体的有效浮力，预留足够的安全系数后，再结合现场的最大流速、波浪高度做修正，最终确定浮体的安装间距。另外在转弯段、管线和岸线连接的位置，还要额外加密浮体的安装密度，因为这些位置的管线受水流冲击力更大，而且存在附加的弯矩，需要更大的浮力支撑来避免管段变形。

　　还有一个容易被忽略的设计细节，就是浮体的端部倒角设计，这款浮体的两端都做了圆弧过渡的倒角，而不是直角切边，这是因为水面上会有浮萍、塑料袋、水生植物等漂浮杂物，直角边缘很容易挂住这些杂物，时间长了杂物堆积会增大水流阻力，甚至把浮体压歪，圆弧倒角可以让杂物顺着弧面滑走，减少日常运维的清理工作量。另外浮体的外表面没有做多余的凸起结构，也是为了减少杂物缠绕的概率，整体流线型的柱面结构可以有效降低迎流阻力，在流速较快的河道里，能明显降低锚绳的受力，减少锚定系统失效的风险。
