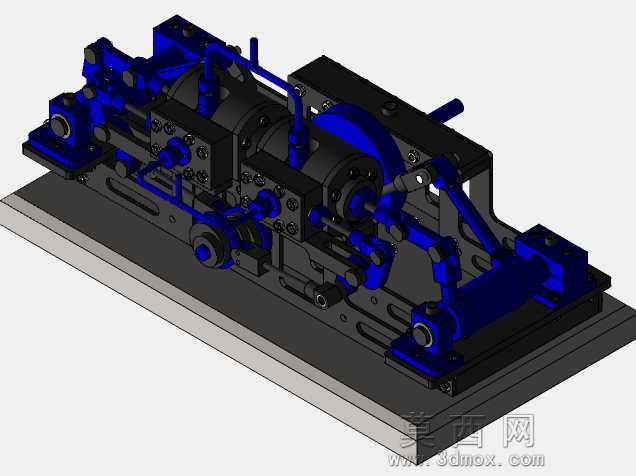

监控型卧式往复式蒸汽动力装置结构

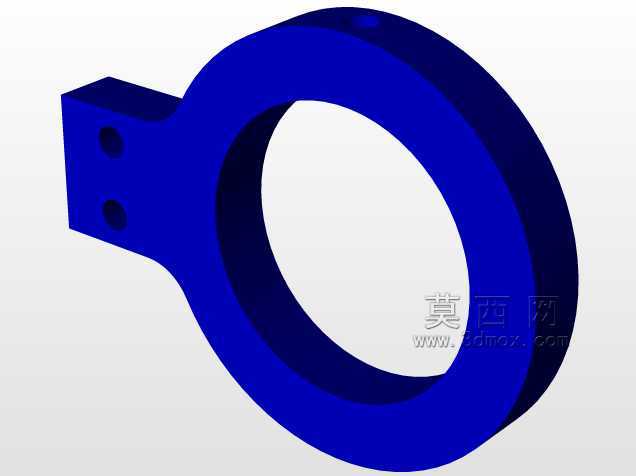

　　这款卧式布置的蒸汽动力装置，最初的应用场景锚定在小型船舶辅机动力、固定工况工业低速驱动场景，在蒸汽动力普及的阶段，这类卧式结构因为重心低、运行稳定性强，常被用于驱动小型发电机组、车间传动轴系、内河小型船舶的推进系统，相比立式蒸汽机，卧式结构的检修空间更充裕，运维人员无需登高即可完成气门调整、连杆轴瓦检查、密封件更换等日常维护作业，适配长期连续运行的工矿需求。从实际用途来看，该装置通过高压蒸汽的膨胀做功，将蒸汽的热能转化为旋转轴的机械能输出，整套结构集成了蒸汽分配阀组、活塞做功总成、曲柄连杆转换机构、润滑管路系统、安装底座总成几个核心模块，不需要额外搭建复杂的外围辅助安装框架，整体集成度较高。从功能特性上看，该结构采用滑阀式配气机构，

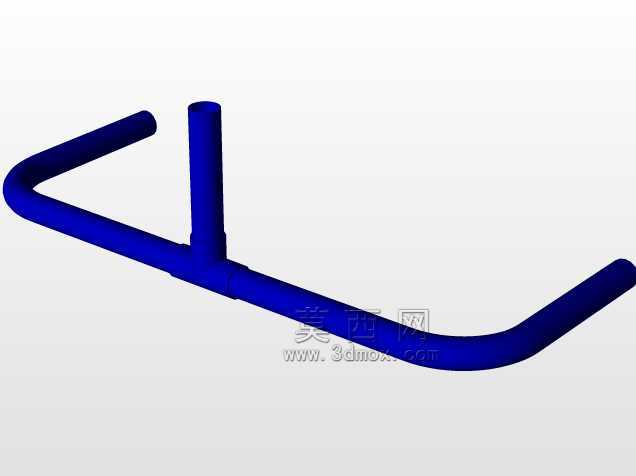

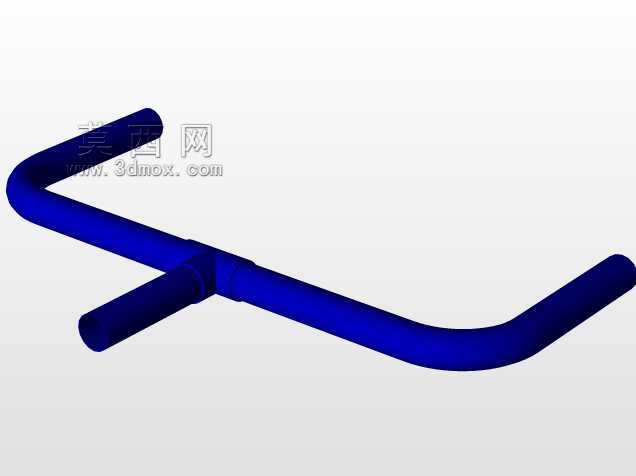

　　配气相位通过偏心轮与连杆的联动实现精准控制，能够根据蒸汽输入压力自动适配做功行程的进排气时序，整套管路采用硬管连接布局，减少了软管老化带来的蒸汽泄漏风险，所有运动副的润滑点位都通过预设的油路通道连通，运行时可以通过飞溅润滑与压力注油结合的方式，保证曲轴、连杆销、活塞销等高速摩擦点位的润滑可靠性，避免干磨导致的零件过早失效。设计思路上，整套结构优先考虑运行可靠性与拆装便利性，所有连接螺栓的排布都预留了标准扳手的操作空间，没有出现工具无法伸入的干涉点位；底座采用一体化铸铁式结构设计，既可以承受做功过程中的往复惯性力，也能通过底座的加工面实现与安装基础的精准定位，不需要额外加工适配垫板；配气机构与做功缸体采用分体式连接设计，

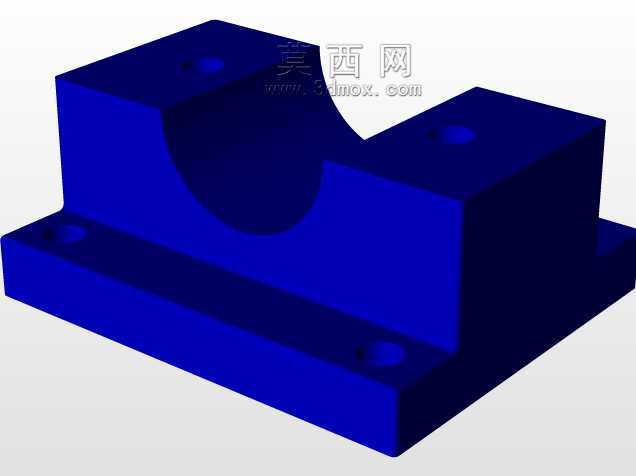

　　后期检修配气组件时不需要拆解整个缸体，大幅降低运维的工作量。外形尺寸与安装边界方面，整套装置的重心集中在底座中下部，安装时需要保证底座的水平度偏差不超过千分之二，避免曲轴运行时出现偏磨；输出轴端预留了标准联轴器的安装位，可以直接对接被驱动设备的输入轴，不需要额外加装过渡连接轴；蒸汽输入接口布置在装置侧上方，管路走向避开了运动部件的运动行程范围，不会出现运行时管路与运动件碰撞的问题；所有外露的运动部件都预留了安全防护罩的安装点位，现场安装时可以根据安全规范加装防护结构，避免运维人员误触运动部件引发安全事故。从结构细节来看，曲柄连杆机构的配重经过精准匹配，能够抵消活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅值，

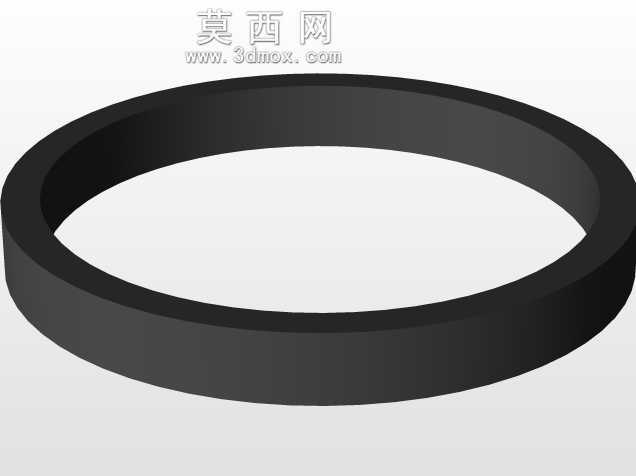

　　即使在额定转速下运行，底座的振动幅度也能控制在较低范围，不需要额外做复杂的减震基础；缸体的密封结构采用金属密封件与填料密封结合的方式，能够耐受高温高压蒸汽的长期冲刷，减少蒸汽泄漏导致的能量损耗；管路上的接头位置都采用了锥面密封结构，相比平面密封的耐受压力更高，长期运行也不容易出现渗漏问题。这套结构的布局逻辑充分考虑了工矿场景的实际使用需求，没有多余的装饰性结构，所有零件的设计都服务于动力输出的稳定性与运维便利性，对于从事小型动力装置设计、老式蒸汽设备复刻、动力机械结构教学的从业者来说，这套结构的配气联动设计、惯性力平衡思路、集成化底座设计都具备较高的参考价值，能够为同类往复式动力设备的结构设计提供成熟的布局参考，尤其是在紧凑空间下的动力总成集成方面，该结构的管路排布、零件避让、操作空间预留的设计逻辑，能够直接迁移到其他同类卧式动力设备的设计工作中。
