对夹式薄型工艺控制阀三维结构

　　这款对夹式薄型工艺阀的三维结构，是针对中小口径流体管路的通断、流量调节需求开发的结构方案，在食品加工、精细化工、水处理、制药等行业的工艺管线上应用十分广泛，尤其适配安装空间局促、阀组排布紧凑的工艺段，相比传统法兰式球阀、截止阀，其轴向尺寸压缩近40%，能有效减少管线排布的空间占用，降低管廊、设备夹层的布局难度。从实际使用场景来看，这类阀门常安装在反应釜进出口、物料输送支管、水处理单元的加药管路、洁净流体输送管线中，可适配水、轻度腐蚀性流体、洁净物料等多种介质，操作时通过顶部的阀杆驱动内部启闭件做90度回转，即可实现管路的通断控制，若搭配调节型启闭件结构，也可实现管路流量的线性调节，满足不同工艺段的流体控制需求。

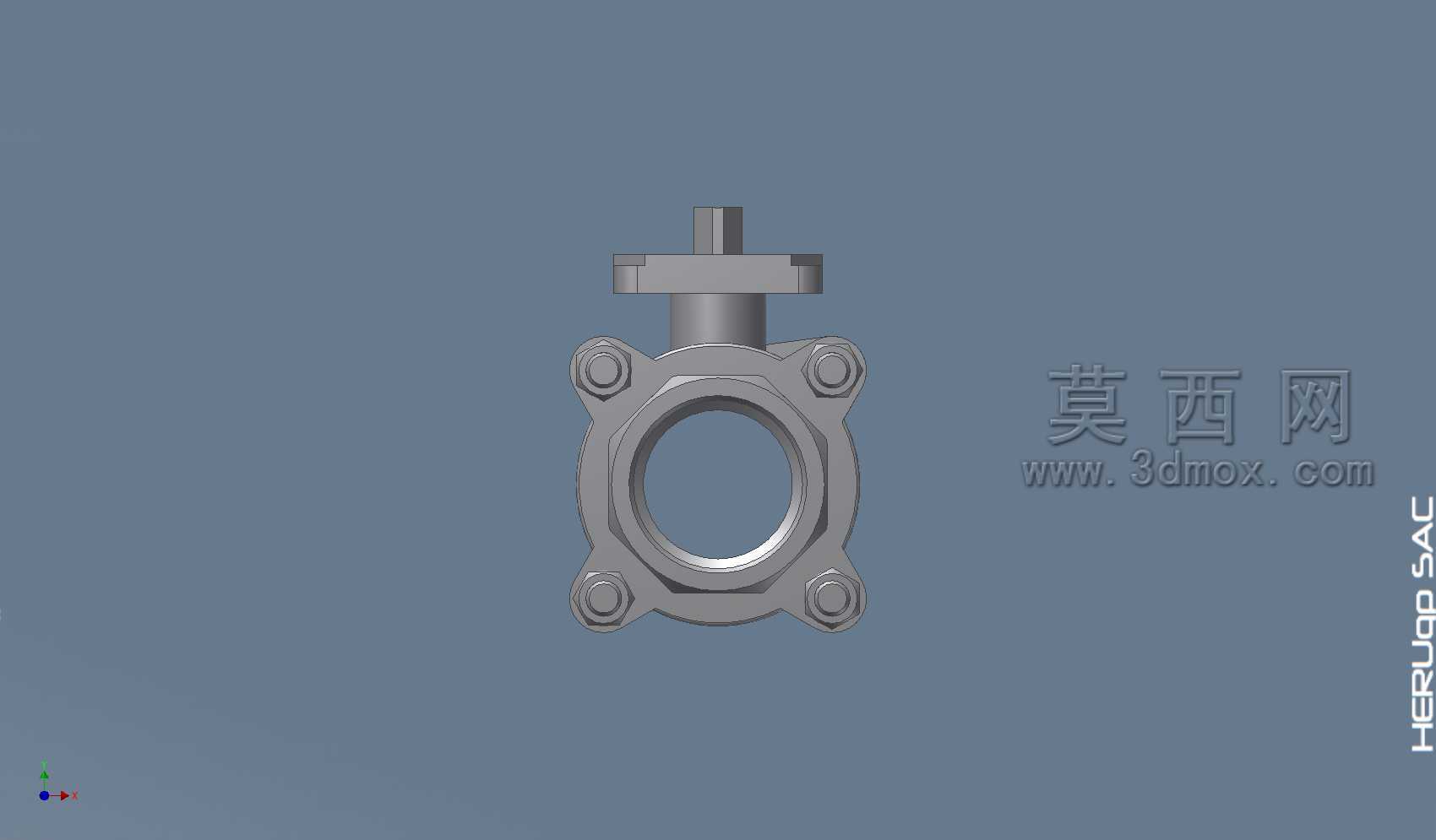

　　从结构设计思路来看，整个阀体采用一体式对夹结构设计，摒弃了传统法兰阀的双侧凸缘法兰结构，阀体四周预留四个安装通孔，安装时直接将阀体夹在两侧管路的法兰片之间，通过四根贯穿螺栓完成锁紧固定，这种结构不仅大幅压缩了阀门自身的轴向长度，也减少了法兰连接的密封面数量，降低了管路泄漏的风险点。阀体的流道采用全通径结构设计，流道内壁与管路内壁齐平，不会出现介质滞留、流道突变造成的压损增大问题，尤其适合输送含细小颗粒的物料、高粘度流体，避免物料在阀腔内部堆积残留，也能降低流体输送过程中的压力损失，减少泵组的输送能耗。

　　顶部的阀杆采用防飞出结构设计，阀杆与阀体之间设置多级密封槽，可根据使用工况搭配不同材质的密封填料，既可以适配常温常压的水系统，也能通过更换耐高温、耐腐蚀密封件，适配一定温度压力的工艺介质输送需求。阀杆顶部的驱动连接位采用标准方榫结构，既可以搭配手柄做手动操作，也可以直接加装气动、电动执行器，实现阀门的远程自动控制，无需额外加工连接转接件，适配性较强。阀体的四个安装孔位采用对称布局，安装时无需区分方向，可适配水平、垂直等不同走向的管路安装，降低现场安装的对位难度。

　　从安装边界尺寸来看，这款阀门的结构设计严格匹配常用的对夹阀安装尺寸规范，阀体的外轮廓尺寸、安装孔中心距、流道直径均对应公称通径的标准安装要求，两侧密封面的平面度、粗糙度满足管路法兰密封的要求，安装时只需在阀体两侧与管路法兰之间加装适配的密封垫片，按照规定扭矩锁紧安装螺栓即可完成装配，无需对管路法兰做额外加工。阀杆顶部的操作位高度经过优化，即使在阀门紧贴墙面、设备侧壁安装的场景下，也预留了足够的操作空间，手动操作时不会出现扳手、手柄与周边结构干涉的问题。

　　在结构细节处理上，阀体的外部加强筋布局经过受力优化，四个安装孔位周边设置凸起的加强凸台，避免螺栓锁紧时阀体局部应力过大造成变形，阀腔内部的启闭件与密封座的配合面经过精度匹配，保证密封性能的同时，降低启闭过程的操作扭矩，手动操作时无需过大的作用力即可完成阀门启闭，若搭配执行器也可选用更小扭矩的驱动装置，降低整体配套成本。整个三维结构完整还原了阀门的所有装配细节，包括密封件的安装槽位、阀杆的限位结构、安装孔的倒角细节，可直接用于管路布局的干涉校验、安装工艺模拟、非标执行器连接结构的配套设计，也可作为同类型阀门结构优化的参考蓝本，帮助结构设计人员快速完成阀组排布、安装空间校核等工作，减少前期方案设计的重复建模工作量。
