光伏耦合太阳能空气加热干燥装置

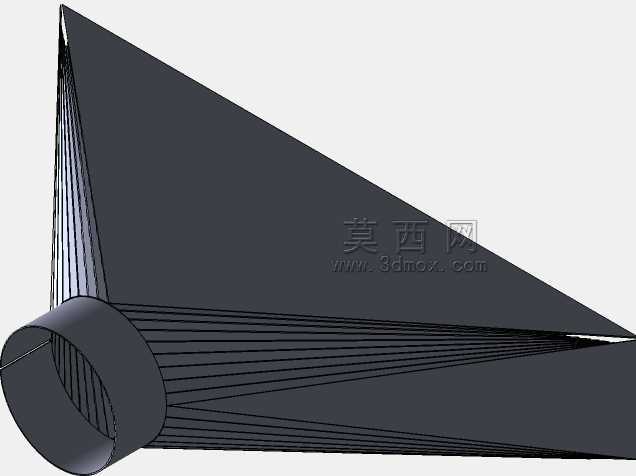

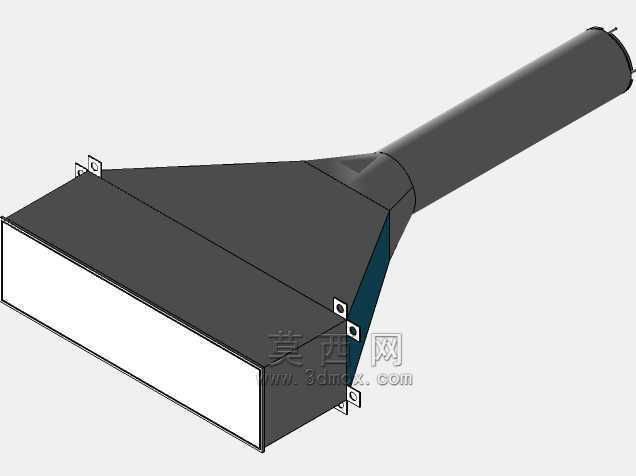

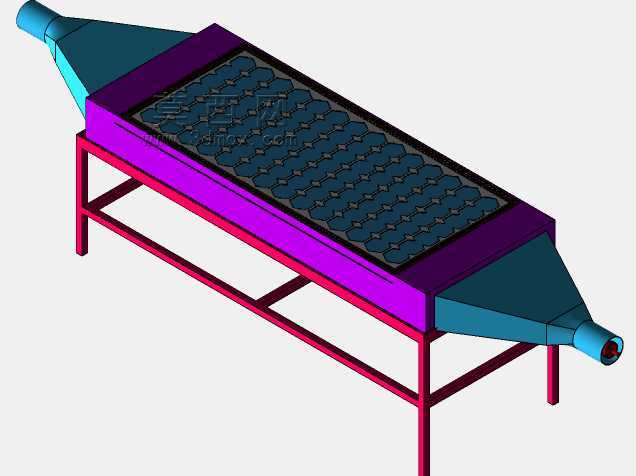

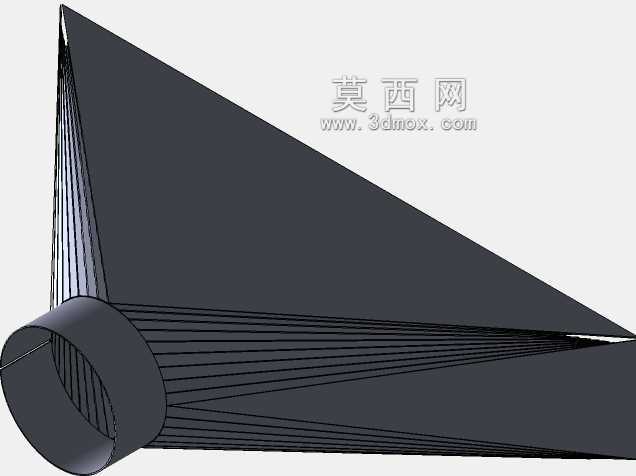

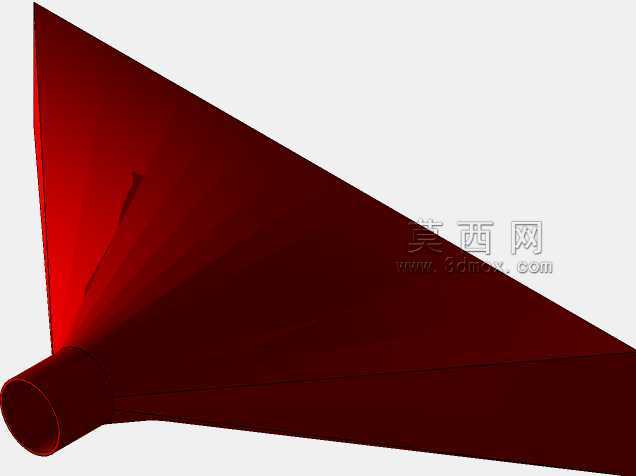

　　在农产品加工、轻工物料烘干这类需要持续供给低品位热风的场景里，常规电加热或燃煤加热的能耗成本一直是生产端的核心支出项，而这套光伏混合空气加热装置的设计逻辑，正是瞄准了低温工况下光伏电池转换效率与余热回收的耦合点，把光伏发电过程中电池板产生的废热同步收集起来，转化为干燥工序可用的热风，实现能源的梯级利用。从结构布局来看，整套装置采用卧式长箱体构型，底部采用型钢焊接的框架式支撑结构，支腿高度预留了现场安装时的管线接驳空间，进出风端的变径锥段采用渐扩、渐缩的流线型设计，避免风道截面突变带来的局部风阻损失，进风端锥段连接外部送风管路，出风端锥段直接对接干燥仓的进风接口，整套设备的安装边界可适配常规厂房的层高要求，无需额外搭建高位支撑平台。

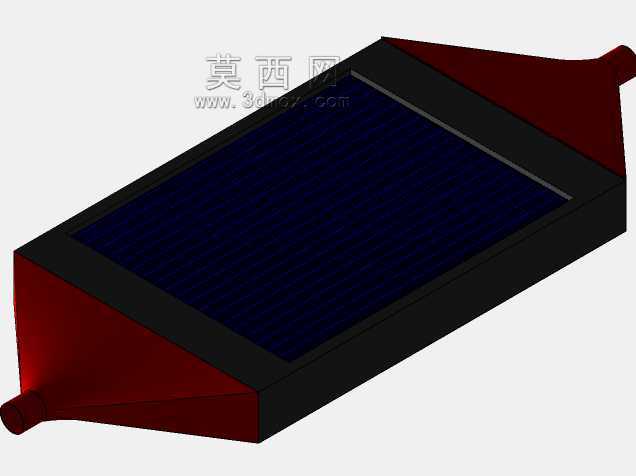

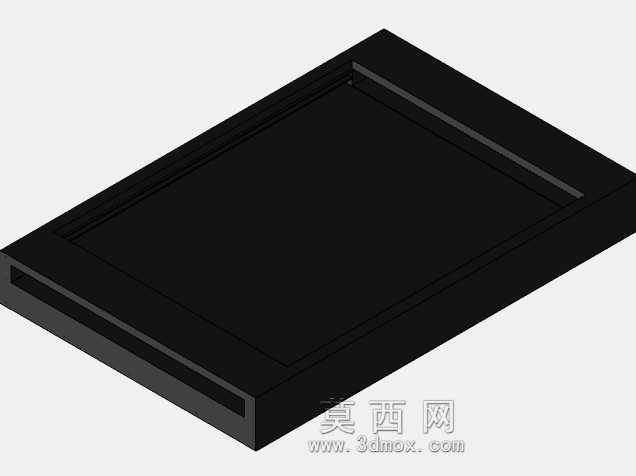

　　装置核心的换热面集成在箱体上部的光伏电池板下方，电池板平铺在箱体顶面的密封框架内，电池板背面与流道内的空气直接接触，当外部送风系统将环境空气压入箱体内部的流道时，空气在流动过程中持续带走光伏电池板工作时产生的热量，一方面将空气加热到干燥工艺所需的温度区间，另一方面让电池板始终维持在较低的工作温度区间，避免高温导致的光伏转换效率衰减，这一设计完全贴合光伏电池的输出特性曲线，在环境温度较高、太阳辐照充足的工况下，电池板的散热需求与干燥工序的热风需求形成了天然的匹配，不需要额外配置独立的电池板冷却系统，减少了附属设备的投入。流道内部采用等截面的直流道设计，没有设置复杂的扰流结构，目的是降低风阻，减少送风风机的功耗，

　　空气在流道内沿长度方向单向流动，从进风端到出风端逐步升温，流道的截面尺寸经过风量匹配计算，可保证空气在流道内的停留时间足够带走电池板的散热量，同时避免流速过低导致的流道内积尘问题。顶部的光伏电池板采用模块化排布，单块电池板通过压块固定在框架上，后期维护时可单独拆卸更换，不需要拆解整个箱体的密封结构，框架与电池板的接缝处采用耐候密封胶填充，防止室外安装时雨水渗入流道内部。支撑框架采用矩形钢管焊接成型，表面做喷塑防腐处理，可适应室外露天安装的环境要求，支腿底部预留了地脚螺栓安装孔，现场安装时可直接固定在混凝土基础上，抗风载能力可满足多数地区的室外安装要求。进出风端的接口采用标准圆形风管接口，可直接对接常规的通风管路，

　　不需要额外制作变径接头，降低现场安装的加工工作量。在实际应用中，这套装置可作为独立的热风供给单元，对接各类常压干燥设备，也可多台并联组合，匹配更大风量的热风需求，当太阳辐照不足时，可在出风端串联辅助加热模块，将热风温度稳定在工艺要求范围内，而光伏电池发出的电能可直接供给送风风机或辅助加热模块使用，进一步降低整套系统的外接电耗。从建模细节来看，整套模型还原了装置的全部结构特征，包括支撑框架的杆件连接关系、锥段的钣金折弯结构、电池板的排布间距、风管接口的结构尺寸，可直接用于方案展示、安装布局模拟以及后续的结构细化设计，对于从事新能源热利用、干燥设备设计的工程人员来说，可直接参考其结构布局思路，结合具体的工艺参数调整流道尺寸与电池板配置容量，适配不同的应用场景。
