半导体制冷片帕尔贴热电散热元件结构

　　做小型温控设备、电子散热结构设计的时候，半导体制冷片是绕不开的核心元件，这次建模的这款帕尔贴结构，是针对小功率CPU散热、微型热电制冷场景做的1:1还原建模，完全匹配实际选型时的安装校核需求。先从实际应用场景说起，这类元件最常见的使用场景，除了桌面级CPU的辅助散热改装，还会用在小型恒温箱、车载迷你冰箱、医疗检测设备的温控模块里，甚至部分激光二极管的恒温散热结构也会用到同规格的帕尔贴元件，它不需要制冷剂，通直流电就能直接实现冷热端的热量转移，相比压缩机制冷结构体积能缩小70%以上，特别适合空间受限的小功率温控场景。

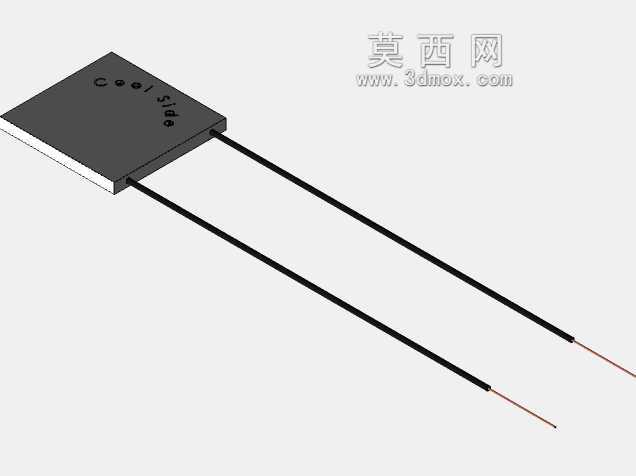

　　从功能特性来看，这款帕尔贴元件的核心是内部的热电晶粒阵列，冷热端陶瓷基板做了平面度管控，实际安装时冷端贴合发热源、热端搭配散热鳍片或者水冷头，就能实现持续的热量搬运，建模的时候特意还原了两根引线的出线位置，引线末端做了剥线露铜的结构，和实际量产元件的出线方式完全一致，做结构装配的时候不会出现引线和周边结构干涉的问题。很多新手建模的时候容易忽略冷热端的标识，这次模型上也还原了冷端表面的印刷标识，实际装配时如果冷热端装反，通电后冷热面会互换，直接导致散热失效甚至烧坏发热元件，这个细节在做装配干涉检查、装配指引标注的时候非常实用。

　　设计思路上，建模完全遵循实际元件的尺寸公差逻辑，主体陶瓷基板的厚度、晶粒层的堆叠高度都按照常用的TEC系列小功率制冷片参数做还原，两根引线的出线方向是从元件同一侧的边角引出，引线的弯折半径做了合理预留，实际布线的时候可以顺着出线方向做走线槽设计，不需要额外给引线预留过大的避让空间。外形尺寸方面，主体方形基板的边长适配常见的40mm见方的CPU顶盖安装尺寸，厚度控制在3.8mm左右，安装时只需要在冷热端接触面涂覆薄薄一层导热硅脂，周边用压片或者卡扣固定即可，不需要做复杂的安装结构，安装边界上，引线的总长度预留了足够的接线空间，做结构设计时只要在元件侧边留出10mm左右的走线避让空间，就不会出现装配时引线被挤压破损的问题。

　　做设备选型的时候要注意，这类帕尔贴元件的热端必须搭配足够散热能力的换热结构，如果热端热量堆积，不仅会导致制冷效率骤降，还会因为内部晶粒过热出现元件失效的问题，建模的时候特意把冷热端的平面做了无特征的平整处理，方便设计师在装配环境里直接搭配不同规格的水冷头、风冷鳍片做匹配校核，不需要额外修整模型的贴合面。另外引线的线径也是按照实际载流量做的等比例建模，做PCB接线端子选型的时候，可以直接参考模型里的线径选对应的压线端子或者焊盘尺寸，避免出现线径和端子不匹配的问题。

　　很多做小型制冷设备的设计师在出BOM的时候，经常会因为模型和实物尺寸有偏差，导致安装孔位、避让空间预留不足，这款模型完全按照实物的装配尺寸做还原，不管是做散热改装的结构验证，还是做微型制冷设备的整机装配，都可以直接导入装配环境做干涉检查，不需要反复调整尺寸参数。另外元件的边角做了微小的倒角处理，和实际量产元件的工艺一致，安装的时候不会因为边角过于尖锐划破周边的绝缘垫片或者走线，这个细节在做绝缘结构设计的时候也能提供准确的参考。
