电子设备用平行肋片式散热结构

　　在功率电子、工控板卡、小型电源模块这类需要持续导出工作热量的场景里，这类平行肋片结构的散热部件是热管理链路里最基础也最核心的接触式导热构件。不同于带主动风扇的强制对流散热组件，这款结构依靠自身肋片拓展的换热面积，配合自然空气流动完成热量交换，适合对运行噪音有严格限制、安装空间紧凑、长期连续运行的低中功率发热器件配套使用，常见于嵌入式工控主机、车载电子控制单元、小功率LED驱动模块、固态继电器安装座这类工况场景。

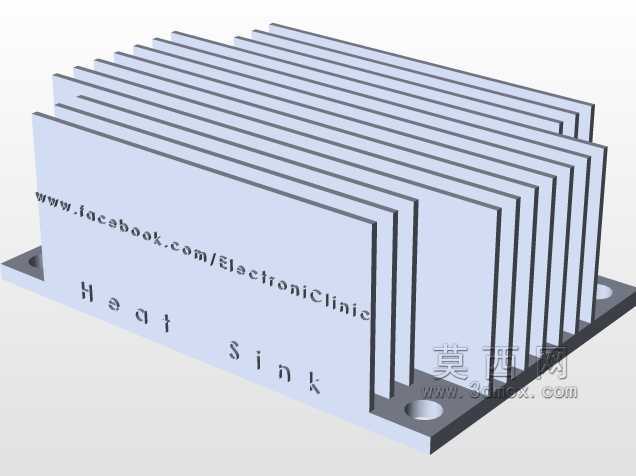

　　从结构设计逻辑来看，这款散热件采用等间距平行直肋布局，没有做复杂的剖分、斜切或者异形肋片造型，核心考量是在保证散热面积足够的前提下，尽可能降低加工成型的难度，不管是采用铝型材挤压一次成型，还是采用整块铝板铣削加工，都能以较低的工艺成本实现批量生产，同时直肋的风道走向完全顺着空气自然对流的上升方向，不会因为肋片造型弯折形成气流滞止区，能让肋片间隙里的受热空气顺利向上排出，持续带走肋片表面的热量。底部的安装基板做了加厚处理，一方面是保证和发热器件表面接触时有足够的平面度，避免基板太薄在安装锁紧时发生翘曲，导致导热界面材料出现空隙、增大接触热阻；另一方面加厚的基板可以起到均温的作用，把发热器件表面集中的热量快速横向扩散开，均匀传导到每一片肋片的根部，避免局部肋片热负荷过高、其余肋片换热能力闲置的问题。

　　安装边界上，基板两端预留了沉头安装孔，安装时可以采用M3或者M4的沉头螺钉直接固定在器件的安装支架上，沉孔设计可以保证螺钉锁紧后头部不会突出基板表面，既不会刮伤周边的布线或者相邻器件，也能让基板的安装接触面完全贴合安装基准面，保证安装定位的精度。肋片的高度和间距做了匹配自然对流的优化：肋片高度没有做过高的设计，避免肋片顶端温度过低导致换热效率边际递减，同时也控制了整体的安装高度，不会在设备内部占用过多的垂直空间；肋片间距保留了足够的气流通道宽度，不会因为间隙过小导致空气流动阻力增大，出现积热无法排出的问题，即使在设备内部空气流速较低的工况下，也能保证间隙内的空气顺利完成冷热循环。

　　实际使用过程中，这类散热结构的基板接触面需要配合导热硅脂或者导热垫片使用，填补接触面微观上的凹凸空隙，降低接触热阻，保证发热器件的热量能顺利传导到散热基板上。肋片的厚度做了均匀等厚设计，从根部到顶端没有做渐薄处理，一方面是挤压成型时的工艺性更好，型材挤出的截面一致性高，后期不需要额外的切削加工；另一方面等厚肋片的结构强度更好，在运输、安装过程中不会因为轻微的磕碰出现肋片弯折变形，避免变形的肋片堵塞气流通道影响散热效果。整体结构没有多余的连接部件或者拼接结构，是一体化成型的单体构件，不存在装配间隙带来的附加热阻，长期使用也不会出现拼接松动、导热性能衰减的问题，可靠性远高于拼接式的散热组件。

　　针对不同的发热功率场景，这款结构也可以通过调整肋片数量、肋片高度、基板厚度来匹配不同的散热需求，不需要大幅改动安装孔位的位置，就能适配同安装尺寸下不同功率等级的发热器件，具备很好的衍生适配性。在做三维建模的时候，这类结构需要重点关注肋片的阵列间距一致性、基板安装孔的位置度、接触面的平面度要求，这些参数直接决定了后期加工出来的成品能不能顺利安装、能不能达到设计的散热性能，尤其是肋片和基板连接的根部位置，建模时要保留合适的工艺圆角，既可以减少挤压成型时的应力集中，也能增大肋片和基板的连接面积，降低热量从基板传导到肋片的热阻。
