瓦茨微型自动排气阀结构三维设计

　　在闭式水循环、小型供暖管路、紧凑型液压站以及民用净水设备的管路布局中，积气问题始终是影响系统运行效率的核心痛点之一，管路高点残留的空气会形成气阻，阻断介质流通路径，轻则造成管路流量不足、末端设备换热效率骤降，重则引发局部水锤、压力波动，损坏管路密封件与配套仪表。这款微型排气阀的设计，正是瞄准小通径管路的高点排气需求，适配3/8英寸的管路连接规格，整体结构紧凑，能够在安装空间极度受限的场景下完成部署，比如壁挂式采暖炉内部管路、小型实验台水循环系统、紧凑型工业冷水机的支路高点，都能看到这类微型排气阀的应用。

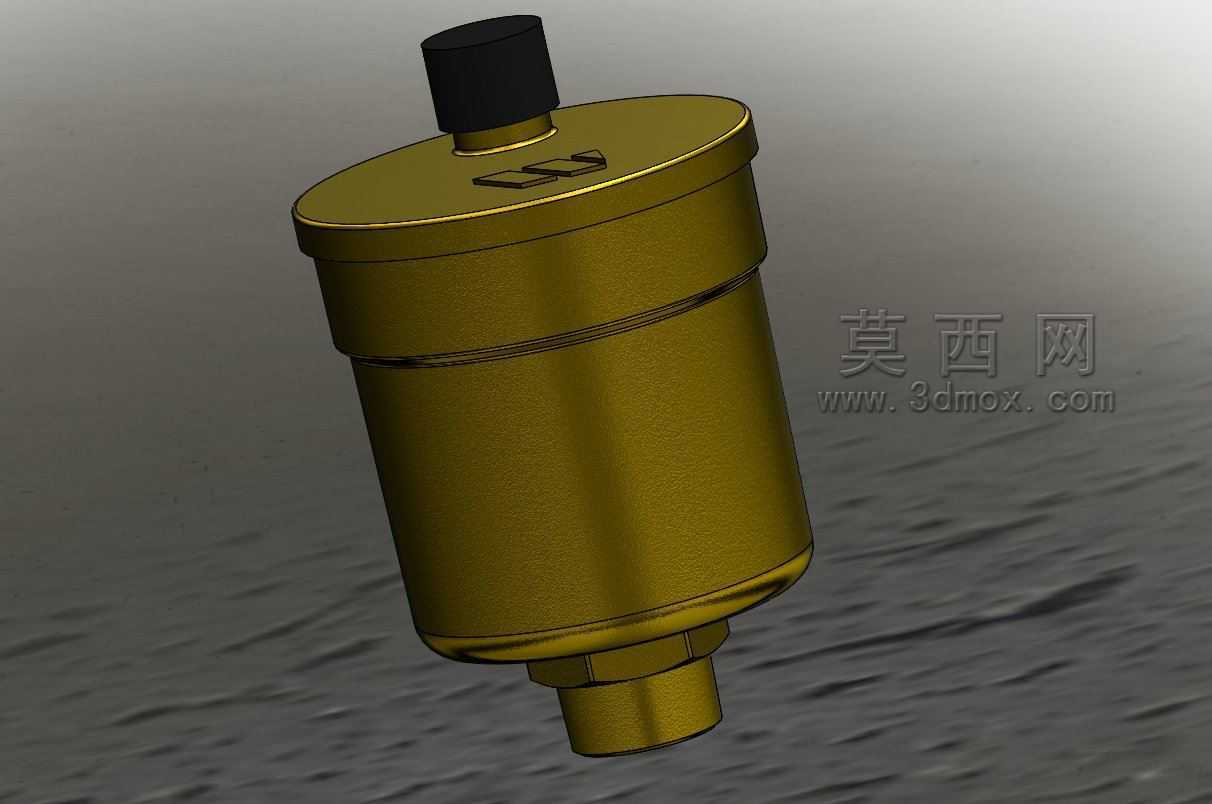

　　从结构设计逻辑来看，这款排气阀采用立式筒状布局，整体外壳采用黄铜材质一体加工成型，表面做钝化处理，兼顾耐腐蚀性与结构强度，黄铜材质的导热性也能快速适配管路介质的温度变化，避免因温差产生的凝露影响阀件内部密封性能。阀体下部为外螺纹连接端，直接拧入管路预设的高点螺纹接口即可完成安装，不需要额外加装过长的转接接头，最大限度压缩安装后的轴向占用空间。阀体上部设置黑色的手动排气旋钮，在系统初次充水调试阶段，可以手动旋开旋钮快速排出管路内积存的大量空气，待系统正常运行后，旋钮复位，阀件进入自动排气工作状态。

　　内部浮体结构采用低密度耐水材质加工，浮体的升降行程经过精准计算，当阀腔内积存空气达到一定体积时，介质液位下降，浮体随之下落，带动密封塞离开排气口，阀腔内的空气在系统压力作用下从上部排气缝隙排出；随着空气排出，介质液位回升，浮体上浮，带动密封塞压紧排气口，避免介质从排气口泄漏。整个动作过程不需要外接电源或者额外控制信号，完全依靠阀腔内的液位变化自动完成，能够实现无人值守下的持续排气功能。

　　从安装边界来看，这款阀件整体为圆柱形结构，最大外径控制在极小范围内，安装时只需要预留阀体本身的径向空间，以及上部旋钮的手动操作空间即可，不需要为阀件预留过大的检修空间，因为其内部结构简单，运动部件少，长期运行的故障率极低。阀体中部的环形接缝是上下壳体的压合密封位置，加工时保证了同轴度，避免因装配偏差导致的浮体卡滞问题，上部的品牌标识区域采用凹陷式压铸成型，不会额外增加阀体的外形尺寸，也不会在安装时与周边管路、支架产生干涉。

　　在实际选型匹配过程中，这类微型排气阀需要注意安装方向必须保持竖直，保证内部浮体能够沿垂直方向顺畅升降，如果倾斜角度过大，会导致浮体与阀体内壁产生卡滞，无法正常触发排气动作。同时其适用的介质为清水或者属性接近的非腐蚀性流体，不能用于含有大量杂质、粘稠度较高的介质管路，否则杂质会进入阀腔，卡滞浮体或者堵塞排气口，造成排气功能失效。连接端的螺纹规格为标准3/8英寸管螺纹，安装时在螺纹处缠绕适量生料带即可保证密封，不需要过度拧紧，避免铜质阀体因受力过大产生螺纹滑牙或者壳体开裂。

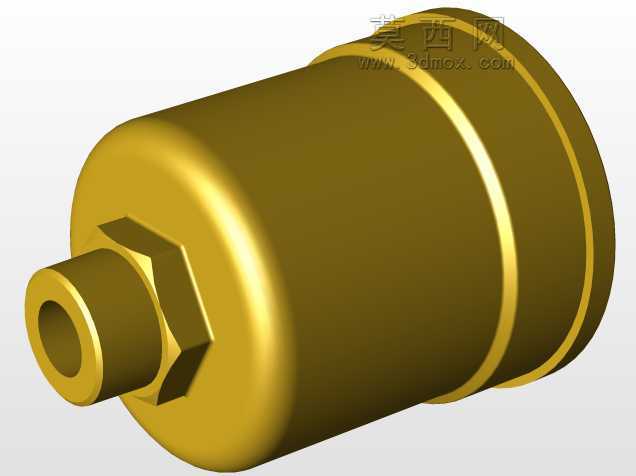

　　对比常规尺寸的自动排气阀，这款微型产品的排气速率虽然不适合大管径主路的大流量排气需求，但在支路、末端设备、小型集成系统的高点排气场景下，其紧凑的尺寸优势是常规阀件无法替代的，很多集成度较高的成套流体设备内部，留给阀件的安装空间往往只有几厘米，常规排气阀根本无法部署，这类微型阀件就成了唯一的选型方向。建模过程中对阀体的壁厚做了等比例还原，下部连接端的螺纹长度符合实际安装需求，上部旋钮的防滑纹理、阀体底部的六角拧装面都做了细节还原，能够直接用于管路装配的干涉检查、设备布局的可视化演示，也可以作为暖通设计、小型流体设备设计的标准阀件模型直接调用，在装配仿真时，可以模拟阀件的安装空间预留是否充足，避免实际生产装配时出现阀件与周边结构碰撞、无法拧装的问题。
