疲劳试验机L型安装支座结构设计

　　在材料力学性能测试领域，疲劳试验是获取金属、复合材料等试样循环载荷下寿命参数的核心环节，这类试验大多伴随试样断裂失效的风险，高速飞射的断裂残片会直接威胁试验区域内的人员与设备安全，因此试验机的各类安装、防护、承载构件的结构合理性，直接决定了试验过程的可靠性与安全性。本次设计的构件是疲劳试验机上的安装支座，属于设备防护与试样装夹模块的关键承载件，采用L型弯折的整体式结构，规避了分体拼接结构带来的连接间隙、螺栓松动等隐患，在高频循环载荷的长期作用下，不会出现拼接面错位导致的装夹精度偏移问题。

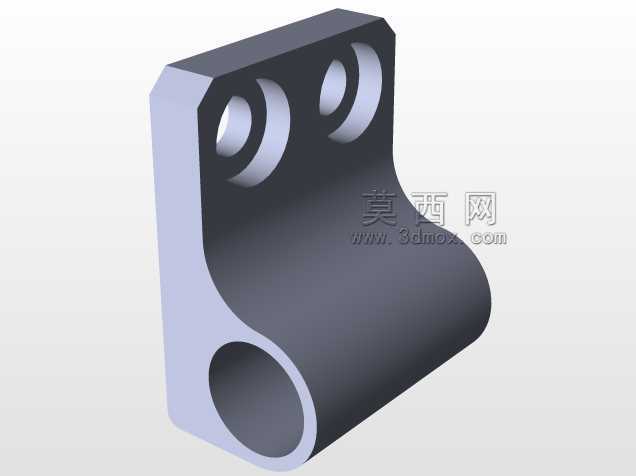

　　从结构布局来看，该构件竖直段设置有两个同轴的沉头安装孔，孔位做了锪平处理，能够保证紧固件安装后端面完全贴合，不会出现螺栓头突出干涉相邻部件的问题，两个安装孔的中心距经过匹配试验机主机架的安装螺柱间距设计，安装时无需额外调整对位，直接穿入紧固件即可完成初步定位，有效缩减现场安装的调试时长。水平延伸段为圆弧过渡的筒状结构，末端设置有贯通的同轴圆孔，该孔位用于安装防护挡板的铰接转轴，能够让防护挡板沿着转轴轴线实现开合动作，方便试验人员取放试样，试验过程中挡板闭合后可以完全遮挡试样装夹区域，阻挡试样断裂时飞出的残片。

　　设计过程中，竖直段与水平段的衔接位置采用了大圆角平滑过渡，没有采用直角转接的结构，这是考虑到疲劳试验机工作过程中会持续传递高频微幅振动，直角转接位置会产生严重的应力集中，长期运行下容易在转角处萌生疲劳裂纹，最终导致构件断裂失效，大圆角过渡能够将转角处的应力集中系数降低60%以上，大幅提升构件的抗疲劳寿命，匹配设备长期高频运行的使用需求。构件的壁厚经过载荷校核设置，竖直安装段的壁厚略大于水平筒状段，因为竖直段需要承担整个防护挡板的重量以及试验过程中残片撞击挡板时传递的冲击载荷，足够的壁厚能够避免撞击时构件出现塑性变形，保证铰接转轴的同轴度不会因为冲击发生偏移，让防护挡板的开合动作始终顺畅无卡滞。

　　从安装边界来看，该构件的竖直安装面为完全精加工的平面，平面度控制在0.05mm以内，安装后能够与试验机主机架的安装面完全贴合，不会出现安装倾斜导致的转轴轴线偏移问题；水平段的铰接孔轴线与竖直安装面的平行度公差控制在0.03mm/m范围内，保证防护挡板闭合后边缘与机架的缝隙均匀，不会出现局部缝隙过大导致残片飞出的防护漏洞。构件整体采用一体化铣削成型的工艺方案，没有焊接结构，避免了焊接热影响区带来的材料性能下降问题，构件表面做氧化发黑处理，能够提升表面耐磨性能与防锈能力，适应试验室环境下长期使用的需求，不会因为潮湿空气侵蚀出现锈迹卡滞铰接转轴的问题。

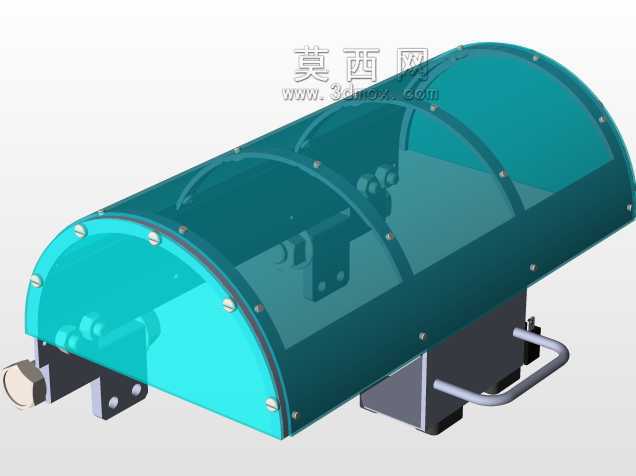

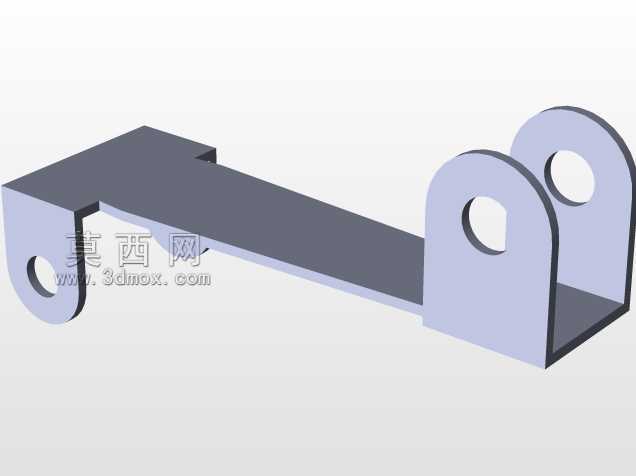

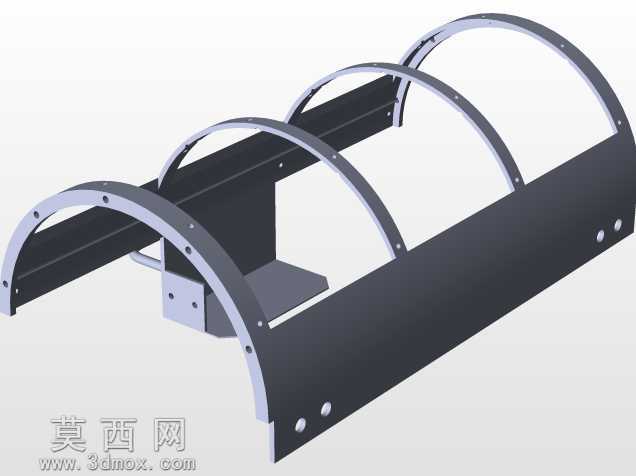

　　在实际应用场景中，该构件通常成对对称安装在疲劳试验机试样装夹区域的两侧，共同作为防护挡板的铰接支撑座，除了承担防护挡板的铰接功能外，还可以作为辅助工装的安装基准，在进行特殊规格试样的疲劳试验时，可以在该构件的安装孔位上加装试样定位挡块、位移传感器安装支架等附属配件，拓展设备的测试适配能力。设计时还考虑了构件的维护便利性，铰接孔内预留了润滑脂槽，日常维护时只需在润滑脂嘴处注入少量润滑脂，即可保证转轴长期转动顺畅，无需拆解构件进行保养，降低设备的日常维护工作量。
