钳形电流检测手持设备结构设计

　　在工业电气运维、家装电路检修、配电系统日常巡检场景中，无需断开被测线路即可完成交流电流检测的钳形检测设备，是一线电工、电气调试人员随身携带的核心工具，区别于传统串联式电流表需要拆接线、中断供电的操作逻辑，钳形结构的核心优势在于通过开合式磁环套住被测导线，利用电磁感应原理获取电流数值，全程不影响线路正常供电，尤其适合带电作业、无法断电的生产现场检测需求。

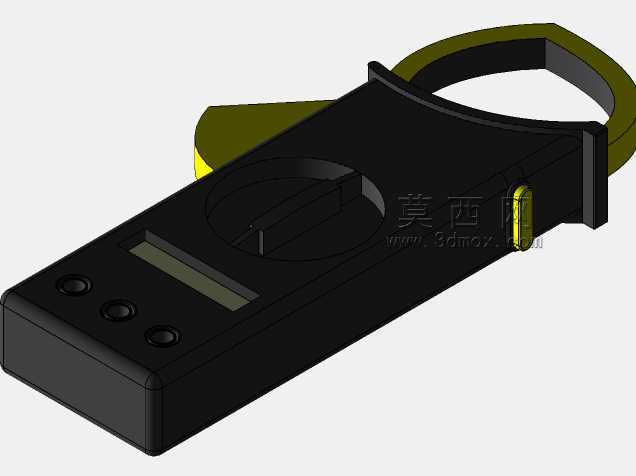

　　这款手持钳形检测设备的结构设计，优先考虑单手握持操作的人机工程逻辑，整体机身采用长条形圆角过渡造型，握持区域做了微弧收边处理，操作人员单手持握时，食指可自然搭靠在钳头开合扳机位置，拇指与其余三指环绕机身即可稳定持握，长时间巡检作业也不易产生手部疲劳。机身正面布局了三个实体操作按键与一块长条形液晶显示窗，按键采用凸起式橡胶材质，按压行程适中，即便佩戴绝缘劳保手套也能准确触发操作，显示窗做了下沉式防护设计，边缘高出屏幕表面0.8mm，日常放置、磕碰时不会直接刮花显示面板。

　　钳头部分采用C型开合结构，磁环包裹在高强度绝缘工程塑料外壳内部，开合铰链处设置了复位扭簧，松开扳机后钳头可自动闭合对齐，保证磁路闭合严密，减少测量误差。钳头开口尺寸适配常规工业场景下的单股导线、多股电缆检测需求，最大可容纳直径30mm的电缆穿过，覆盖绝大多数低压配电线路、设备动力线的检测场景。钳头与机身衔接位置做了加厚加强筋处理，频繁开合使用时不会出现连接位置开裂、松旷的问题，绝缘外壳的壁厚均匀控制在2.5mm，既满足电气绝缘防护的安全要求，也不会过度增加整机重量。

　　机身内部的结构布局采用分层设计，上层为显示模块与按键电路板，中层为信号处理电路与采样元件，下层为电池仓，各模块之间通过定位柱与卡扣固定，减少螺丝使用量，装配与后期维护拆解都更加便捷。电池仓设置在机身尾部，采用滑盖式仓盖，无需工具即可打开更换电池，仓盖边缘设置了橡胶密封圈，可抵御日常使用中的灰尘、少量溅水侵袭，适配车间、户外工地等复杂使用环境。机身侧面预留了功能扩展接口的安装位，可根据不同版本需求拓展电压、电阻测量等附加功能，接口位置做了内凹设计，闲置时可通过配套橡胶塞封堵，避免异物进入。

　　从安装边界与尺寸适配角度看，整机长度控制在210mm左右，钳头闭合状态下最大宽度为85mm，机身握持位置宽度为42mm，可轻松放入常规电工工具包的侧袋中，不会占用过多收纳空间。整机重量控制在280g以内，单手持握长时间举升测量高处线路时，不会给手腕造成过大负担。钳头开合角度最大可达60度，套入导线时无需刻意对准，操作容错率更高，即便是狭窄的配电箱内部，也能顺利完成钳入操作。

　　在细节结构处理上，所有外壳拼接位置都做了错位止口设计，拼接缝隙均匀控制在0.3mm以内，既提升了整机外观质感，也能避免灰尘、水汽从拼接缝隙进入机身内部。按键周边做了凸起的围边，液体泼溅时会顺着围边流走，不会顺着按键缝隙渗入电路部分。钳头咬合面做了精准的对位结构，闭合后两个半环的端面完全贴合，磁路气隙控制在0.1mm以内，保证小电流测量时的数值准确性。机身尾部设计了挂绳孔，可搭配手腕挂绳使用，高空作业时将挂绳套在手腕上，避免设备失手坠落造成损坏。

　　不同于台式检测设备需要固定安装使用，这款手持钳形检测设备的所有结构设计都围绕移动作业场景展开，没有多余的外置突出结构，所有边角都做了R3以上的圆角处理，放入工具包时不会刮损其他工具，取放时也不会勾挂衣物、线缆。外壳材质选用具备抗冲击性能的ABS工程塑料，表面做了细磨砂处理，握持时摩擦力充足，手上沾有少量油污、汗水时也不会打滑。内部电路板的固定位置都设置了橡胶减震垫，意外从1.2米高度跌落至水泥地面时，冲击力会被减震垫缓冲，避免电路板上的贴片元件受冲击松脱，提升设备的耐用性，适配一线作业场景下粗放的使用环境。
