农用滚筒式谷物筛分除杂设备结构设计

　　在粮食收储、粮油加工以及小型农产品处理站点的日常作业中，原粮收获后夹带的秸秆碎屑、瘪粒、砂石杂质一直是影响后续仓储、加工品质的核心问题，这款滚筒式谷物筛分设备正是针对这类分散式、中小处理量的作业场景开发的物理分离装备。区别于传统平面振动筛的往复激振结构，该设备采用卧式倾斜布置的冲孔滚筒作为核心筛分执行件，依托滚筒回转过程中物料的自重滚落、不同粒径颗粒穿过对应筛孔的原理完成分级作业，作业过程中物料在滚筒内持续翻转、抛散，不会像平面筛那样容易出现筛孔被长纤维秸秆堵塞的问题，对于含水率略高的潮粮也有更好的适配性，不需要频繁停机清理筛面。

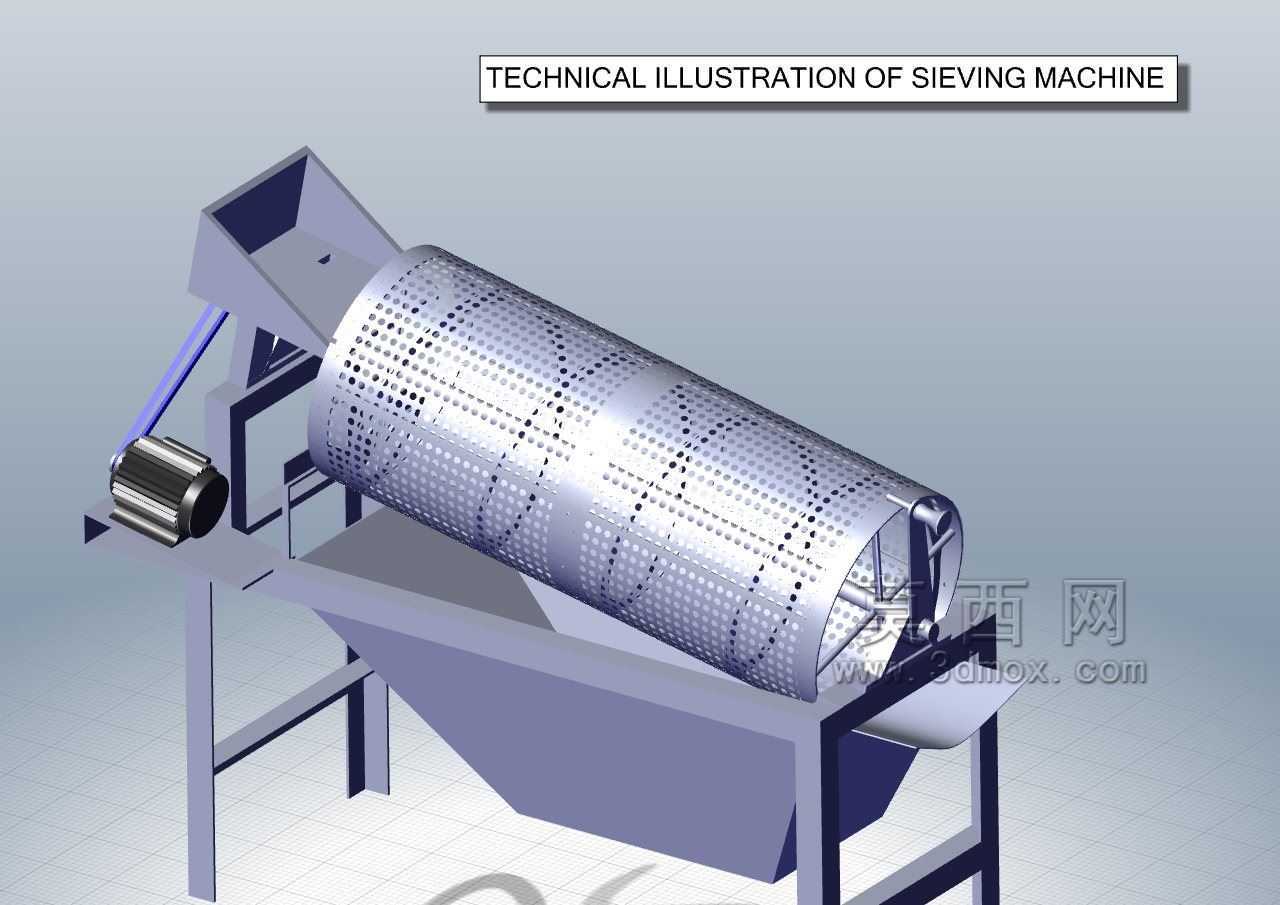

　　从整机结构布局来看，设备采用方管焊接的一体式机架作为承载基础，所有功能部件均集成在机架上，不需要额外做混凝土基础浇筑，只要放置在硬化平整的地面上即可投入使用，对于流动收粮点、小型加工坊这类经常需要转场作业的场景十分友好。进料端设置了向上倾斜的导料溜槽，物料可以直接从脱粒机出料口、人工上料或者皮带机转接进入溜槽，顺着溜槽滑入滚筒内部，不需要额外配置强制进料机构，减少了易损件数量。驱动单元布置在滚筒侧下方，通过减速机构带动滚筒两端的托轮摩擦驱动滚筒回转，相比齿轮外圈传动的结构，摩擦驱动的运行噪音更低，冲击载荷更小，日常维护只需要定期检查托轮的磨损情况即可，不需要做齿轮润滑、啮合间隙调整这类复杂的维保操作。

　　滚筒作为核心筛分部件，采用分段变孔径设计，沿物料流动方向筛孔尺寸逐步缩小，物料从进料端进入后，随着滚筒回转逐步向出料端移动，过程中小于第一段筛孔的小粒径砂石、碎粒首先透过筛孔落入下方的集料斗，饱满的谷粒顺着滚筒流动到中段透过对应孔径的筛孔进入成品集料区，大于筛孔的大杂质、长秸秆则从滚筒末端的排杂口排出，一次作业即可完成除杂、分级两道工序。筛网采用模块化的快装结构，每一段筛板都通过卡扣固定在滚筒的框架上，针对不同作物的筛分需求，比如小麦、水稻、油菜籽的粒径差异，可以快速更换对应孔径的筛板，不需要整体更换滚筒，大幅降低了多品类作业场景下的配件成本。

　　设备的操作适配性做了双向兼容设计，既可以配套减速电机实现电动连续作业，适配有稳定供电的固定加工站点，也可以在无供电的偏远作业区域，通过外接手摇传动机构实现手动操作，手动模式下的传动比经过优化，单人操作即可带动滚筒平稳回转，适合小批量农户自留粮的筛分处理。下方的集料斗采用倾斜溜槽结构，筛下的物料可以顺着溜槽直接滑入接料袋或者下方的输送设备，不需要额外在设备内部设置输送绞龙，减少了物料在设备内部的残留，切换不同物料作业时的清理工作量更小。

　　从安装边界尺寸来看，整机长度控制在2.2米以内，宽度不超过1.1米，进料端高度1.4米左右，出料端高度0.8米，不管是放置在小型加工车间内，还是搭载在流动作业的农用三轮车上，都不会出现空间干涉问题。机架底部预留了脚轮安装孔位，用户可以根据自身需求加装万向脚轮，方便在作业场地内短距离移动设备。设备的所有转动部位都设置了安全防护罩，驱动电机、传动带轮完全封闭在护罩内部，避免作业过程中衣物、工具卷入转动部件造成安全隐患，符合农用装备的安全设计要求。

　　在实际作业过程中，该设备的处理量可以通过调整滚筒的倾斜角度、回转转速来适配不同的作业需求，当需要大处理量作业时，可以适当加大滚筒的倾斜角度，让物料在滚筒内的流动速度加快，提升单位时间的过料量；当需要更高的筛分精度时，可以减小倾斜角度，让物料在滚筒内停留更长时间，保证杂质充分筛除。相比传统的风选式除杂设备，这款筛分设备不需要配置风机，作业过程中不会产生大量扬尘，作业环境更友好，也不会因为风力大小控制不当造成饱满谷粒被吹走的损耗问题，分离精度更稳定。
