农用颗粒物料筛分进料设备结构设计

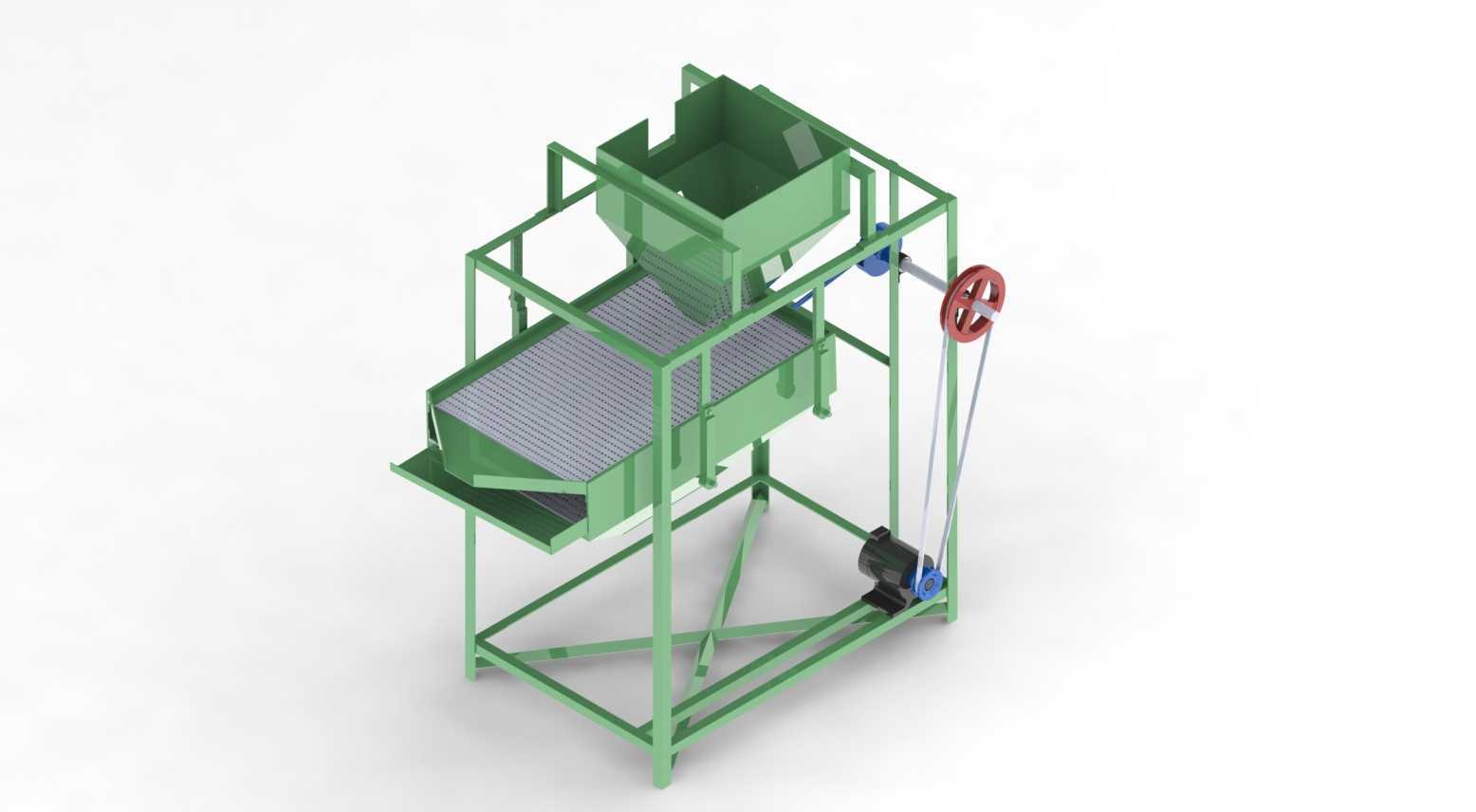

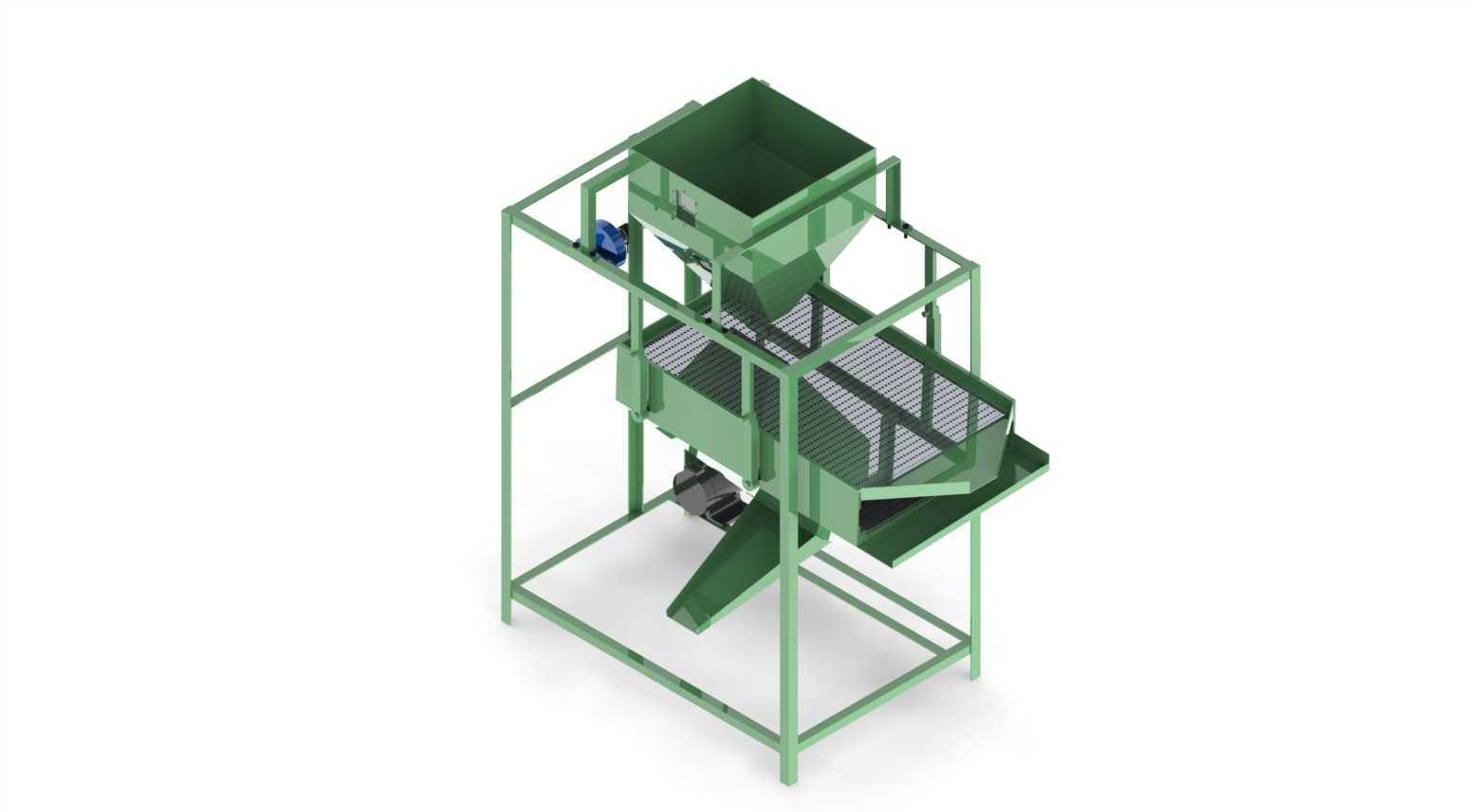

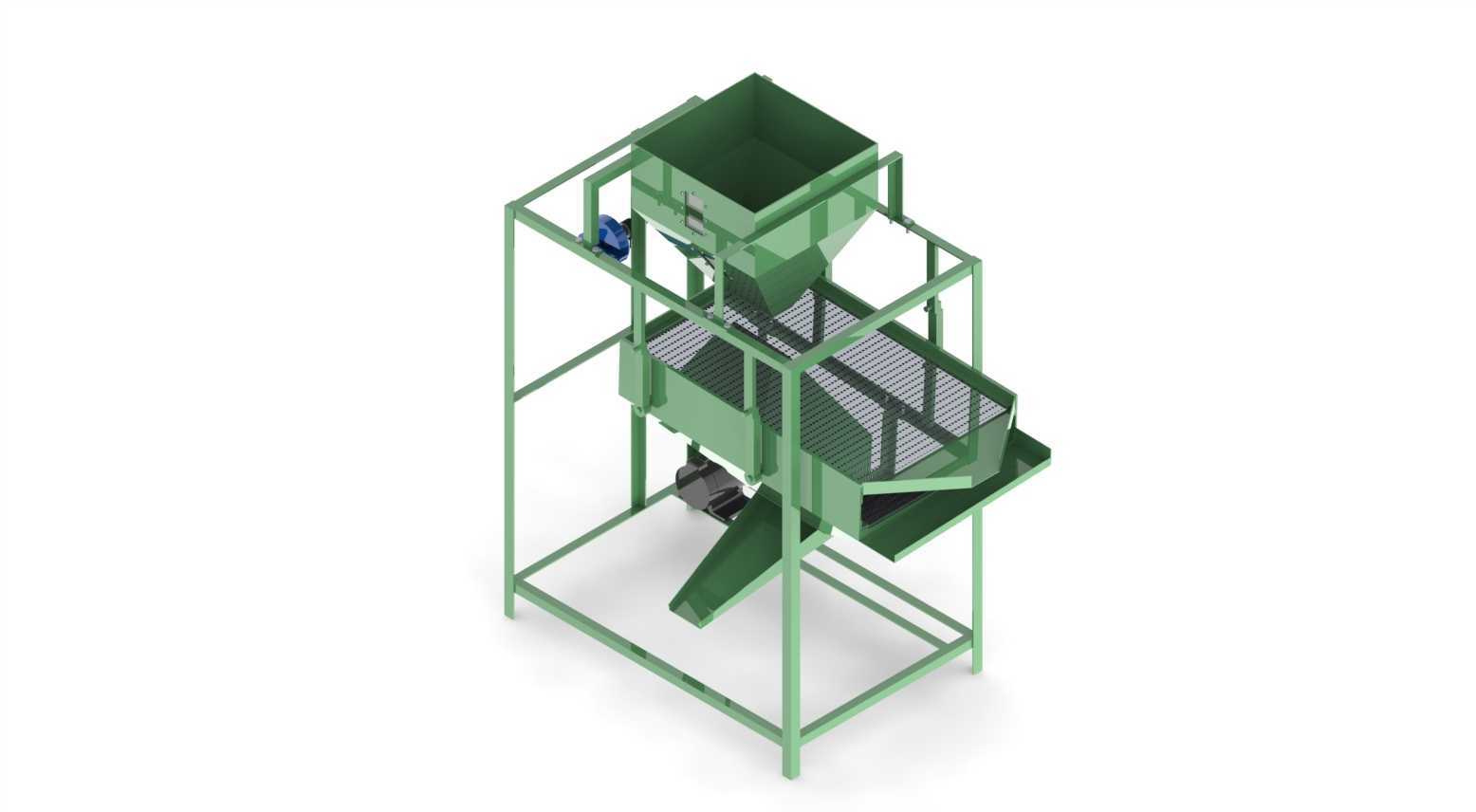

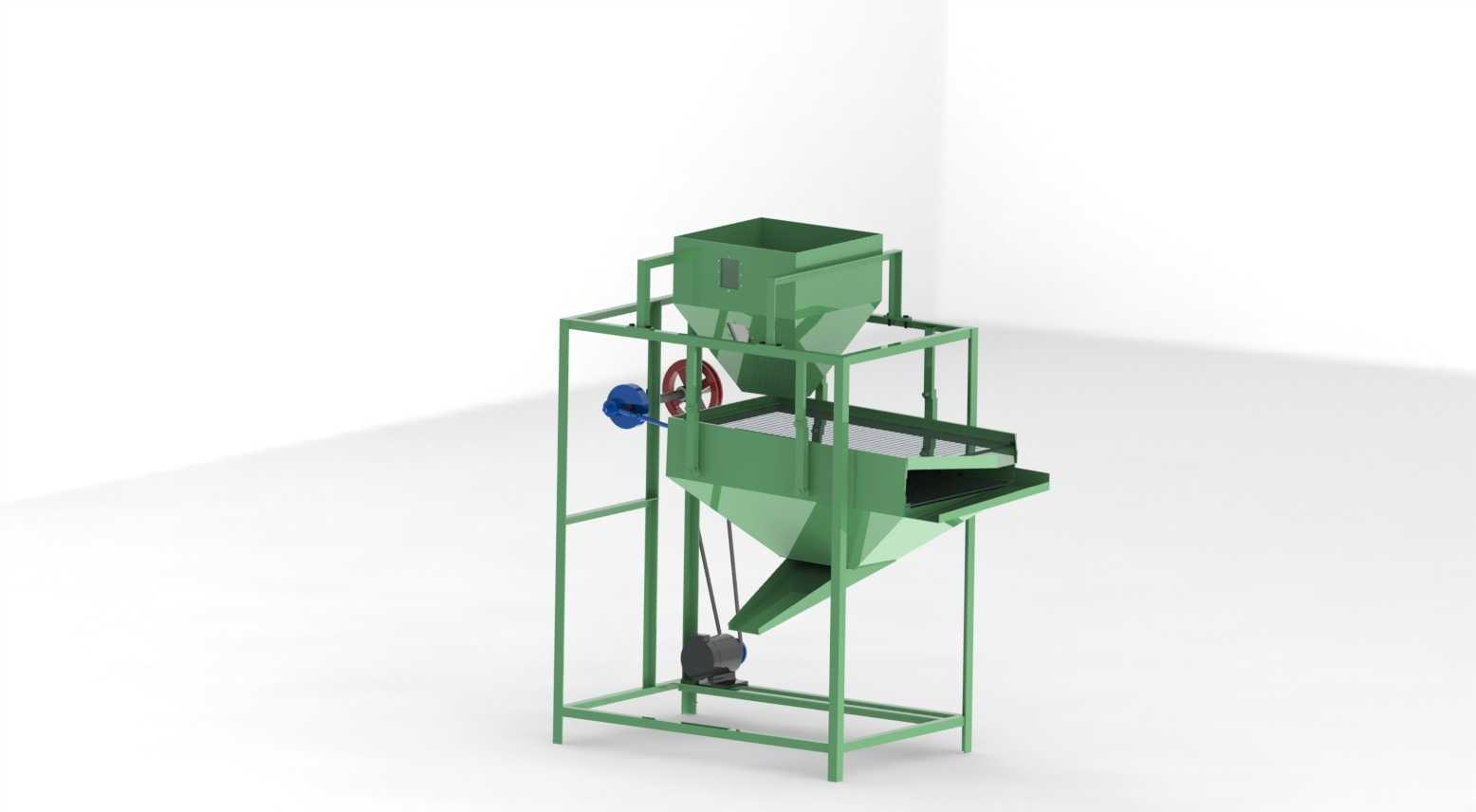

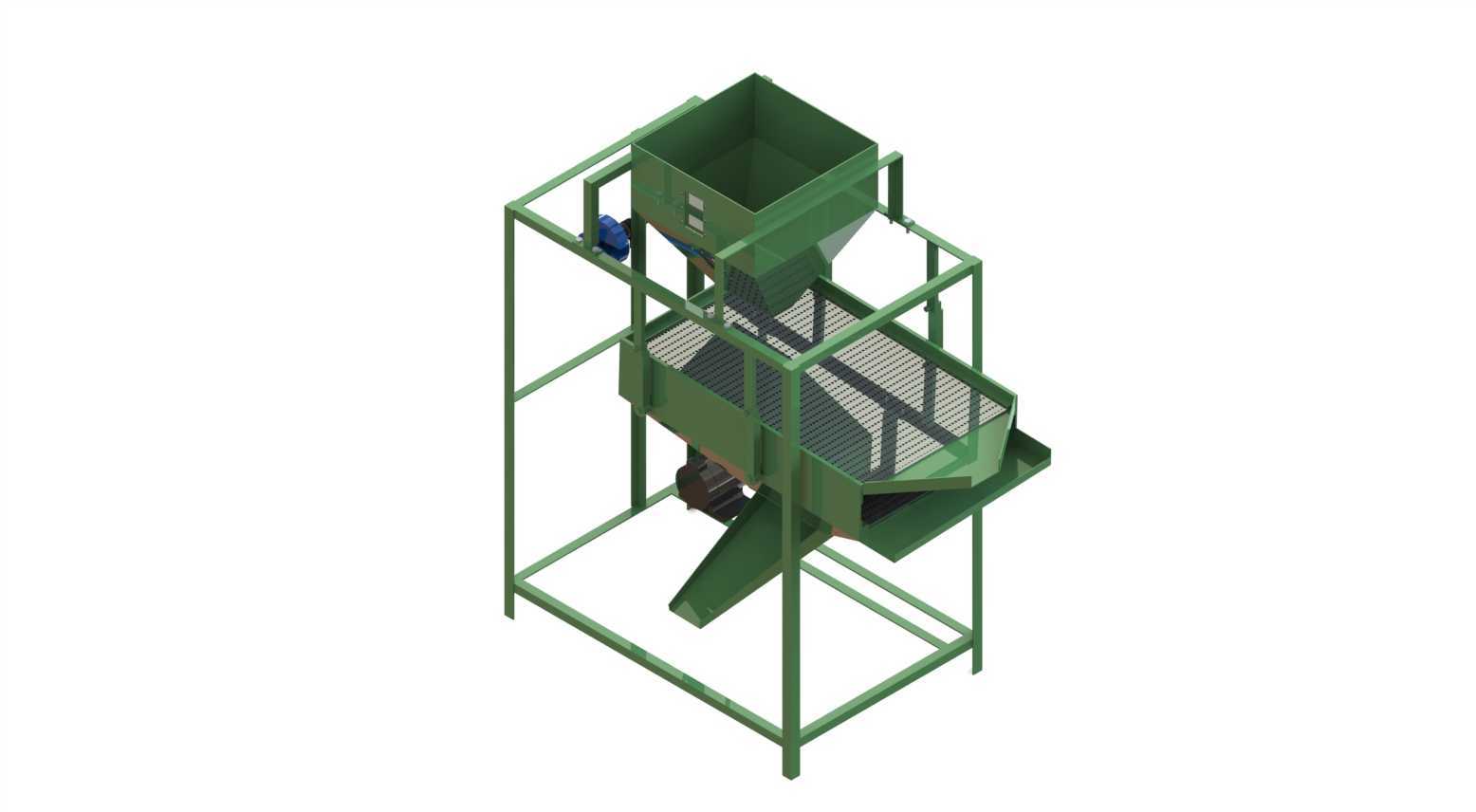

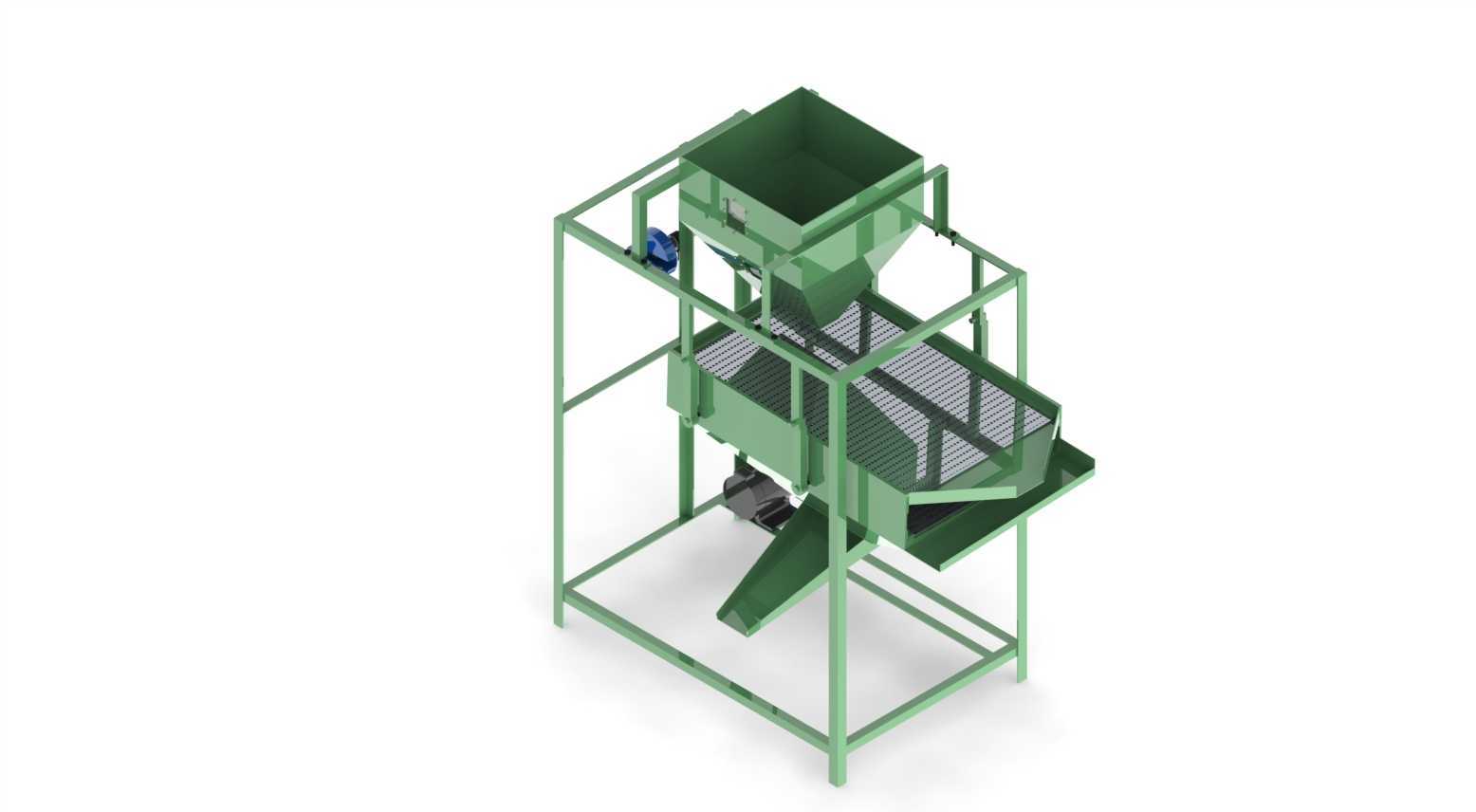

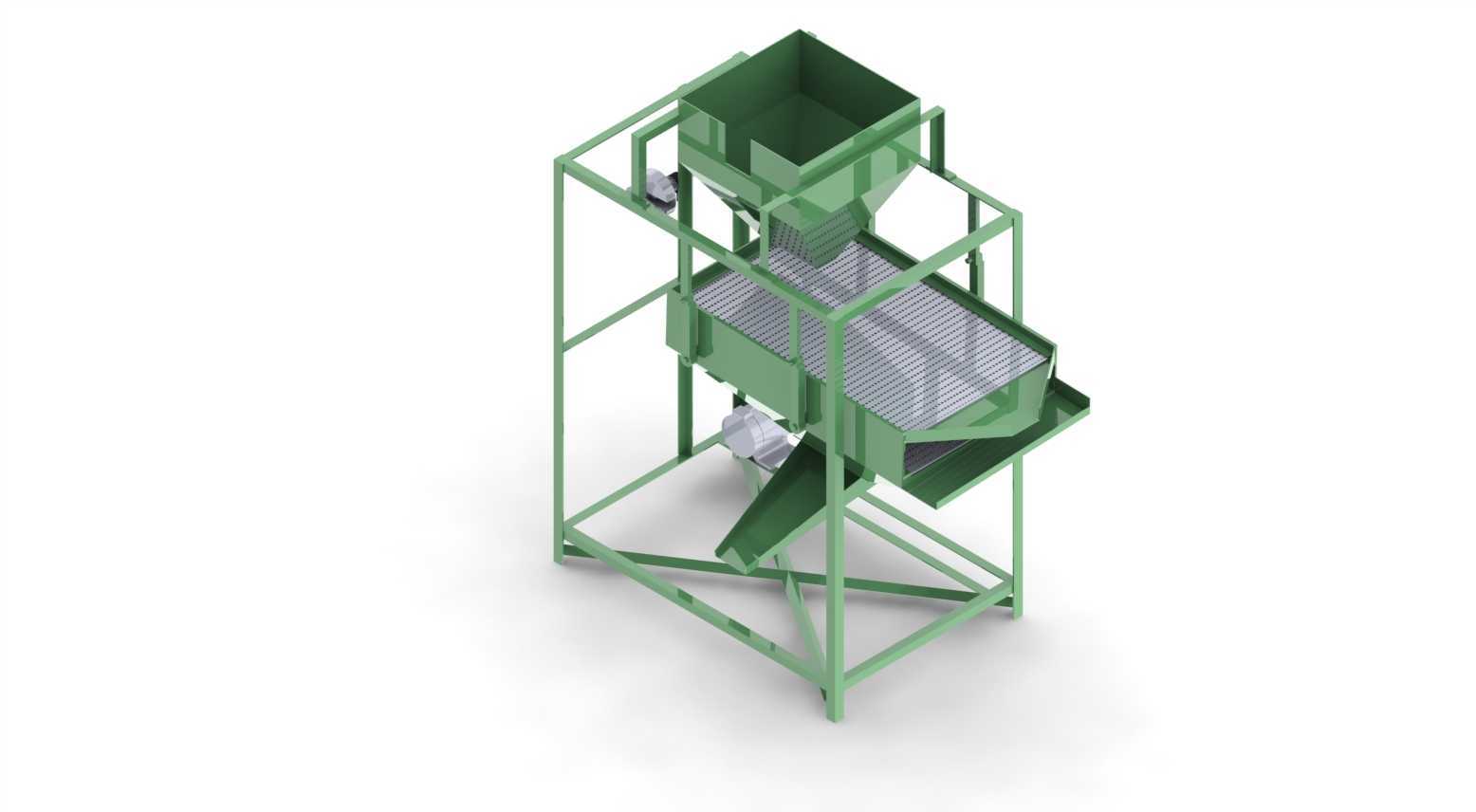

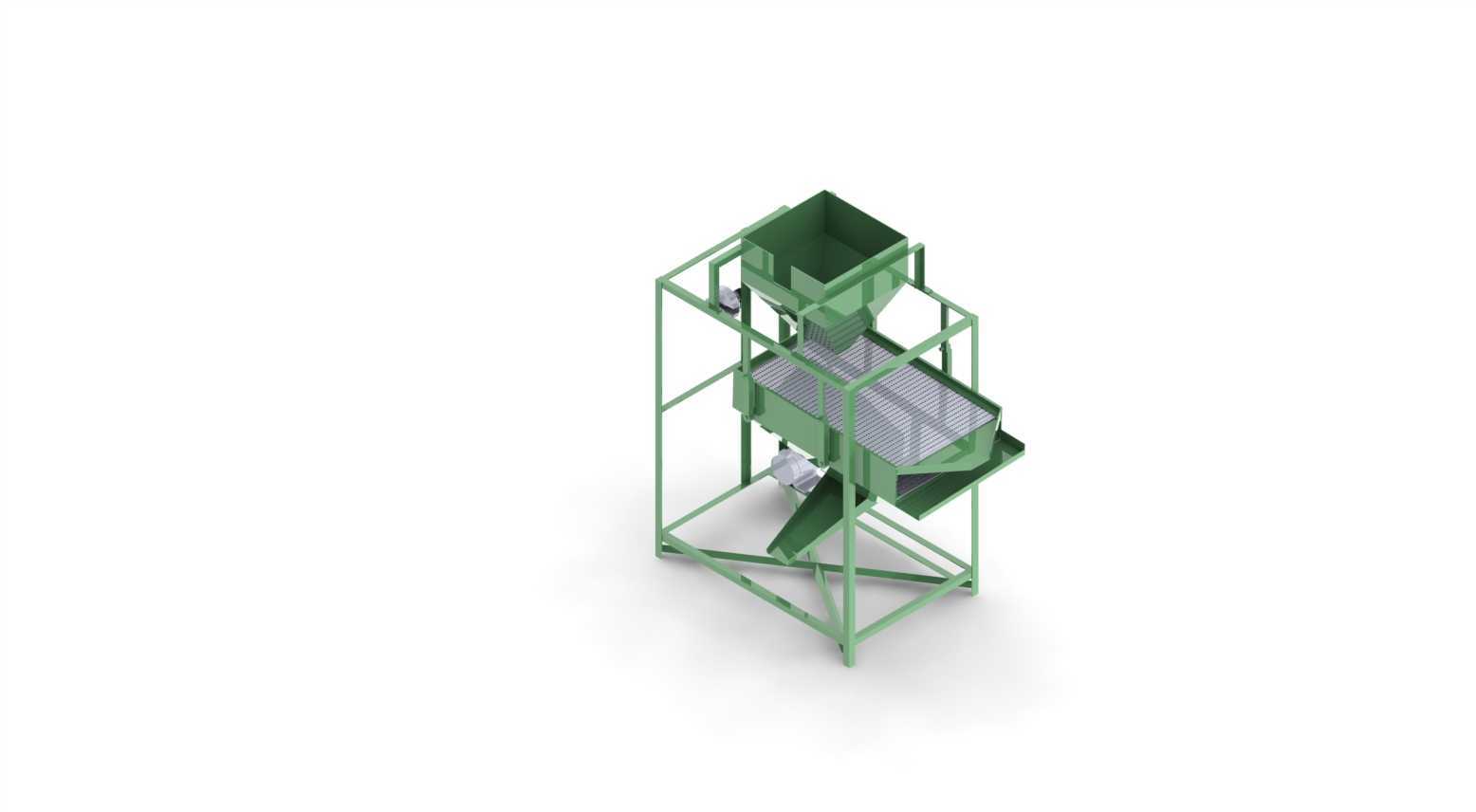

　　这套设备的核心应用场景集中在小型农产品加工、粮油初加工以及散料预处理工段，针对颗粒状物料完成进料与分级筛分的连续作业，适配太阳能供电的离网作业场景，可在无稳定市电接入的田间地头、乡村加工点独立运行，解决偏远地区散料加工的供电与设备集成痛点。从结构布局来看，设备采用方管焊接成型的一体式框架作为承载主体，所有功能模块均集成在框架内部，整体安装边界控制在长1200mm、宽800mm、高1800mm范围内，底部预留四个地脚安装孔位，可直接固定在硬化地面或者简易钢制基座上，不需要额外做复杂的混凝土基础，拆装转运都比较方便，适合流动式加工点的频繁转场需求。上部的进料斗采用上宽下窄的倒棱台结构，斗壁倾斜角度设置为55度，这个角度是针对粮食类颗粒、

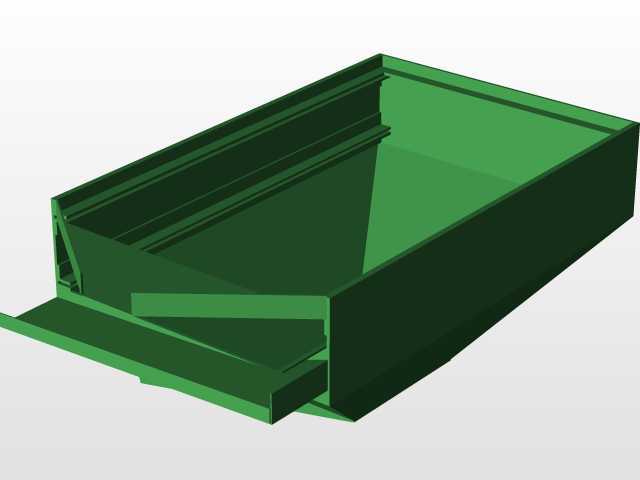

　　小型坚果、饲料颗粒等常见散料的安息角测算后确定的，能够保证物料依靠自重顺畅下滑，不会在斗壁发生粘黏、架桥堵料的问题，料斗下部设置可调式插板阀，可根据下游筛分效率灵活调整进料流量，避免单次进料过多造成筛面过载堵孔。筛分单元采用倾斜布置的冲孔筛面，筛面倾角设置为12度，筛网下方配置振动驱动组件，振动参数匹配颗粒物料的分层透筛需求，可将进入筛面的物料按照粒径大小分成两个等级，筛上物沿筛面倾斜方向从侧部出料口排出，筛下物透过筛孔落入下部集料斗从正面出料口排出，两个出料口的位置错开布置，方便后续分别接料输送，不会出现混料问题。驱动单元的安装位置做了专门的减震设计，驱动组件与机架连接的位置加装橡胶减震垫，既能够保证振动动力有效传递到筛面，

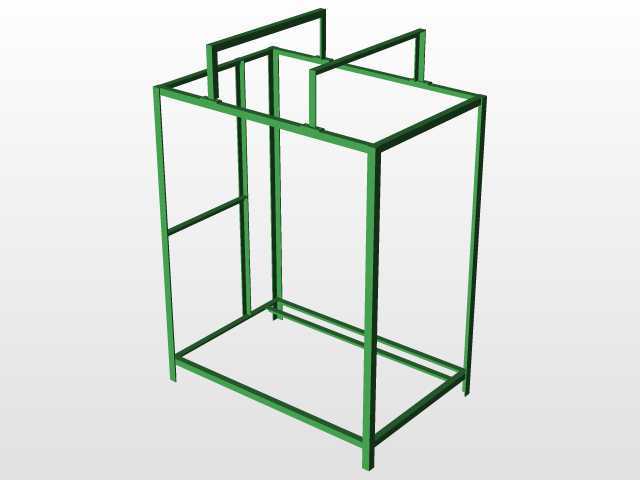

　　又能避免振动直接传导到机架造成整体设备共振移位，降低设备运行时的噪音水平。整套设备的结构设计做了充分的轻量化考量，框架采用40*40mm规格的标准方管焊接，在保证整体结构强度、承受满载物料重量不变形的前提下，尽可能减少冗余的结构件，整体自重控制在合理范围内，配合小功率驱动即可满足作业需求，适配太阳能供电系统的功率输出特性，不需要大功率电源即可稳定运行。从设计思路上，这套设备没有追求复杂的多功能集成，而是聚焦离网场景下散料筛分进料的核心需求，把进料、筛分、分级出料三个核心功能整合在一体式机架上，去掉了不必要的冗余结构，所有易损件比如筛网都采用快拆式固定结构，不需要专用工具即可完成更换，日常维护只需要定期检查紧固螺栓、

　　给驱动部件加注润滑脂即可，对操作人员的技术要求很低，适合基层加工场景的使用需求。设备的所有外露结构件都做了圆角处理，没有尖锐的突出棱角，避免作业过程中发生磕碰伤人的风险，电气走线全部沿方管内部布置，外部加设走线槽保护，避免作业过程中物料掉落、人员剐蹭造成线路破损，提升户外使用的安全性。在实际选型适配时，可根据处理物料的粒径差异更换不同孔径的筛网，不需要改动主体结构即可适配小麦、水稻、油菜籽、饲料颗粒等多种散料的分级需求，设备的进料高度匹配常见的人工倒料、小型皮带机送料的高度区间，不需要额外搭建高位进料平台，减少配套设施的投入成本。
