蒸汽发电原型装置支撑框架结构设计

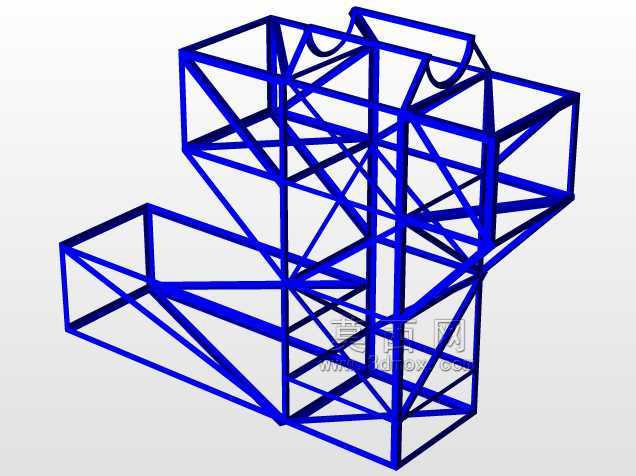

　　该支撑框架是蒸汽发电原型装置的核心承载结构，主要应用于小型分布式能源试验场景、工业余热回收验证平台以及教学实训类能源动力实验装置中，承担整套蒸汽发电系统所有核心部件的承重、定位与形变约束作用，能够在系统运行过程中抵消管路热胀冷缩产生的应力、设备振动带来的交变载荷，保障整套蒸汽发电回路的结构稳定性。整套框架采用空间桁架式结构设计，整体分为上下两个功能承载区间，下部区间为锅炉、给水管路、冷凝回路的安装区域，上部区间为过热器、再热器、蒸汽管路以及动力输出端阀组的安装区域，两个区间通过斜向支撑构件形成力的传导路径，将上部设备的载荷均匀分散到下部的支撑腿上，避免局部应力集中导致的结构变形。设计过程中优先考虑了设备的安装边界约束，

　　框架的所有竖向支撑腿底部预留了与安装基础连接的固定孔位，可直接通过膨胀螺栓与混凝土地面或者钢制试验平台连接，横向与纵向的外轮廓尺寸严格匹配核心设备的安装间距要求，所有用于固定设备的横梁位置都提前预留了通用安装孔位，不需要现场二次打孔即可完成锅炉、过热器、再热器等核心部件的定位安装，大幅缩短现场装配的周期。框架的斜撑布置经过受力校核，在蒸汽管路走向的弯折区域、阀杆集中布置的区域额外增加了交叉斜撑，抵消蒸汽流动过程中产生的管路冲击力，同时在设备运行时的振动传递路径上设置了合理的刚度梯度，避免框架与设备运行频率产生共振。从结构特性来看，整套框架全部采用等截面型材拼接而成，所有连接节点均采用刚性连接设计，既保证了整体结构的抗扭刚度，

　　也兼顾了加工制造的便捷性，不需要复杂的成型工艺即可完成整套框架的加工制作。在实际使用场景中，该框架能够适配1kW功率等级的小型蒸汽发电原型装置，可承载包含锅炉满水状态、管路带压状态下的全部静载荷，同时能够承受设备启停过程中的动态载荷冲击，框架的分层设计也预留了足够的操作维护空间，日常巡检时可以直接到达各个阀组、仪表的安装位置，不需要额外搭设操作平台。针对蒸汽发电系统的高温运行特性，框架的结构设计特意避开了高温管路的直接接触区域，所有与高温部件相邻的支撑构件都预留了足够的隔热间隙，避免高温传导导致的型材强度下降，同时在壁板安装位置预留了固定点位，可根据使用需求加装防护壁板，将高温区域与操作区域进行隔离，提升试验运行过程中的安全性。

　　框架的上部结构特意设计了弧形避让结构，对应蒸汽包的安装位置，不需要切割型材即可完成蒸汽包的就位安装，各个横梁的高度设置充分考虑了管路的自然坡度要求，能够让冷凝水依靠重力自然回流到锅炉侧，减少管路疏水阀的设置数量，简化整套系统的管路布局。在安装适配性方面，框架的各个模块尺寸符合常规车间的运输通道边界要求，可整体吊装转运，也可拆解为平面桁架模块后在狭窄空间内完成组装，适配不同场地的安装条件。对于动力输出端的阀杆操作区域，框架特意预留了无遮挡的操作空间，操作人员可以直接在侧面完成阀门的开关操作、仪表参数的读取，不会被支撑构件遮挡操作视线。整套框架的受力传递路径清晰，竖向载荷直接通过主支撑腿传递到安装基础，水平方向的载荷通过交叉斜撑分解到各个支撑节点，在承受单侧偏载的情况下也不会出现明显的结构形变，能够满足长期试验运行的结构强度要求。
