蒸发式水冷却换热设备结构设计

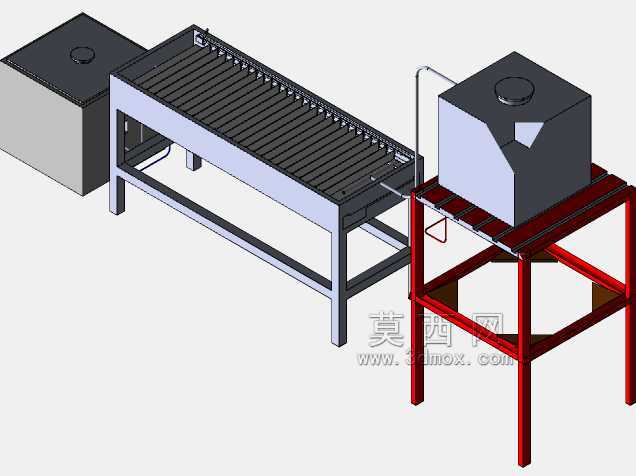

　　在工业循环冷却场景中，这类蒸发式水冷却设备常被布置在生产车间的边角区域，紧邻需要控温的产线设备，比如中频加热工位、小型注塑机的冷却回路旁，不需要额外搭建高大的冷却水塔，适配中小规模生产场景的冷却需求，避免了传统开式冷却塔管路长、热损大、易积杂的问题。整套设备采用分体模块化的布局思路，左侧设置独立的储水箱体，顶部预留检修口，日常补水、清理箱底沉积杂质都可以通过顶部开口操作，箱体直接对接循环管路的回水端，温度升高的回水先汇入储水箱做初步缓冲，避免水流波动直接冲击换热段。中间段为敞开式的换热格栅结构，格栅采用等间距排布的窄缝流道设计，热水从储水箱侧流入格栅流道后，会在重力作用下顺着格栅表面形成均匀的薄水膜，大幅增加水和空气的接触面积，

　　配合空气的自然流通或者辅助通风，带走水膜中的热量，完成初步降温。右侧的核心换热单元架设在红色型钢焊接的支架上，支架采用方管拼焊的框架结构，四根主立柱直接落地，底部预留150mm的安装调整空间，方便现场做地面找平、对接进出水管路，支架上层铺设防滑格栅板，既可以承托换热箱体的重量，也方便运维人员站在上面做设备巡检。核心换热箱体为封闭结构，顶部同样设置圆形检修口，侧面预留管路接口，经过格栅段初步降温的水通过侧边的连通管送入核心换热箱内部，箱内设置折流结构，延长水在箱内的停留时间，配合蒸发换热的原理进一步把水温降到工艺要求的范围，再通过出水管路送到需要冷却的生产设备端，整套循环依靠小型潜水泵提供动力，不需要额外配置大功率的增压泵，

　　降低了运行能耗。从安装边界来看，整套设备横向总长度控制在3.2米以内，宽度方向最大尺寸为1.1米，最高处的换热箱体顶部距离地面高度为2.1米，不需要占用过高的竖向空间，普通标准厂房的层高完全满足安装要求，设备底部不需要做特殊的混凝土基础，只要地面平整度误差在5mm以内，就可以通过支架底部的调整脚调平固定。设计过程中特意把水循环的管路做了最短路径优化，储水箱、换热格栅、核心换热单元之间的连接管路全部采用侧接方式，减少弯头数量，降低管路的沿程阻力，同时管路全部布置在设备主体的侧面，不会占用设备正面的操作空间，日常巡检的时候可以直观看到所有管路的运行状态，出现渗漏也能第一时间发现。换热格栅的支撑框架采用矩形钢管焊接成型，

　　格栅条采用薄钢板折弯制作，表面做镀锌防锈处理，长期接触循环水也不容易出现锈蚀堵孔的问题，格栅段的倾斜角度经过反复调整，既保证水膜可以均匀覆盖整个格栅表面，不会出现局部干区影响换热效率，也不会因为角度过大导致水流速度过快，缩短换热时间。核心换热单元的箱体采用钢板拼焊制作，内壁做防腐涂层处理，避免长期接触水汽出现锈蚀，箱体侧面预留的观察口可以随时查看内部的水位和水流状态，不需要拆开箱体就能判断设备运行是否正常。在实际使用场景中，这套设备可以根据生产需求调整循环水的流量，当产线热负荷较低的时候，可以降低潜水泵的运行功率，减少水的循环量，进一步降低能耗；当夏季环境温度较高、热负荷较大的时候，可以在格栅段上方增加辅助喷淋头，强化蒸发换热的效果，保证出水温度稳定在工艺要求的区间。整套设备的结构没有复杂的精密部件，后期维护只需要定期清理储水箱底部的沉积物、检查管路接口的密封状态即可，运维难度低，适合没有专业运维团队的中小加工车间使用。
