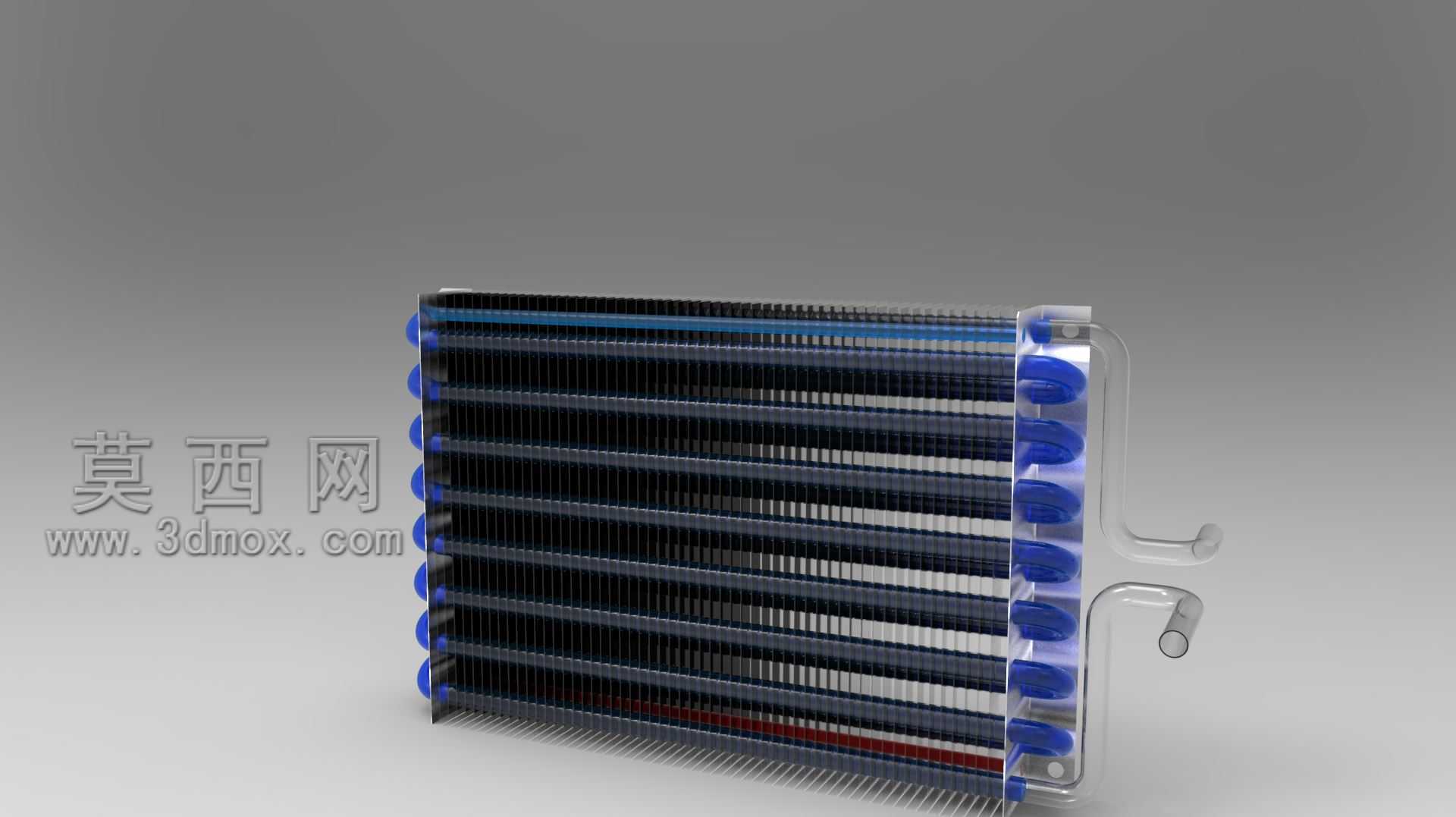

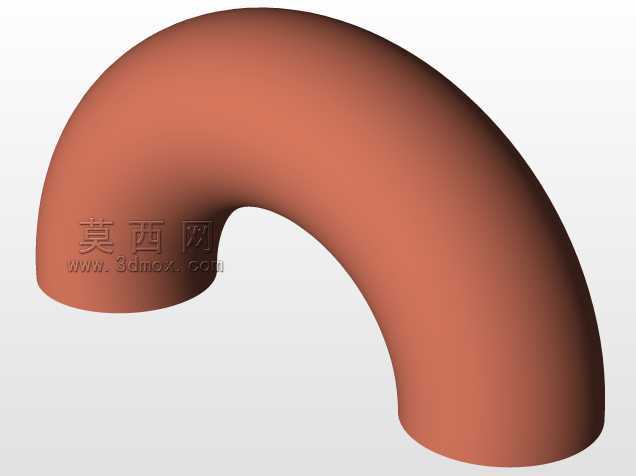

这款管翅式换热结构,是热管理系统里承担介质间热量传递的核心部件,日常在小型制冷机组、电子设备液冷回路、紧凑型工业温控单元里都能见到它的身影,核心作用是让两种不同温度的流体在互不掺混的前提下完成热量置换,把待冷却侧的多余热量持续带走,维持被控对象的温度稳定在设计区间内。从结构设计逻辑来看,这款产品采用了平直翅片搭配多流程平行流管的布局,换热管沿芯体厚度方向分层排布,每根换热管外侧都紧密贴合冲压成型的铝制翅片,翅片上提前冲出与换热管外径匹配的翻边孔,装配时通过机械胀管工艺让换热管外壁与翅片翻边完全贴合,消除接触热阻,最大化扩展空气侧的换热面积——毕竟空气侧的对流换热系数远低于管内流体,增大扩展换热面是提升整体换热效率最直接的工程手段。

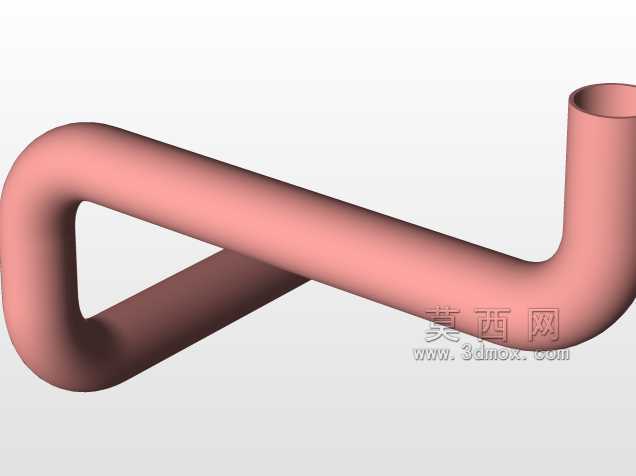

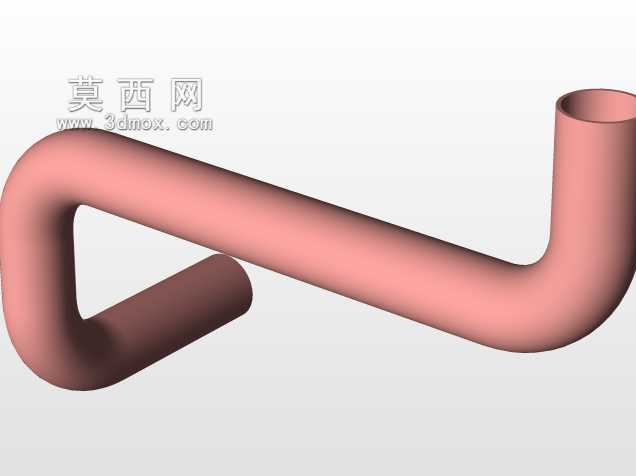

换热管两端连接透明的汇流腔体,腔体上预留了两个弯折的管路接口,分别对应冷却介质的进口与出口,接口处做了圆弧过渡处理,既可以减少介质流入流出时的局部阻力,也能避免管路弯折处的应力集中,提升长期运行下的结构可靠性。在安装边界的考量上,这款换热芯体整体为规整的长方体构型,芯体主体的长宽高比例适配紧凑型设备的内部安装空间,安装时不需要额外预留过大的操作余量,仅需要在芯体前后留出足够的通风流道空间,保证空气可以垂直穿过翅片间隙完成对流换热即可;两侧的介质接口采用标准的快插适配尺寸,可以直接对接常规规格的液冷管路,不需要额外制作转接接头,降低现场装配的复杂度。从功能特性层面来说,这种管翅式结构的换热器空气侧流道阻力较低,
适配小功率轴流风机的送风压头,在小风量工况下也能获得不错的换热效果;管内流道为等径圆管结构,介质流动的沿程阻力可控,不会给循环泵造成过大的负载压力,同时圆管结构的承压能力优于扁管结构,适配常规低压液冷回路的工作压力要求,不容易出现管体破裂渗漏的问题。设计过程中,翅片间距的取值经过了反复权衡:翅片间距过小会导致空气侧流道容易被灰尘、絮状物堵塞,后期维护清理的频率大幅提升,同时流道阻力会急剧升高,超出常规风机的工作区间;翅片间距过大则会导致单位体积内的换热面积不足,芯体整体换热能力达不到设计要求,最终选定的间距参数兼顾了换热效率与后期维护的便利性,在常规工业使用环境下可以长时间稳定运行,不需要频繁拆洗。另外,两端汇流腔采用透明材质制作,
一方面可以在设备调试阶段直接观察管内介质的流动状态,快速判断回路内是否存在气堵、介质流量不足等问题,省去了额外加装视液镜的成本;另一方面透明腔体的结构强度经过校核,可以承受回路正常工作时的压力冲击,不会因为长期压力循环出现开裂泄漏的问题。在实际选型适配时,这款换热器可以根据不同的散热功率需求,通过调整换热管的数量、翅片的总高度、流程的排布方式来匹配不同的工况,不需要大幅改动整体安装尺寸,就能覆盖从几百瓦到数千瓦的散热需求,适配性较强。结构建模过程中,所有配合部位的尺寸都按照实际加工公差进行了预留,比如换热管与翅片翻边的配合间隙、汇流腔与换热管端部的密封配合尺寸,都参考了通用机械加工的公差标准,保证模型导出的工程图可以直接用于生产加工,不需要二次调整尺寸参数。翅片的冲压成型特征也在模型里做了完整还原,包括翅片上的导流压痕、翻边的圆角结构,都和实际量产的零件保持一致,不会出现建模特征与实际加工工艺脱节的问题,方便后续做有限元热仿真、流阻仿真的时候,获得更贴近实际工况的计算结果。
