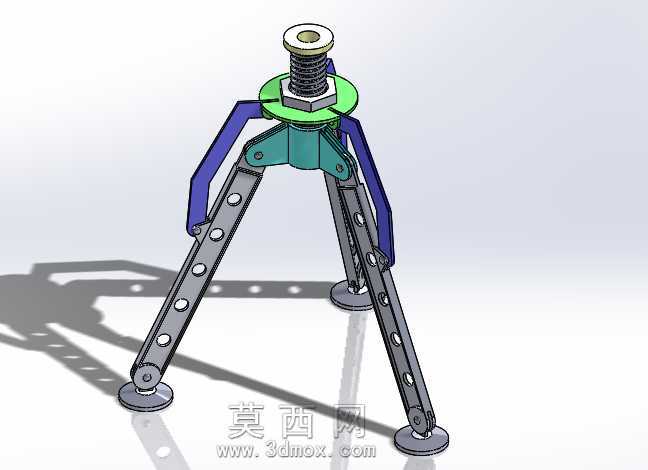

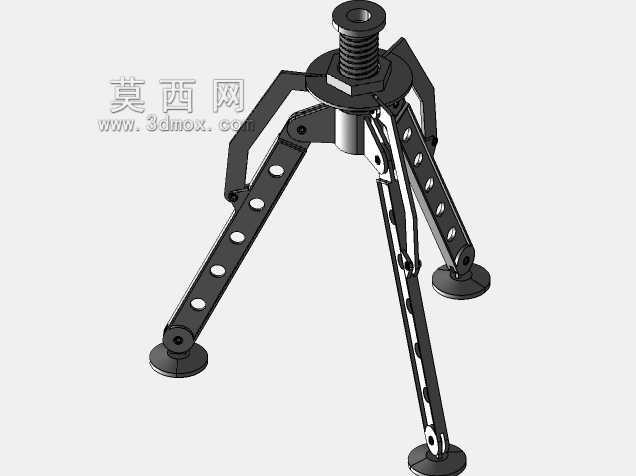

三脚可调式螺旋支撑定位工装结构

　　该三脚支撑结构主要面向中小型零部件加工、装配环节的临时定位与调平需求，常见于机加工工位的工件垫高支撑、轻型设备安装时的水平校准、工装夹具搭建时的辅助承托场景，单支额定承托载荷适配100kg以内的轻型工件，可在不占用大型工装平台空间的前提下，完成小范围的高度调整与姿态固定。结构核心采用顶部螺旋调节副实现高度微调，螺杆与顶部承托盘之间设置推力轴承结构，旋转调节时可避免承托面与工件发生相对滑动摩擦，调节螺杆的螺距选用1.5mm细牙规格，单圈调节行程对应1.5mm高度变化，可实现0.1mm级别的微调精度，满足精密装配时的水平度调整要求。三个支脚采用等角度120°分布设计，每根支腿为双排孔位的槽钢结构件，孔位间距20mm，

　　可通过销轴插拔实现支腿的粗调档位切换，粗调行程覆盖150mm到300mm的支撑高度区间，配合顶部螺旋副的30mm微调行程，整体支撑高度可在150mm到330mm区间内无级调整。支脚末端设置圆形橡胶防滑脚垫，脚垫直径40mm，接触面上加工有环形防滑槽，可在金属工作台面、水泥地面等不同接触面上提供足够静摩擦力，避免支撑受力时发生侧滑偏移，同时橡胶材质可缓冲工件放置时的瞬时冲击，保护工件接触面不被压伤。支腿与顶部中心座之间采用铰接连接，每处铰接点设置耐磨铜套，可降低反复开合调整时的铰接磨损，延长结构使用寿命，三个支腿的开合角度可根据支撑面的实际空间调整，最小支撑占地直径为200mm，最大开合状态下占地直径可达450mm，

　　适配不同大小的安装空间，在狭窄工位内可收拢支腿减小占地，在需要更高稳定性的场景下可张开支腿扩大支撑跨距，提升整体抗倾覆能力。顶部承托盘直径80mm，盘面加工有2mm深度的环形定位槽，可适配带定位凸台的工件底部结构，避免支撑时工件发生水平方向的窜动，承托盘表面做发黑防锈处理，可适应车间内多油污、多切削液的工作环境，不易出现锈蚀卡滞的问题。设计过程中优先考虑了结构的便携性，整体结构无焊接固定部位，所有铰接点、调节部位均可拆卸，单台整体重量控制在2.8kg以内，操作人员可单手携带转移工位，无需借助起重设备即可完成不同工位间的调配使用。支腿上的调节孔位均做倒角处理，插拔销轴时可快速对位，销轴采用带拉环的快卸销结构，

　　无需额外工具即可完成支腿档位的快速切换，调整单台支撑的粗调高度耗时不超过10秒，配合顶部螺旋副的微调，可快速完成工件的三点调平作业，相比传统的垫铁组调平方式，作业效率可提升60%以上。结构受力路径从顶部承托盘传入，经中心调节座均匀分配到三根支腿，最终通过三个脚垫传递到支撑面，每根支腿的受力方向沿支腿轴向传递，避免支腿承受额外的弯曲力矩，在额定载荷下支腿的最大弯曲变形量不超过0.05mm，可保证支撑状态的稳定性，不会出现受力下沉的问题。在装配场景中，该结构可三个一组配合使用，通过分别调整三个支撑点的高度，完成异形工件的水平姿态调整，满足装配时的同轴度、平面度要求；在机加工场景中，可作为辅助支撑顶住工件的悬臂部位，减少加工时的工件振动，提升加工表面质量；在轻型设备安装场景中，可单独作为可调垫脚使用，补偿地面的不平整误差，保证设备安装水平度符合要求。
