立式双缸单配汽阀蒸汽动力装置结构

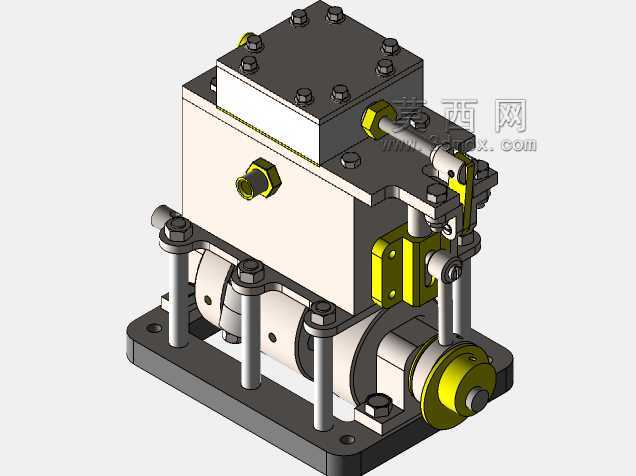

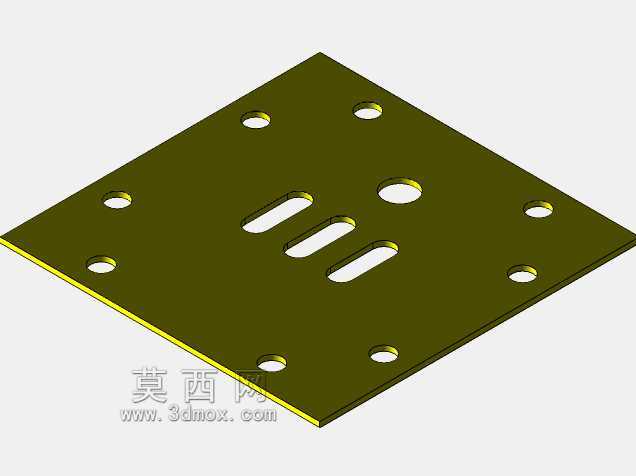

　　在小型蒸汽动力应用场景中，这类立式双缸单阀结构的蒸汽机常被用于教学演示模型、小型复古动力装置、低压蒸汽驱动的辅助动力单元场景，相比卧式同功率机型，立式布局能够大幅缩减设备安装时的水平占地空间，适配桌面级展示、小型车船模型动力改装、低压蒸汽实验台架这类对安装平面尺寸有严格限制的使用需求。设备核心采用单滑阀统一控制两个气缸的进排汽时序，省去了双独立配汽阀的复杂联动结构，减少了配气机构的运动副数量，既降低了加工装配的精度要求，也减少了长期运行中阀件磨损带来的漏汽损失，对于低压工况下的小功率动力输出来说，这种结构的可靠性远高于复杂的多阀配气设计。从结构设计逻辑来看，整机采用分层堆叠的布局思路，底部为曲轴箱集成安装底座，

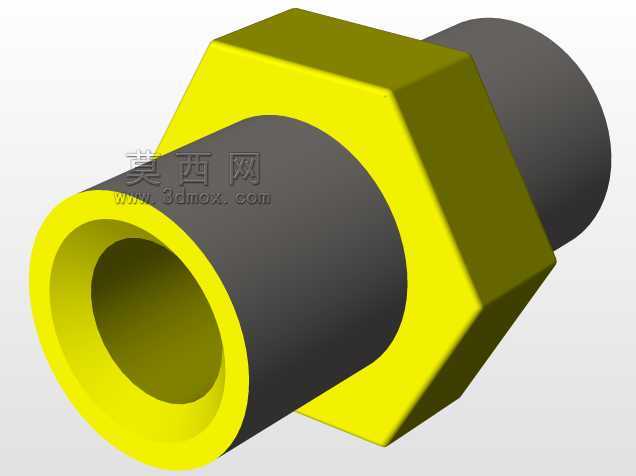

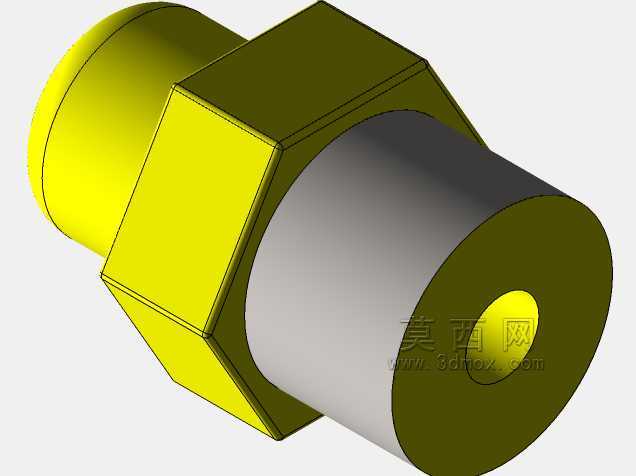

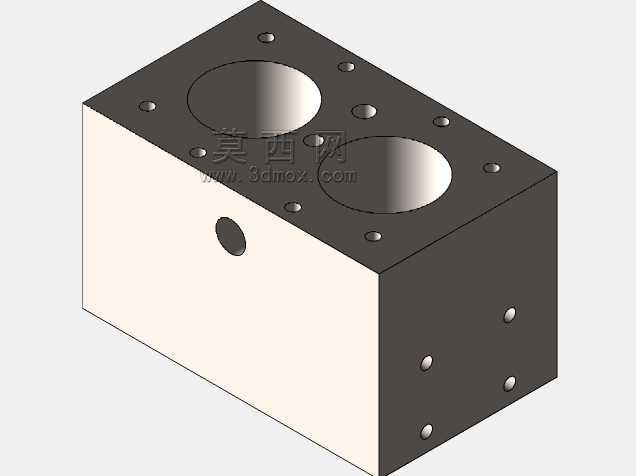

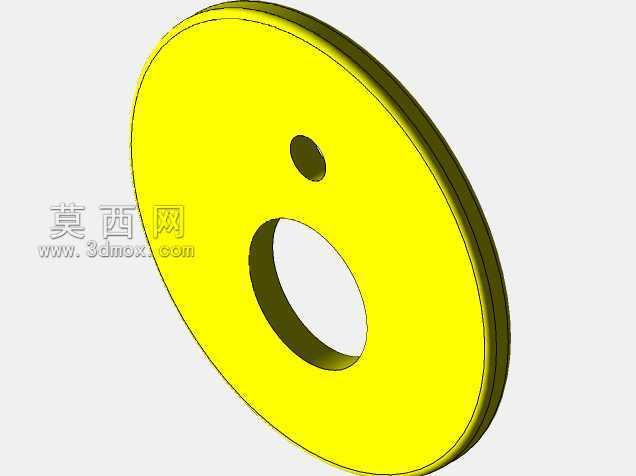

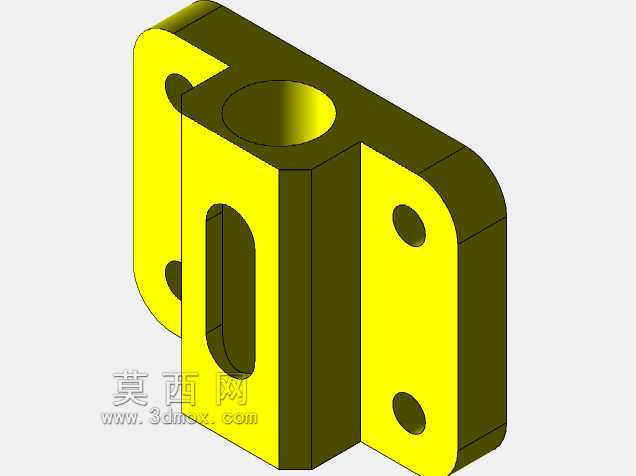

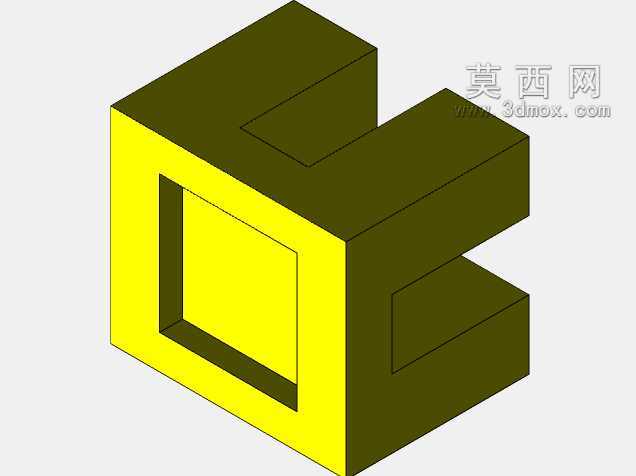

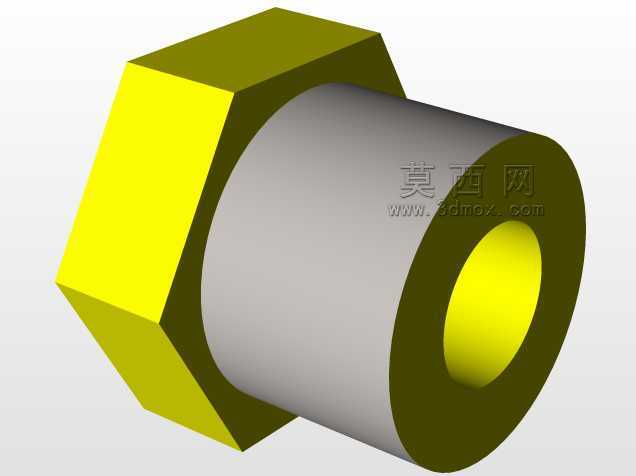

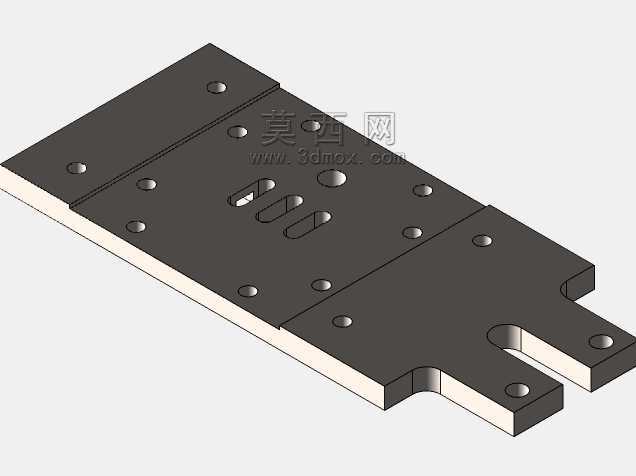

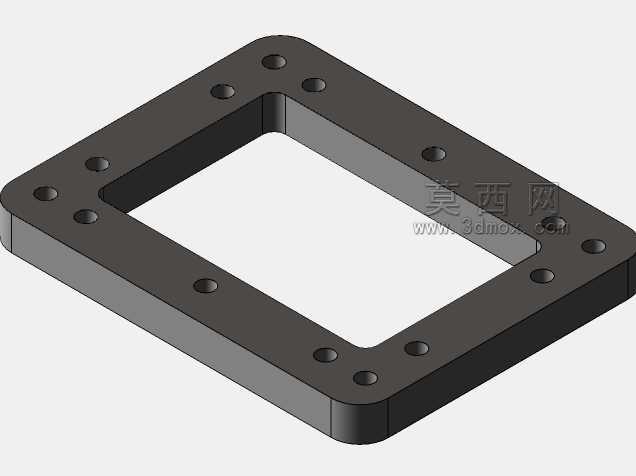

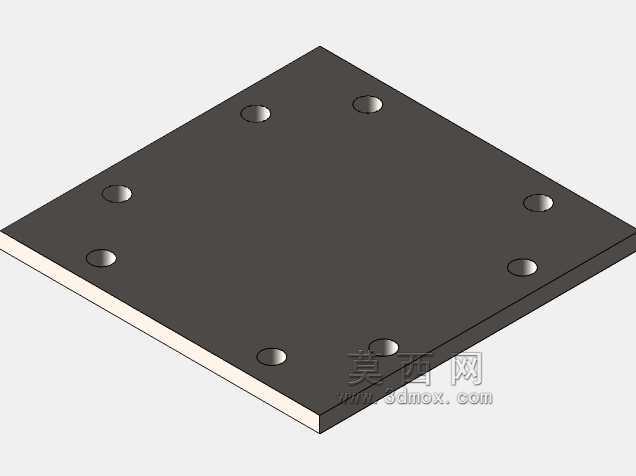

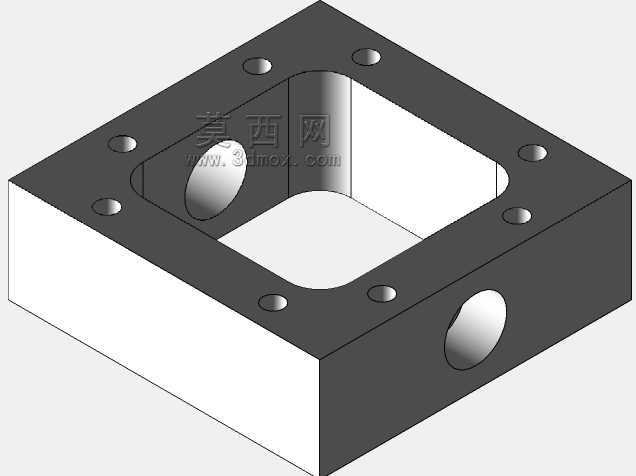

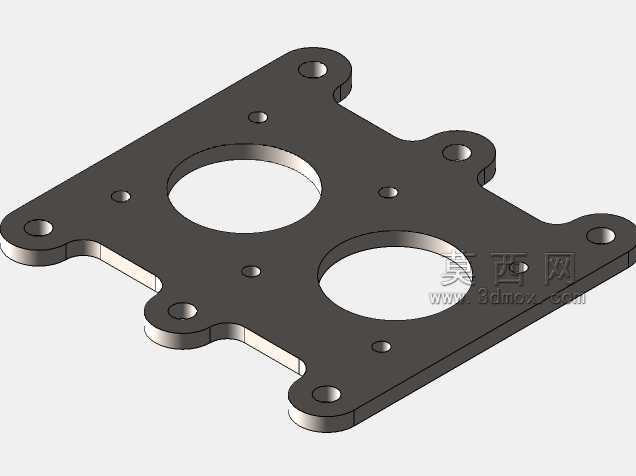

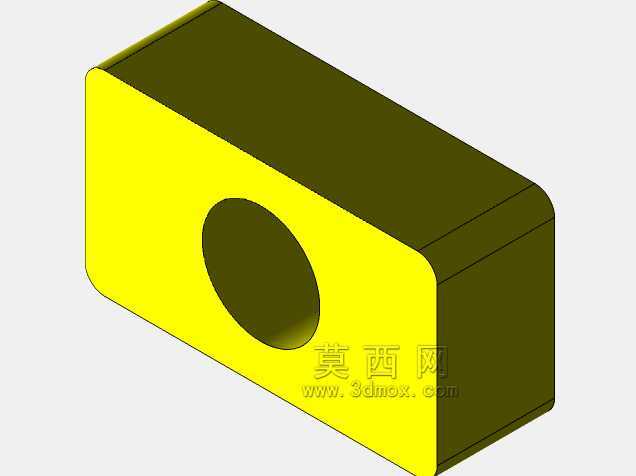

　　底座预留的安装孔可直接通过螺栓固定在安装基座上，不需要额外制作过渡连接支架；曲轴箱上方通过四根均布的立柱支撑中上部的气缸体与阀组安装座，立柱既承担上层结构的承重，也作为气缸体与曲轴箱之间的定位基准，装配时只要保证立柱两端的同轴度，就能快速对齐气缸轴线与曲轴连杆的运动轨迹，大幅降低总装时的调校工作量。气缸侧部布置的两个黄颜色标识的接头分别为进汽与排汽接口，接口采用标准外螺纹结构，可直接对接通用规格的蒸汽管路与排汽管路，不需要额外加工转接接头；顶部的阀室通过螺栓压紧密封，密封面采用平面加密封垫的结构，日常维护拆解阀件检查滑阀磨损情况时，只需要拆卸顶部的紧固螺栓即可掀开阀室盖板，不需要拆解整机的气缸与曲轴连接结构，后期运维的便捷性较高。

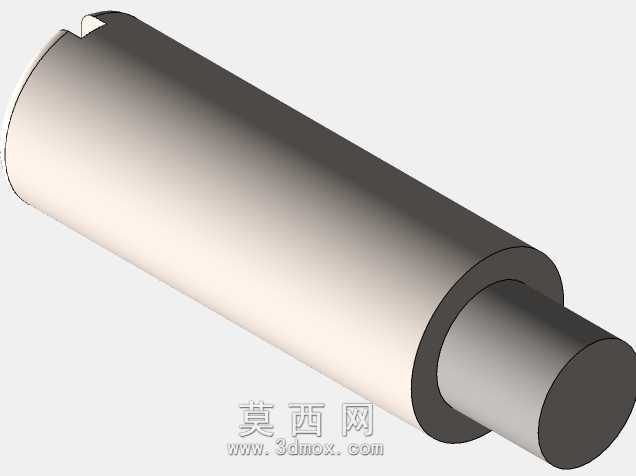

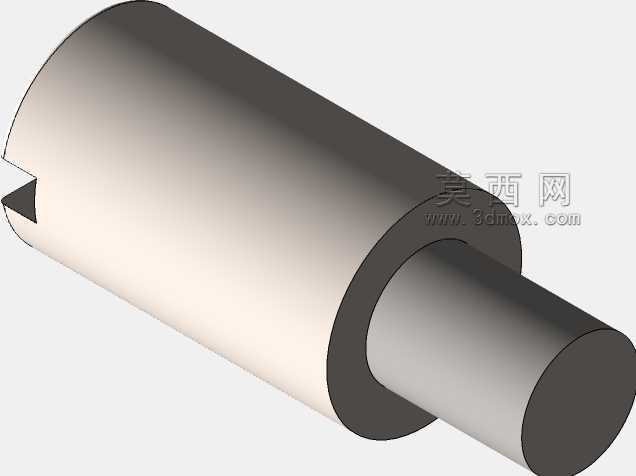

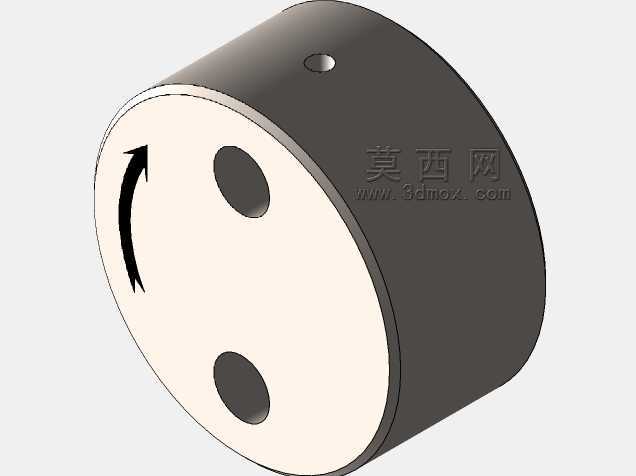

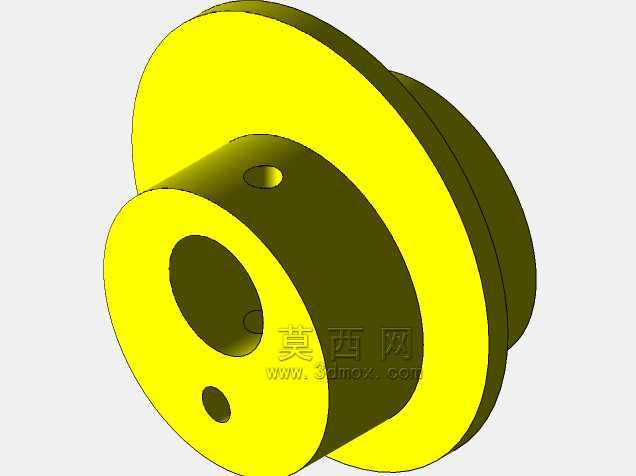

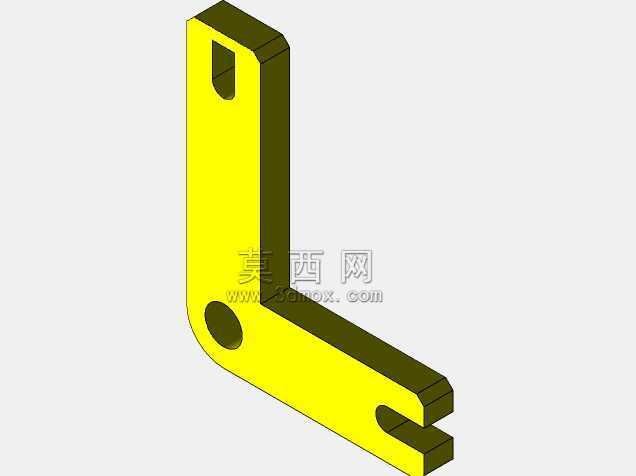

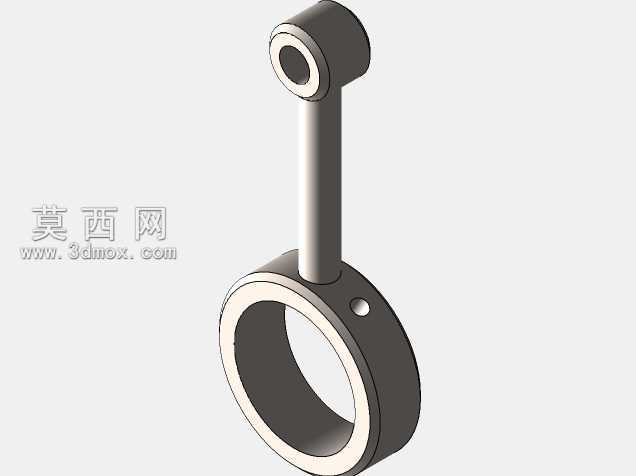

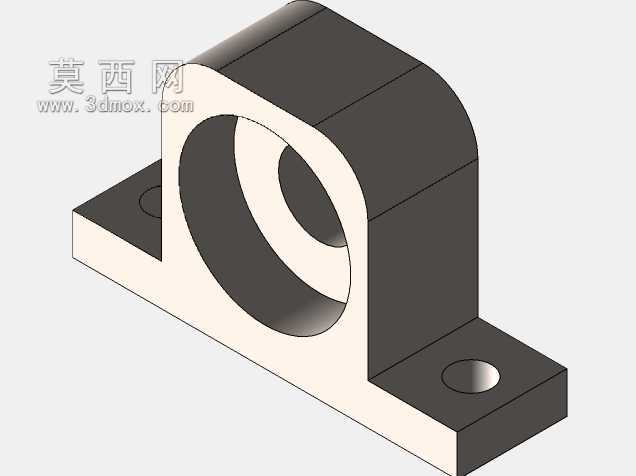

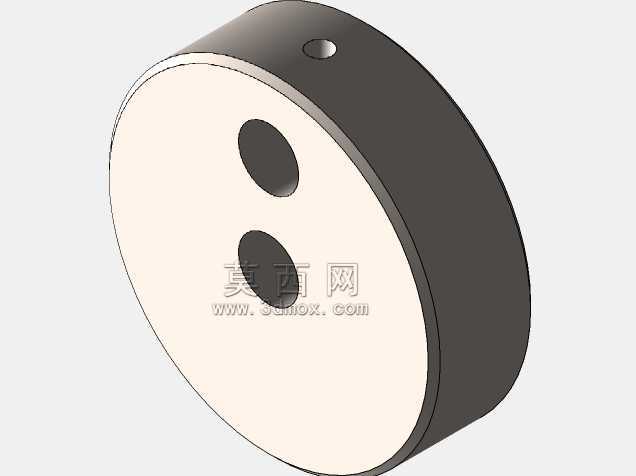

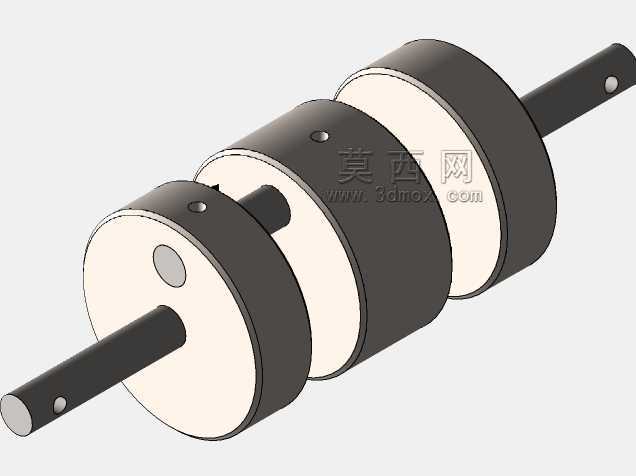

　　整机外形尺寸为104x186x161mm，安装时需要预留的水平边界不超过120x200mm，垂直方向需要预留不小于200mm的操作空间，方便管路连接与日常检查；底座的安装孔位采用对称布局，孔距适配常见的小型实验台架安装孔规格，不需要额外打孔改造安装基面。输出轴端布置在机体侧下方，轴端采用台阶轴结构，可直接安装带轮、联轴器等传动部件，将动力输出至外接负载，轴伸处的密封采用填料密封结构，可通过调整压盖的压紧程度来适配不同蒸汽压力下的密封需求，避免曲轴箱内的润滑油被蒸汽带出或是外部杂质进入曲轴箱污染润滑油。配气阀的驱动连杆直接与曲轴端部的偏心轮连接，偏心轮的相位角经过匹配设计，能够保证两个气缸的进排汽时序错开90度，

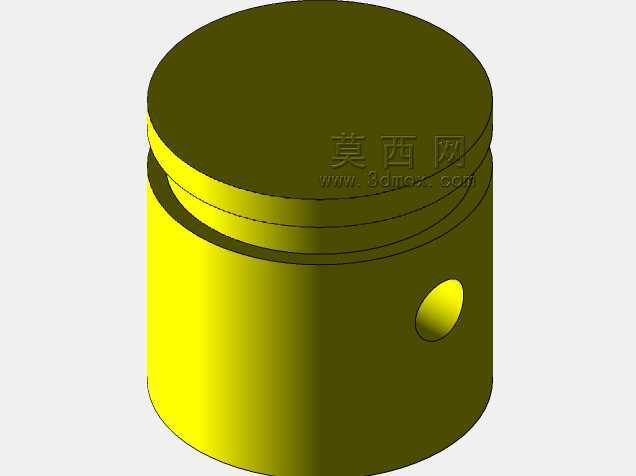

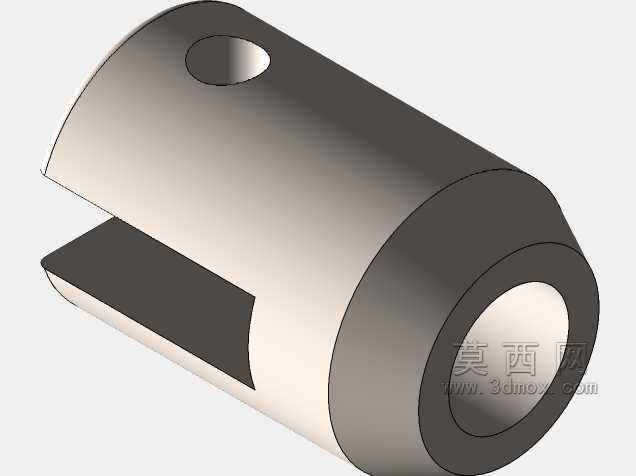

　　让曲轴在整周转动过程中始终有一个气缸处于做功冲程，避免了单缸蒸汽机的死点问题，启动时不需要手动盘车越过死点位置，只要通入蒸汽即可自行启动运转，这一特性对于无人值守的小型动力应用场景来说尤为实用。气缸体与阀组的外部加强筋结构既提升了壳体的承压能力，也在不增加过多壁厚的前提下减少了铸件的重量，同时加大了壳体的散热面积，避免长期运行时气缸表面温度过高带来的安全隐患。所有运动副的润滑均采用曲轴箱飞溅润滑方式，不需要额外设置强制润滑管路，曲轴箱内加注适量润滑油后，曲轴运转时带动润滑油飞溅到各个轴承、连杆、气缸壁位置完成润滑，进一步简化了整机的附属结构，降低了使用过程中的维护成本。
