差压变送器JUMO MIDAS DP10结构设计

　　在工业流体测控系统的搭建过程中，差压检测环节的部件选型与结构适配一直是管路设计、暖通系统、水处理设备开发中需要反复校核的部分，这款差压变送器的三维结构，完整还原了实体产品的安装边界与接口特征，能够直接嵌入整套设备的装配链路中，完成干涉检查与管路排布验证。从实际应用场景来看，这类差压检测部件常被用在闭式水循环系统的压差监测、过滤装置前后的压损判断、换热设备的介质流态监控环节，在民用供水、工业冷却、小型液压回路中都有广泛的适配空间，其结构设计的合理性直接决定了现场安装的便捷性与长期运行的可靠性。

　　从功能特性来看，这款产品支持两种规格的管路接头适配，既可以匹配1/8英寸的标准螺纹接头，也能够适配6mm外径的快插管路，接头位置设置在本体的顶部与底部区域，能够兼容垂直管路、水平管路的不同安装朝向，不需要额外加装转角接头就能完成管路对接，减少了管路连接点的泄漏风险。产品的耐温上限设定为85摄氏度，这个参数阈值是经过实际工况验证的，在常规的民用热水循环、工业常温冷却回路中，只要保证连接管路有足够的长度，避免介质温度直接传导到内部传感元件区域，就能够长期稳定运行，不会因为短时温度波动出现检测精度漂移的问题。

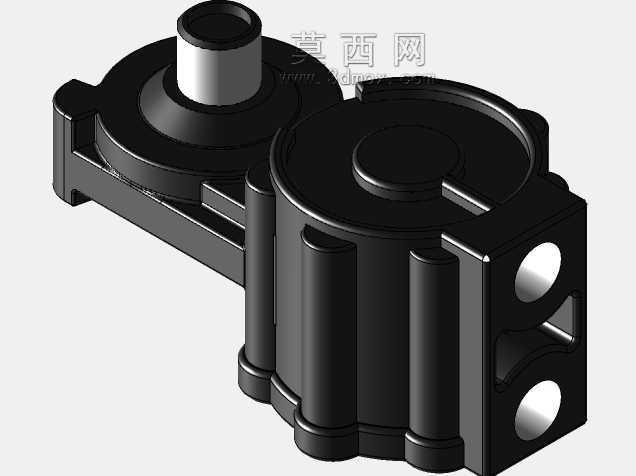

　　从结构设计思路来看，整个本体采用了多腔体集成的压铸壳体结构，两个圆形的主腔体分别承担压力导入、传感元件安置的功能，侧边的柱状加强筋既提升了壳体的结构强度，避免安装拧紧过程中出现壳体开裂的问题，也在本体侧面预留了两个圆形的安装定位孔，能够通过螺栓直接将变送器固定在设备支架或者墙面安装板上，不需要额外加装固定抱箍。本体顶部的凸起接口做了加厚处理，能够承受管路安装时的拧紧力矩，接口根部的圆角过渡设计，减少了应力集中的问题，即使在有轻微振动的设备上使用，也不会出现接口断裂的故障。

　　从安装边界与尺寸适配角度来看，整个产品的轮廓没有多余的外凸结构，两个主腔体的同轴度在建模过程中做了严格约束，侧边安装孔的中心距、接口的伸出长度都按照实体产品的装配尺寸做了还原，在进行整机装配校核时，可以直接将模型导入装配体，检查周边管路、电控元件、结构件是否存在安装干涉，提前预判现场安装时可能出现的操作空间不足问题。比如在紧凑式换热机组的设计中，这类变送器的安装位置往往在管路密集的阀组区域，通过三维模型的预装配，能够提前调整接头朝向，预留出接线与操作的空间，避免现场安装时才发现部件干涉，需要重新切割管路、调整支架位置的问题。

　　在建模细节上，壳体表面的分型线、安装孔的倒角、接口处的密封槽结构都做了还原，能够让结构工程师直观了解产品的加工工艺与装配逻辑，在进行配套接头选型、密封件选配时，可以直接从模型中提取尺寸参数，不需要反复核对二维样本的零散数据。比如接口处的密封槽尺寸，直接决定了适配O型圈的线径与外径，模型中还原的槽宽与槽深参数，能够帮助工程师快速选定合适的密封件，保证连接位置的密封可靠性。另外，本体侧面的两个安装孔做了沉头设计，能够让固定螺栓的头部完全沉入孔内，不会突出本体表面，避免突出的螺栓头刮擦周边的管路或者线缆，也让整个产品的安装外观更加规整。

　　对于从事设备开发的结构工程师来说，这类精准还原的三维模型，能够大幅缩短选型与装配校核的周期，不需要自己从零开始测绘建模，就能够完成整套设备的布局设计。尤其是在多部件集成的流体控制设备中，每一个外接部件的尺寸准确性，都会影响最终整机的装配效率，差压变送器作为测控系统的核心检测部件，其安装位置的合理性不仅影响检测精度，也关系到后期维护的便捷性，通过三维模型的预排布，可以将变送器设置在方便观察、方便接线、方便拆卸维护的位置，同时避开管路高温区、强振动区，延长产品的使用寿命。
