台式轴流通风机三维结构设计方案

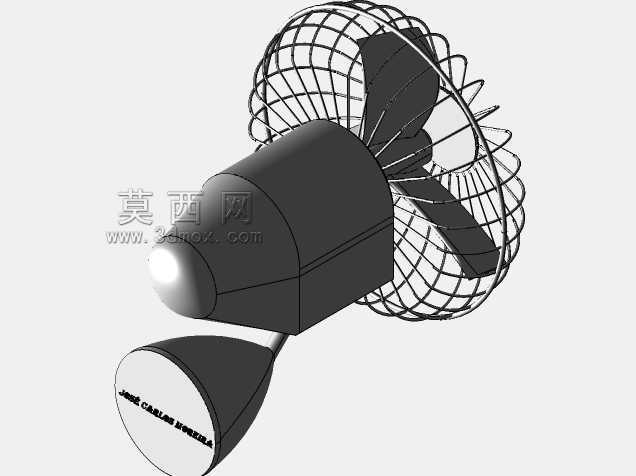

　　这款通风设备的三维结构设计，核心围绕小空间定向送风的实际工况展开，在结构布局上充分考虑了日常使用中的安装、维护与运行稳定性需求。从整体结构来看，设备采用后置动力舱加前置送风叶轮的经典轴流布局，动力舱外壳做了圆润的弧面过渡，既可以降低气流经过动力段的紊流损耗，也能避免尖锐棱角带来的安装磕碰风险，动力舱尾部的圆弧端盖预留了走线与安装固定的接口空间，可适配桌面放置、墙面挂载等多种安装场景，安装边界预留了足够的紧固件操作空间，不需要额外定制特殊连接件即可完成固定。

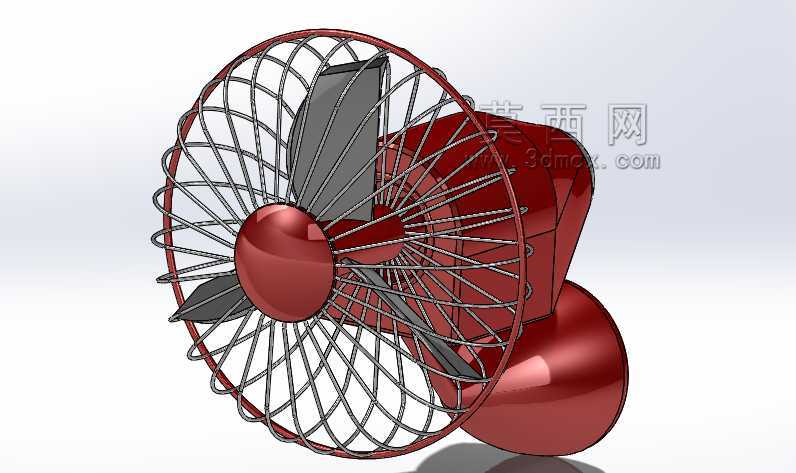

　　叶轮部分采用三叶片等距布局，叶片翼型经过曲面优化，在保证送风距离的前提下尽可能降低运行时的气动噪音，叶片根部与轮毂做了大圆角过渡连接，可有效降低长期高速旋转产生的应力集中问题，轮毂采用流线型整流帽设计，能够梳理进入叶轮区域的气流，减少进气端的涡流扰动，提升整体送风效率。外围防护网罩采用环形边框加径向辐条的结构，辐条做了等距排布，间距控制在安全防护要求范围内，既可以避免异物接触旋转叶轮引发安全事故，也尽可能降低了网罩对出风气流的阻挡损耗，网罩边框采用圆弧卷边设计，安装时不需要额外做边缘防护处理，网罩与主机壳体采用卡扣加紧固件的双重固定方式，日常拆卸清理叶轮积尘时操作便捷，不需要复杂的专用工具即可完成拆解。

　　在实际应用场景中，这类小型轴流通风设备可覆盖工位局部送风、小型设备散热通风、密闭小空间空气置换等多种工况，针对不同的安装场景，结构设计上预留了角度调节的连接位，可根据实际送风方向需求调整俯仰角度，调整机构的阻尼力矩经过匹配，调整后可稳定保持设定角度，不会出现运行过程中角度自行偏移的问题。动力舱内部的安装位做了通用化设计，可适配不同功率等级的驱动电机，不需要大幅修改壳体结构即可完成不同风量档位的产品衍生，壳体壁厚按照常用工程塑料注塑工艺的要求设计，加强筋布局在壳体内部非外观面，既保证了整体结构强度，也不会影响外观面的整洁度。

　　从安装尺寸边界来看，设备整体的径向尺寸控制紧凑，安装时所需的周边预留空间较小，后方动力段的外径小于前方网罩直径，安装贴靠墙面时不会出现网罩与安装面干涉的问题，底部的支撑结构做了防滑接触面设计，桌面放置时可保证运行过程中的稳定性，即使在最高转速运行下也不会出现明显的位移振动。气流通道的设计上，从进气端到出风端的过流截面变化平缓，没有出现突然的截面扩张或收缩，可有效降低气流在通道内部的压力损失，提升送风效率的同时降低气动噪音。叶片的曲面造型经过反复调整，在保证足够风量的前提下，尽可能减少叶片表面的气流分离，降低运行时的紊流噪音，适配办公、小型作业工位等对噪音有一定要求的使用场景。

　　网罩的辐条采用细圆钢结构，在保证防护强度的前提下尽可能减小迎风面积，降低对出风气流的切割扰动，辐条与前后环形边框的连接位置做了平滑过渡，避免出现凸起结构引发的气流哨音。主机壳体的拼接位置采用止口定位设计，装配后拼接缝隙均匀，不会出现错位漏风的问题，同时止口结构也可以提升壳体的整体连接刚度，减少运行过程中壳体振动产生的异音。针对长期使用的维护需求，叶轮与电机输出轴的连接采用标准紧固件锁紧，拆卸时只需要松开中心紧固件即可取下叶轮，方便清理叶片表面附着的灰尘，维持设备长期运行的送风效率。
