便携式手提储能电源箱体结构设计

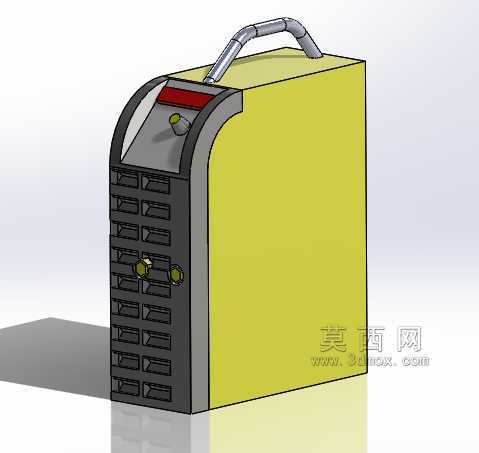

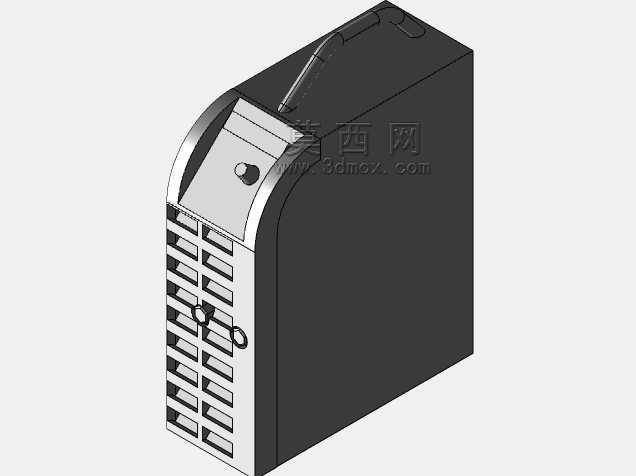

　　这款手提式储能设备的箱体结构，在户外作业、应急供电、小型移动作业场景中有着极高的适配性，区别于固定式储能柜体，它的核心设计逻辑围绕单人便携移动、多场景快速部署展开，从结构层面解决了小功率储能设备移动不便、防护不足、接口排布不合理的常见痛点。先从安装边界来看，整体采用立方形主体加单侧圆弧过渡的造型，主体方正的结构可以最大化利用内部腔体空间，圆弧过渡的一侧专门设置操作面板与提手安装位，避免直角结构在搬运过程中磕碰剐蹭，也能让操作人员握持提手时，手臂与箱体侧面保持合理间隙，不会出现搬运时卡手、磨臂的问题。提手采用弯折金属杆结构，两端通过内嵌式转轴固定在箱体顶部靠近圆弧侧的位置，收起时可以贴合箱体顶面，不会额外增加设备的堆叠高度，

　　展开后握持段做了弧度适配，贴合手掌受力曲线，单手提携时重量分布均匀，不会出现局部硌手的情况。正面操作区域做了内凹式设计，将开关、状态指示灯、调节旋钮全部内嵌在圆弧面的内凹腔体内，一方面避免搬运过程中凸起的按键被意外触碰触发开关机，另一方面内凹结构可以形成挡雨檐的效果，户外小雨环境下操作时，雨水会顺着圆弧面流到箱体侧面，不会直接灌入按键缝隙，提升户外使用的防护能力。箱体正面下半部分排布多组横向通风槽，通风槽采用外窄内宽的冲压结构，外部开口朝下倾斜，既可以保证内部充放电模块的散热通风量，又能阻挡大部分飞溅的水滴与灰尘进入腔体内部，通风槽的排布间距经过计算，在保证钣金结构强度的前提下，最大化开孔面积，避免长时间高功率输出时内部积热。侧面为整面平整钣金结构，没有额外开孔，一方面可以作为设备logo、参数标识的粘贴平面，另一方面平整侧面可以让多个同型号设备并排紧密摆放，在临时集中供电场景下减少空间占用，也方便使用绑带将多个设备固定在移动支架上。从结构设计思路来看，整个箱体采用分体式拼接结构，主体分为前操作面板、侧围壳体、后盖板三个主要部分，拼接处采用折边咬合加螺丝固定的方式，相比一体化焊接结构，后期拆解维护内部电芯、控制板时不需要破坏钣金结构，只需要拆下后盖板即可完成大部分元器件的更换检修，维护效率提升明显。内部腔体预留了标准模组的安装位，电芯模组、BMS控制板、逆变模块的安装孔位都做了凸台加强，避免钣金薄板在安装螺丝后出现变形，

　　提手的安装位置内部预埋了金属加强衬板，将提手承受的整个设备重量分散到顶部整个钣金面，不会因为长期提拉导致安装位开裂变形。操作面板上的旋钮做了防呆设计，不同功能的旋钮采用不同的颜色标识，开关旁的状态指示灯采用嵌入式透光结构，光线不会直射操作人员眼睛，同时在强光环境下也能清晰识别设备运行状态。箱体底部做了四个凸起的垫脚安装位，安装橡胶垫脚后可以让箱体底部与放置平面保持5mm左右的间隙，一方面避免地面的积水、灰尘直接接触箱体底部造成锈蚀，另一方面底部间隙可以形成通风道，配合正面的通风槽形成空气对流，提升散热效率。在实际使用场景中，这类便携储能设备常被用于户外电力检修、野外勘探作业、小型户外施工的临时供电，也可作为家庭应急停电时的备用电源，

　　箱体的结构强度可以满足普通车载运输、短途人工搬运的要求，外表面采用耐磨喷塑处理，轻微磕碰不会出现掉漆锈蚀的问题。设计过程中特意规避了多余的外置凸起结构，所有外部结构件都做了圆角处理，在狭小空间内搬运移动时不会勾挂线缆、衣物，操作面板的倾斜角度经过人体工学验证，操作人员站立操作时不需要过度弯腰就能清晰看到所有指示灯与按键位置，操作旋钮的阻尼力度设置合理，戴劳保手套操作时也能准确调节档位，不会出现打滑、拧不动的情况。内部走线的固定位都在钣金折边处预留了扎带孔，所有内部线缆都可以沿箱体壁固定，不会在搬运过程中晃动磨损，也不会遮挡散热风道，接口区域的密封胶圈安装位做了台阶结构，安装胶圈后可以达到IP54级别的防护能力，满足户外多尘、零星溅水的使用要求。
