工业可堆叠金属周转料箱结构设计

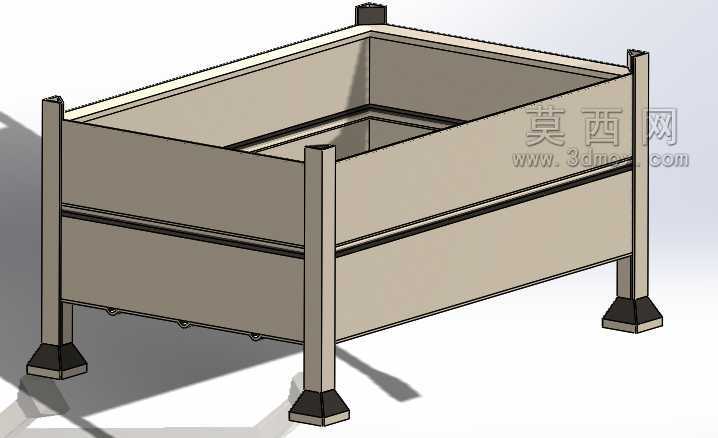

　　在离散制造车间的物料流转环节，这类带支腿的金属周转容器是衔接线边暂存、工序转运、仓储堆垛的核心工位器具，不同于普通塑料周转箱，其结构强度完全适配金属毛坯、机加工半成品、重型冲压件的承载需求，在汽车零部件、五金加工、重型装备制造的生产现场应用极广。从结构设计逻辑来看，这款料箱采用围板与支腿分体受力的框架式结构，四支立式支腿采用厚壁矩形管制作，底部焊接带防滑垫的方形支撑脚，支腿顶部做嵌套式定位凸台，堆垛时上层料箱的支撑脚可以精准嵌入下层支腿顶部的定位槽内，避免堆垛过程中出现滑移、侧倾风险，常规堆垛高度可达到3-4层，充分利用垂直仓储空间，减少平面仓储面积占用。料箱的围板采用折弯钢板拼接成型，侧壁设置横向加强筋，

　　避免满载状态下围板出现外鼓变形，围板与支腿之间采用可拆卸螺栓连接，当局部围板出现磕碰变形时，可单独更换对应板件，降低维护成本，围板上沿做内卷边处理，避免操作过程中尖锐板边划伤作业人员，同时提升围板整体的抗变形能力。料箱底部设置嵌入式叉车位，适配手动液压叉车、电动托盘车的叉齿进入，不需要额外配置托盘即可完成转运作业，叉车位内侧设置加强衬板，避免叉齿频繁撞击导致底部结构变形，支腿的高度设计预留了足够的叉齿作业空间，即使在地面不平整的车间环境下，也能保证叉齿顺利进入完成举升动作。从实际使用场景来看，这类料箱可直接放置在生产线边作为毛坯件暂存架，作业人员可直接从料箱内取件完成加工工序，不需要二次倒运物料；

　　也可配合车间内部转运拖车完成跨工序物料输送，满载状态下可适配常规AGV小车的承载运输要求；在成品仓储环节，堆垛后的料箱可形成规整的存储单元，配合仓储管理系统可实现物料的定点定位管理。设计过程中充分考虑了人机工程要求，料箱的空载重量控制在单人可推移的范围内，支腿外侧无突出结构，避免车间内通行时磕碰过往人员，围板内壁做光滑处理，减少取放件时工件与箱壁的磕碰划伤，对于表面质量要求较高的加工件，还可在内壁加装橡胶衬垫进一步防护。安装边界方面，料箱的支腿底部支撑脚采用防滑橡胶材质，与水泥地面的摩擦系数满足满载堆垛时的防滑要求，不需要额外做地面固定即可稳定放置，单支支腿的接地压强经过核算，不会对常规环氧地坪造成压痕损伤，

　　料箱的整体外形尺寸适配标准货运车辆的内部装载空间，厂外运输时可直接堆叠装车，不需要额外的包装固定。结构细节上，料箱侧壁预留了标签安装位，可插入物料标识卡明确箱内物料的型号、数量、批次信息，围板下部设置排水孔，若工件表面带有切削液或清洗残留水分，可直接从排水孔流出，避免箱内积液造成工件锈蚀，支腿与围板的连接位置做圆弧过渡，减少应力集中，提升反复重载使用下的结构疲劳寿命。不同于固定式料架，这款周转料箱空载时可通过拆卸围板实现嵌套堆叠，空载存储时的占用空间仅为满载状态的三分之一，大幅降低空载返程和闲置存储的空间占用，适配循环取货、多频次小批量的物料配送模式，在精益生产的物流体系中，这类标准化的周转容器是实现单元化物流的基础载体，可有效减少物料倒运次数，降低工件磕碰损伤概率，提升车间物流周转效率。
