机械式游标卡尺精密测量工具结构设计

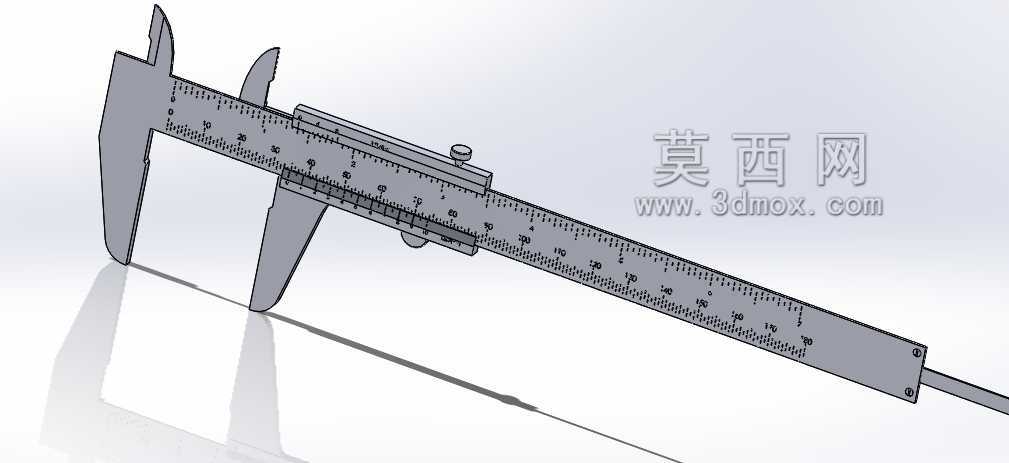

　　在机械加工现场、五金装配工位、院校金工实训车间乃至日常维修作业场景里，游标卡尺始终是出镜率最高的接触式长度测量器具，这套三维结构完整还原了机械式游标卡尺的全部核心构件，没有省略任何一处影响功能实现的细节。从实际使用逻辑出发，这套卡尺的结构完全贴合一线测量需求：主尺本体采用长条形刚性尺身设计，尺身正面蚀刻有均匀分布的主刻度线，刻度排布严格遵循公制测量的分度规则，能够为测量提供稳定的长度基准；尺身一端集成固定量爪，分为上下两组，上方的内测量爪用于测量工件内径、槽宽等内轮廓尺寸，下方的外测量爪用于测量工件外径、长度、厚度等外轮廓尺寸，量爪的测量面做了平面度与平行度的结构约束，避免因测量面形变带来读数误差。

　　套在主尺上可沿尺身滑动的游标框是整套结构的核心活动部件，游标框上同样蚀刻有对应分度的游标刻度，与主尺刻度配合实现精度读数；游标框上集成了与固定量爪对应的活动量爪，同时带有深度尺连接结构，深度尺藏在主尺背部的导向槽内，随游标框同步滑动，可直接伸入孔、槽内部测量深度尺寸，这一结构让单把卡尺覆盖了外尺寸、内尺寸、深度三类常见测量需求，无需频繁更换量具。游标框上方设置了锁紧螺钉，当需要固定测量数值、或者将卡尺作为卡规使用时，拧紧锁紧螺钉即可将游标框与主尺的相对位置锁死，避免滑动带来的读数偏移；游标框与主尺的配合间隙做了适配设计，既保证滑动过程顺畅无卡滞，又不会因间隙过大导致量爪错位，影响测量精度。从设计思路上看，

　　这套结构优先保证了量具的刚性与测量可靠性，所有受力部位均做了厚度加强处理，避免长期使用后出现尺身弯曲、量爪变形的问题；刻度区域的结构做了下沉处理，防止日常使用中刻度被磨损导致读数困难；量爪尖端做了小圆弧过渡，既保证能够伸入狭窄的槽内测量，又不会因为尖端过于尖锐容易划伤工件或者扎伤操作人员。从安装与使用边界来看，这套卡尺的整体长度适配常规0-150mm测量量程的产品规格，尺身宽度控制在单手握持的舒适范围内，操作人员可单手持尺，拇指推动游标框上的防滑凸台即可实现量爪的开合，不需要额外的辅助工具；量爪的开合行程完全覆盖量程范围，当游标框滑动至主尺零位时，内外测量爪的测量面完全贴合，深度尺端部与主尺尾部端面齐平，符合零位校准的结构要求。

　　在机械加工的工序检验环节，操作人员可直接使用该卡尺完成毛坯件余量检测、精加工件尺寸抽检，不需要复杂的调试，拿起即可读数；在装配场景中，可用来测量轴孔配合尺寸、零件安装位置尺寸，快速判断零件是否符合装配要求；在实训教学场景中，这套完整的结构可直接用来讲解游标卡尺的读数原理、构件组成，帮助学习者快速理解量具的工作逻辑。整套结构没有多余的装饰性设计，所有结构特征都服务于测量功能的实现，每一处倒角、每一个槽位、每一组刻度的排布都经过实际使用场景的验证，完全还原了工业级机械式游标卡尺的真实结构状态，没有做简化或者失真处理，能够直接用于结构展示、装配模拟、教学演示等场景。
