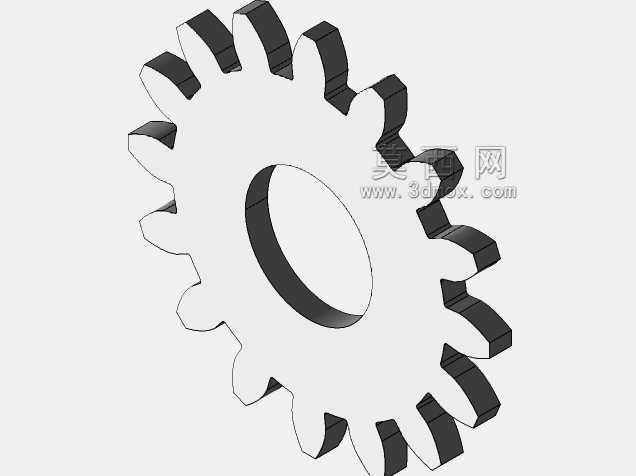

标准直齿圆柱传动齿轮结构设计

这类直齿圆柱齿轮是平行轴传动系统里应用最广泛的基础传动零件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、普通减速器的低速级传动组里都能见到它的身影，和斜齿轮相比，直齿齿轮不存在轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，支撑结构的设计复杂度更低，后期维护更换的成本也更可控，很适合对传动平稳性要求不是极端严苛、轴系布局紧凑、轴向安装空间受限的传动场景。从结构设计逻辑来看，这款齿轮采用了实心辐板式的基础结构，中心设置的安装轴孔是和传动轴配合的核心定位面，设计时轴孔的公差带通常选H7级精度，和过渡配合的传动轴组装后，靠平键传递扭矩，避免传动过程中齿轮和轴出现相对周向窜动，齿轮的齿顶圆、分度圆和轴孔的同轴度公差需要控制在IT7级范围内，否则啮合时会出现单侧齿面受力过载、齿面磨损加快的问题，严重时还会引发传动异响、断齿等失效故障。齿形部分采用标准渐开线齿廓设计，压力角取通用的20度值，齿顶高系数取1，顶隙系数取0.25，这种参数选型是经过几十年工业应用验证的成熟方案，互换性极强，只要模数、齿数、压力角参数匹配，不同厂家生产的同参数齿轮都能实现正常啮合，不需要额外修形适配，给设备的后期备件更换带来了极大便利。齿宽的设计上，这款齿轮的齿宽和分度圆直径的比值取在0.2的区间，属于窄齿面设计，这种设计的优势是对轴系的安装偏斜误差容忍度更高，哪怕两支承轴存在微小的平行度误差，也不会出现齿端局部接触应力过大的问题，很适合安装精度一般、工况存在小幅振动的通用机械设备。齿轮的端面没有设置额外的减重孔，整体结构刚性更强，适合传递中等扭矩的传动场景，不会因为辐板开孔导致应力集中，在频繁正反转的传动工况下，实心结构的抗疲劳性能比开孔辐板齿轮更有优势。实际选型应用时，需要先核算传动系统的额定传递扭矩，结合传动比确定齿数和模数，再根据安装空间的边界限制核对齿顶圆直径、轮毂长度、轴孔直径的匹配度，安装时要保证齿轮的定位端面和轴的垂直度，避免齿轮装偏导致啮合间隙不均，日常运行中要保证齿面的润滑状态，开式传动场景下定期涂抹润滑脂，闭式传动箱内要保证润滑油位没过齿根位置，减少齿面的磨粒磨损，延长齿轮的使用寿命。和其他传动零件相比，直齿轮的加工工艺更成熟，滚齿、插齿工艺都能实现批量加工，精度等级容易控制，不需要复杂的专用工装，制造成本远低于同参数的斜齿轮、锥齿轮或者蜗轮蜗杆副，在中低速、中等载荷的平行轴传动场景下，是性价比最高的传动方案选择。设计建模过程中，齿廓的渐开线生成是核心环节，需要严格按照展成法的原理生成准确的齿形曲线，不能用圆弧近似替代，否则加工出来的齿轮啮合时会出现干涉、传动卡滞的问题，齿根部分要做标准的圆角过渡，避免齿根应力集中导致断齿失效，中心键槽的尺寸要按照对应轴径的平键标准设计，保证键连接的扭矩传递能力和齿轮的额定承载能力匹配。
