蒸汽系统径向连接式压力指示器结构设计

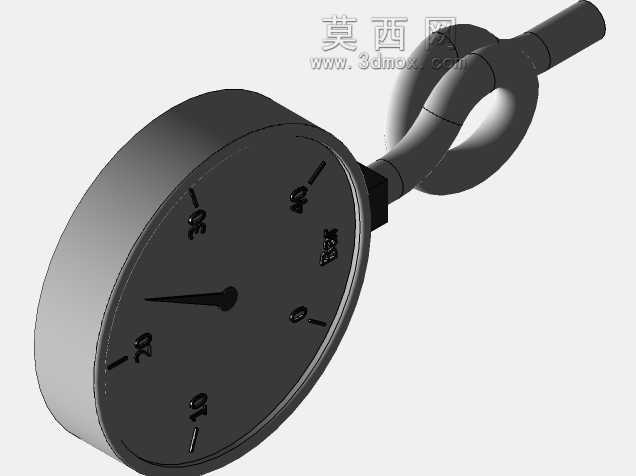

　　在工业蒸汽输送与分配系统的现场运维环节，压力参数的实时可视化读取是判断管路运行状态、排查泄漏与堵塞故障、保障系统供汽压力稳定的核心依据，这款带弯管缓冲结构的压力指示器，正是针对蒸汽管路的高温工况做了适配性结构优化，可直接安装在蒸汽主管、支管、分汽缸以及用汽设备的进汽端，为运维人员提供直观的压力数值参考。从实际使用场景来看，蒸汽管路内的介质往往带有较高温度，同时伴随阀门启闭带来的瞬时压力冲击，若将检测元件直接与管路连通，高温介质长期直冲检测机芯会加速密封件老化，瞬时水锤冲击也容易造成机芯指针偏移，这款指示器在表体与管路连接端设计了环形弯管结构，一方面可以利用弯管内形成的冷凝水段阻隔高温蒸汽直接接触表内机芯，降低表体工作温度，

　　延长密封元件与弹性检测元件的使用寿命，另一方面环形的流道可以缓冲管路内的压力脉动与水锤冲击，避免指针频繁大幅抖动，提升读数的稳定性与准确性。从结构设计逻辑来看，这款指示器采用了径向取压的连接方式，连接段为标准外螺纹结构，可直接与管路预设的内螺纹取压口对接，无需额外加装转换接头，安装时仅需在管路停压泄压状态下，将螺纹段缠绕密封带后拧入取压口，调整表盘朝向便于人员读数的角度即可完成安装，安装边界要求取压口周围预留不小于表盘直径1.5倍的操作空间，方便日常读数与后期拆卸校验。表体部分采用圆形薄壳结构，表盘刻度沿圆周均匀分布，刻度范围覆盖蒸汽系统常见的工作压力区间，指针采用锥形减重设计，转动惯量小，对压力变化的响应更灵敏，

　　同时表盘表面做了防雾化处理，避免蒸汽环境下的冷凝水附着影响刻度读取。连接弯管与表体、连接螺纹段的衔接位置采用了一体式过渡结构，没有额外的拼接焊缝，减少了蒸汽泄漏的风险点，弯管的曲率半径经过匹配计算，既保证足够的冷凝水存水弯长度实现降温效果，又不会因为弯管过长导致压力传递滞后，影响检测响应速度。在实际选型适配时，需要根据管路的额定工作压力匹配对应量程的指示器，确保日常工作压力处于表盘量程的1/3到2/3区间，这个区间内检测元件的线性度最好，读数误差最小，同时安装位置要避开管路的急弯、变径等流态紊乱的区域，尽量选择在直管段的平稳流段取压，避免紊流带来的压力波动影响读数准确性。这款指示器的结构设计没有多余的冗余部件，整体结构紧凑，

　　在满足蒸汽工况防护需求的前提下，尽可能压缩了整体外廓尺寸，不会在管路旁占用过多安装空间，即使是在管路排布密集的车间蒸汽管廊、设备层狭小空间内也能顺利安装。从维护角度来看，这种带缓冲弯管的结构不需要额外加装独立的冷凝弯组件，减少了管路系统的外接零件数量，也就降低了潜在的泄漏点，日常巡检时仅需观察表盘读数是否在正常区间、指针是否存在卡滞、连接位置是否有渗漏即可，定期校验时可直接从螺纹连接处拧下整个指示器，不需要拆解弯管与表体的连接部分，维护操作十分便捷。对于三维建模从业者而言，构建这款模型时需要重点关注弯管段的曲率连续性、表体与连接段的同轴度、表盘刻度的圆周等分精度，这些细节不仅影响模型的视觉还原度，更关系到后续如果做工程化导出时，结构件之间的干涉检查、安装模拟的准确性，尤其是弯管部分的壁厚参数要匹配实际承压需求，避免建模时出现壁厚不均导致的虚拟强度校验偏差。
