卫生级多通路换向截止阀结构设计

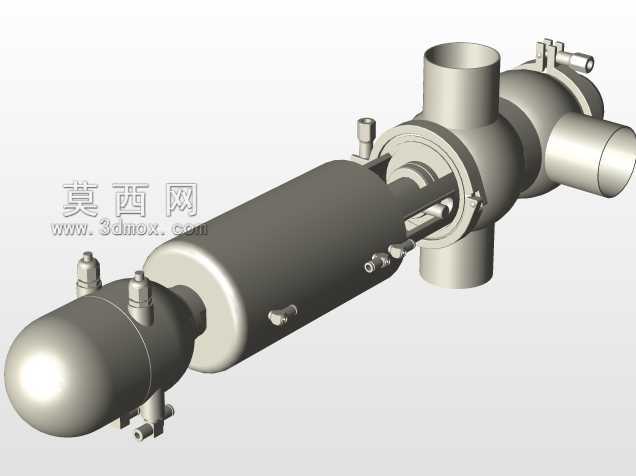

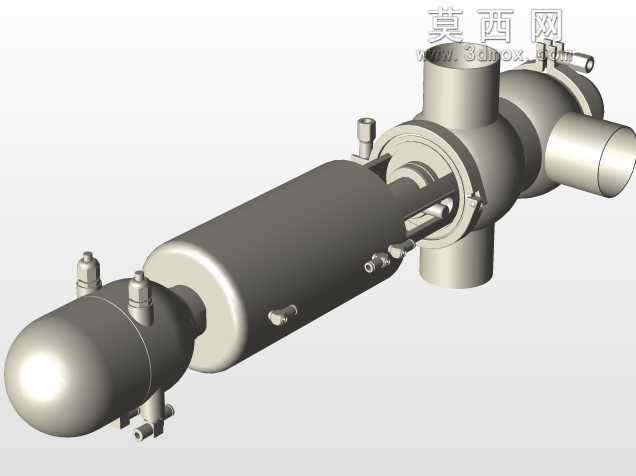

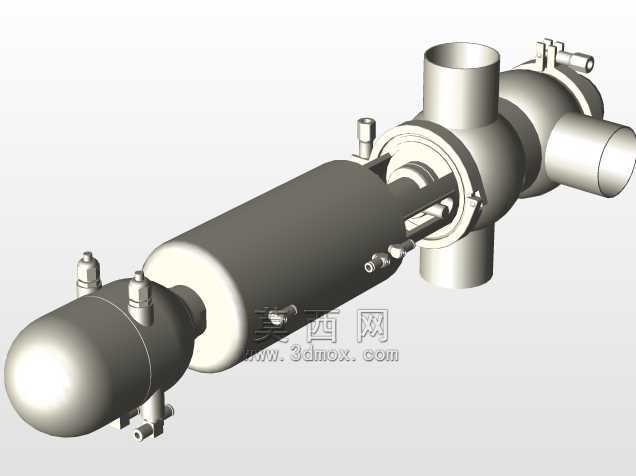

　　这款阀件主要面向食品饮料、生物制药、精细化工等对管路洁净度有严苛要求的流体输送场景，在实际生产管路中承担介质流向切换、通路截止、工况隔离的核心作用，区别于普通工业阀件，其过流面全部采用圆弧过渡无死角设计，能够避免介质残留，满足CIP在线清洗、SIP高温灭菌的工况要求，不会在阀腔内部形成物料沉积滋生微生物的死角。从结构设计逻辑来看，该阀采用气动执行机构直驱阀芯的布局，执行器部分与阀腔之间设置了多级密封隔离结构，既可以避免驱动端的润滑介质渗入物料通路造成污染，也能防止管路内的腐蚀性介质侵蚀执行组件，延长阀件的连续无故障运行周期。阀体部分采用一体式锻造后精加工成型，三个通路接口呈正交布局，能够在管路中同时实现两路进料切换、

　　单路出料或者单路进料、两路分料的流向控制，替代传统管路上多个单阀组合的布局，大幅减少管路焊接点与连接密封点，降低管路泄漏的风险点。在安装边界层面，该阀的接口采用标准快装卡箍连接形式，接口尺寸适配行业通用的卫生级管路规格，安装时不需要额外加工焊接坡口，仅需配套对应规格的卡箍与密封垫即可完成固定，整体安装空间紧凑，执行器部分的轴向尺寸经过优化，不会在密集排布的管路上出现与相邻阀件、管路支架干涉的问题，阀侧预留的检测接口可以直接接入压力传感器、位置反馈开关，不需要在管路上额外开孔加装检测组件。设计过程中针对阀芯的行程做了精准限位，阀芯切换到位后与阀座的贴合面压力经过校核，既能够保证零泄漏截止，也不会因为密封面比压过大造成密封件过早磨损，

　　阀杆的导向部分采用自润滑耐磨衬套，长期往复动作不会出现卡滞、偏磨的问题，即使在带压工况下切换动作也能保持顺畅。过流部件的表面粗糙度控制在Ra0.8以下，配合无滞留的流道设计，清洗时清洗液可以完全冲刷到所有过流表面，没有清洗盲区，满足高洁净工况的卫生验证要求。在实际工况适配性上，该阀可以耐受120摄氏度以上的高温灭菌工况，密封件采用符合食品接触标准的氟橡胶或者硅橡胶材质，能够适配弱酸、弱碱、水性物料、高粘度流体等多种介质的输送需求，气动执行机构可以配套电磁阀、位置反馈器接入工厂自动化控制系统，实现远程自动切换控制，不需要人工现场操作，适配连续化生产的管路布局需求。从结构强度层面，阀体壁厚经过耐压校核，能够承受常规卫生级管路1.

　　0MPa的工作压力，不会在管路水锤冲击下出现变形、开裂的问题，所有外部紧固件都采用不锈钢材质，在潮湿的生产车间环境中不会出现锈蚀脱落的问题，日常维护仅需要定期更换密封件即可，不需要整体拆解阀体，维护工作量远低于传统的多阀组管路布局。
