消防泵用DN200弯管式柔性连接结构

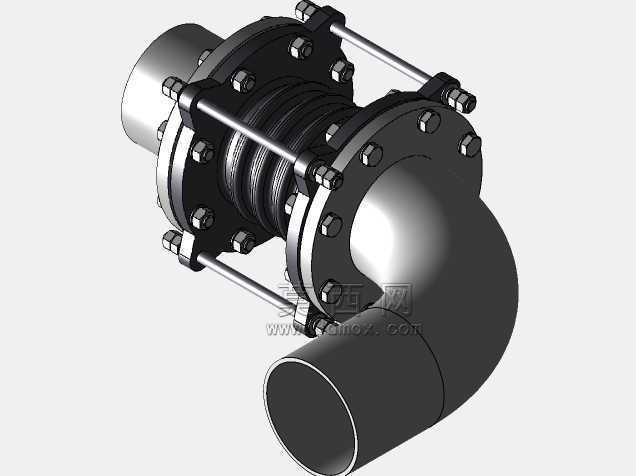

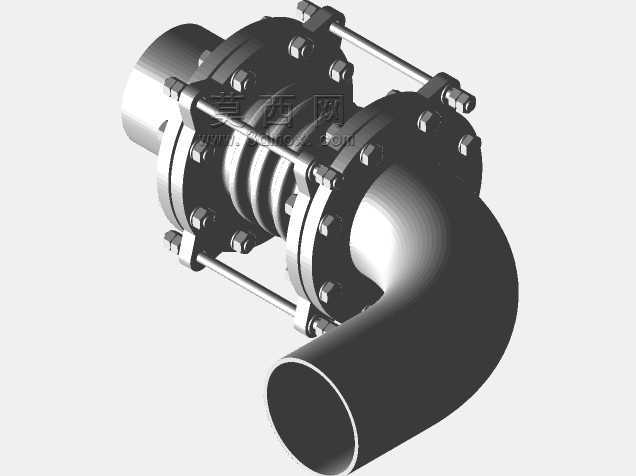

　　在民用建筑消防供水系统、工业厂区消防稳压管路的布设场景中，泵组出口与管路系统的衔接段一直是应力故障的高发区域——消防泵启停瞬间的水锤冲击、泵组长时间运行产生的微幅振动、管路安装时的同轴度偏差、温度变化带来的管路热胀冷缩位移，都会在刚性连接的接口处形成持续的交变应力，轻则造成法兰密封面渗漏，重则导致泵体轴承偏磨、管路焊道开裂。这款DN200规格的弯管式柔性连接，正是针对消防泵出口90度转向的布设需求设计的专用衔接部件，区别于常规直通式柔性接头，它将90度弯头结构与柔性补偿段做了一体化整合，省去了单独安装弯头加柔性接头的拼接工序，也减少了一组法兰密封点，降低了潜在的渗漏风险。

　　从结构设计逻辑来看，这款连接件的核心补偿单元采用多层薄壁金属波纹管叠合结构，波纹管的波高、波距参数经过匹配计算，可同时吸收轴向、横向、角向三个维度的位移量，补偿能力覆盖消防泵运行时的常规振动幅值与管路热位移量，不需要在安装时额外预留过大的调整间隙。波纹管外侧设置的多组限位拉杆，并非用于限制补偿位移，而是在运输、吊装过程中承担结构承重，避免波纹管受外力拉扯产生塑性变形，安装完成后可根据现场位移需求调整拉杆的锁紧螺母间隙，既不会限制正常的补偿动作，也能在水锤超压时提供过载保护，防止波纹管被过度拉伸失效。两端的连接法兰采用标准凸面法兰结构，法兰密封面的平面度、螺栓孔中心距公差匹配通用管路法兰标准，可直接与同规格的消防泵出口法兰、管路法兰对接，不需要额外加工过渡连接件。

　　从安装边界来看，这款DN200柔性连接的进出口通径严格匹配公称通径200mm的管路，弯头的转弯半径按照流体阻力优化设计，介质流经弯头时的局部阻力系数小于同规格标准冲压弯头，不会对消防供水的流量、压力造成额外损失，满足消防系统大流量供水的工况要求。安装时需要注意，柔性段不能承受管路的轴向重量，靠近泵体一侧的管路需要设置独立的管架支撑，避免连接件长期承受管路自重产生的附加应力；法兰对接时的螺栓要采用对角分次拧紧的方式，保证密封面的压应力均匀，避免出现偏压渗漏的问题。在日常运维中，这款连接件的金属结构可适配消防系统长期带压待命的工况，波纹管材质采用耐水蚀的不锈钢材质，不需要定期更换密封橡胶件，相比橡胶材质的柔性接头，抗老化性能更强，不会出现长期使用后橡胶龟裂、弹性失效的问题，适配消防系统长期静置、瞬时大流量冲击的特殊使用工况。

　　在实际项目应用中，这类带弯头的柔性连接特别适合消防泵组布置紧凑的泵房场景，尤其是当泵组出口紧邻墙体、管路需要立即转向的布设条件下，一体化的结构可以大幅节省安装空间，减少管路拼接的工作量，同时通过柔性补偿段隔振，可阻断泵组振动沿管路向建筑结构传递，降低泵房运行时的结构传声噪声。设计建模时，整个结构的所有配合尺寸都做了公差匹配，法兰螺栓孔的位置、拉杆的安装间隙、波纹管的伸缩行程都按照实际工程安装要求做了参数化设定，可直接用于管路系统的装配干涉检查、安装工艺模拟，也可作为同类型柔性连接件设计的参考基准，帮助结构设计人员快速完成泵组管路的衔接方案设计，减少重复建模的工作量。
