DN50法兰式蒸汽系统手动截断阀结构

　　在化工、热电、集中供热、食品加工等涉及蒸汽介质输送的工业场景中，管路截断控制是保障系统稳定运行的核心环节，这款公称通径DN50的法兰式手动蒸汽阀，正是针对中低压蒸汽管路的通断控制需求设计的手动操作部件。从实际工况适配来看，该阀可直接对接公称通径50mm的蒸汽输送管路，两端法兰结构完全匹配常规工业管路的法兰安装标准，安装时只需对齐法兰螺栓孔，加装适配压力等级的密封垫片后锁紧螺栓即可完成固定，无需额外加工转接结构，能大幅缩短现场安装的作业周期。

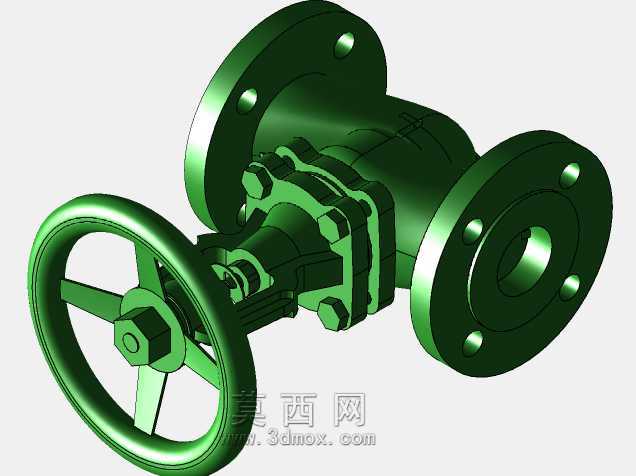

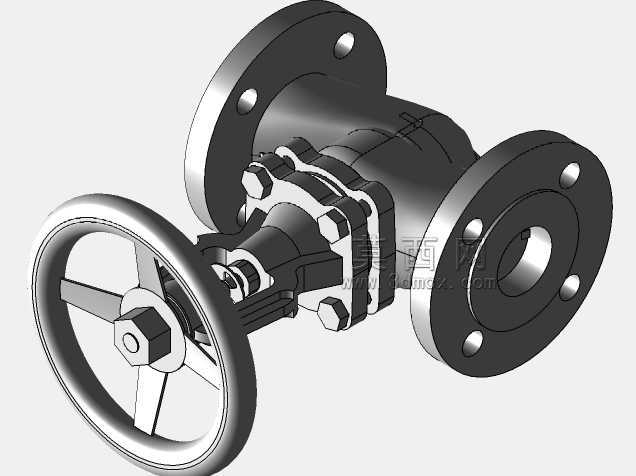

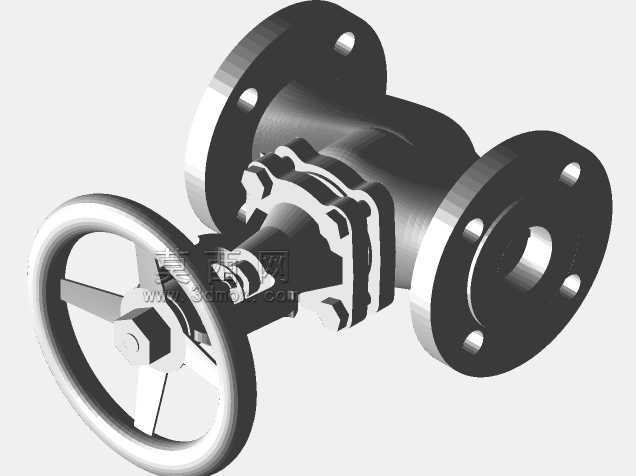

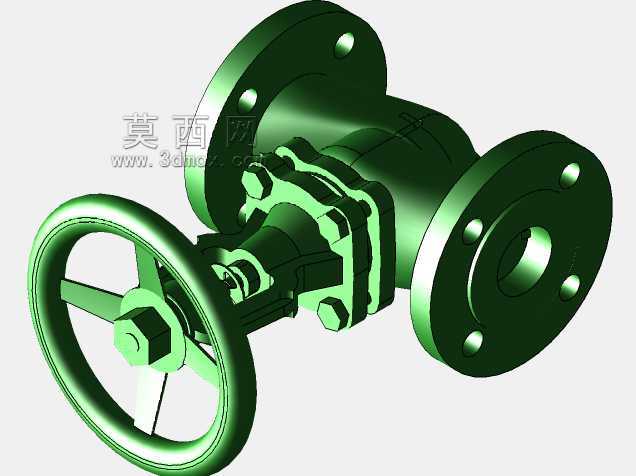

　　从结构设计逻辑来看，这款阀采用手轮驱动的升降式阀杆结构，操作端的轮辐式手轮充分考虑了现场手动操作的力矩需求，轮缘直径经过力矩匹配计算，操作人员无需借助额外加力杆，仅靠手部力量即可完成额定压力下的阀门启闭动作，手轮与阀杆的连接部位设置了防松结构，可避免长期操作后连接松动导致的操作空程问题。阀体中部的填料压盖采用多螺栓对称锁紧结构，可在阀杆长期往复升降的过程中持续压紧密封填料，有效避免蒸汽介质沿阀杆间隙出现外漏，这一结构也方便后期运维时在线补充或更换密封填料，无需将整个阀门从管路上拆解下来，能大幅降低运维的停机时间。

　　阀体两端的法兰盘均设置了均匀分布的螺栓通孔，法兰密封面采用突面结构，适配中低压蒸汽管路常用的非金属垫片或金属缠绕垫片，可满足常规饱和蒸汽输送工况的密封要求。阀体内部的流道采用等径直通设计，介质流经阀门时的流阻损失较小，不会在阀腔内部形成明显的介质滞流区，可减少蒸汽携带的杂质在阀腔内沉积，降低长期运行后阀座卡涩的概率。启闭件采用锥面密封结构，密封副配合精度经过结构优化，关闭时只需施加额定操作力矩即可实现可靠截断，不会出现蒸汽内漏影响下游管路检修安全的问题。

　　在实际选型应用中，这款阀主要安装在蒸汽管路的分支节点、设备入口前端、检修段隔离位置，用于日常工况下的介质通断控制，以及设备检修时的管路隔离截断。由于采用纯手动操作结构，无需接入气源、电源等辅助动力，即使在厂区动力中断的工况下，操作人员也可现场手动完成阀门启闭操作，可靠性远高于依赖外部动力的自控阀门，适合作为蒸汽系统的基础截断部件使用。建模过程中，所有结构尺寸均参考行业通用的阀门结构长度标准、法兰连接尺寸标准进行还原，手轮的操作空间预留、阀杆的升降行程、螺栓的安装操作间隙都按照实际安装需求做了边界校核，导入装配环境后可直接用于管路布局的干涉检查，也可作为阀组集成设计的基础元件使用，帮助设计人员提前预判管路安装时的操作空间是否充足，避免现场安装时出现手轮与周边管线、结构件碰撞无法操作的问题。

　　从结构细节来看，阀体中部的支架部分采用加强筋结构，在保证足够支撑强度的前提下尽可能降低了整体重量，不会对管路法兰造成额外的偏载应力。阀杆的行程限位结构集成在支架内部，可避免操作时阀杆过度升降导致的密封件损坏，手轮上的方向标识也在建模中做了还原，方便现场操作人员快速识别启闭方向，减少误操作的概率。整体结构没有冗余的设计元素，所有外部结构都服务于安装、操作、运维的实际需求，完全贴合工业现场对蒸汽截断阀的使用要求。
