带卡箍安装结构的两英寸压力指示器

在流体输送管网、小型压力容器、实验室气路、洁净工艺管线这类对安装空间有严格限制的场景里，两英寸规格的压力指示器是现场操作人员判断系统压力状态最直接的观测部件，不同于大口径表盘的工业压力表，这类小尺寸指示器不需要额外的引压支架，直接通过底部卡箍结构就能完成和管线接口的对接，省去了螺纹缠生料带、焊接接头的繁琐工序，尤其适合食品级、医药级这类需要频繁拆卸清洗的洁净管路场景，拆装过程不会破坏管路内壁的光洁度，也不会残留密封介质造成的物料污染。

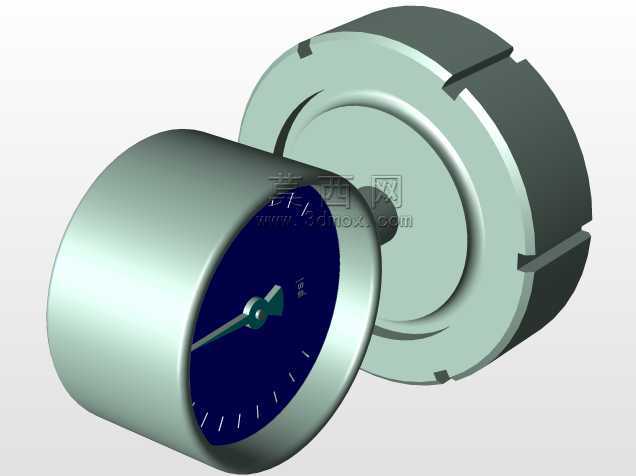

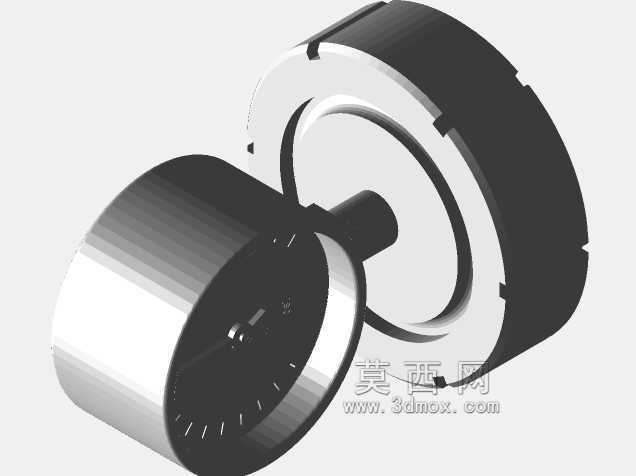

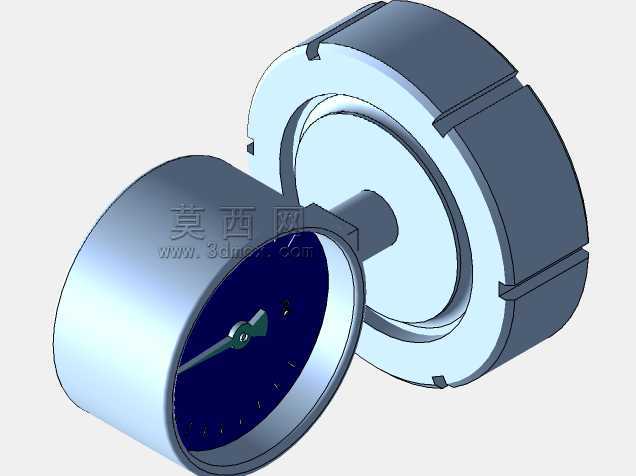

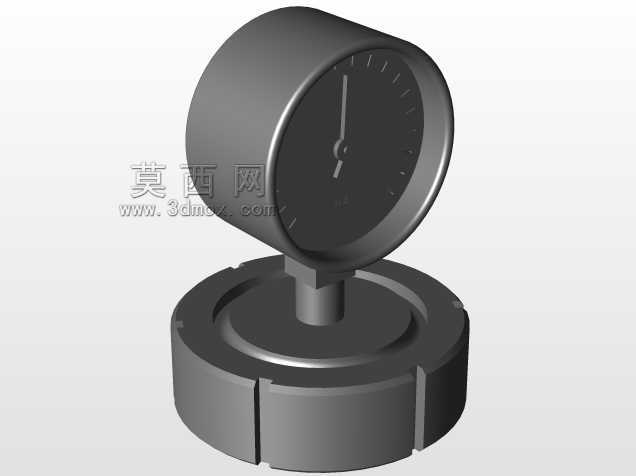

从结构设计逻辑来看，这款压力指示器采用了径向表盘的布局，表盘整体为正圆形，外壳做了全包边的金属卷边处理，既可以保护内部的刻度盘与指针机构不受外力磕碰，也能阻挡现场的粉尘、水汽渗入表芯内部，避免长期使用后刻度模糊、指针卡滞的问题。底部的卡箍连接座做了等距的卡槽设计，和标准卡箍接头配合时，只需要将卡箍卡在对接法兰的密封槽内，拧紧卡箍螺栓就能完成密封固定，安装时不需要调整表盘朝向，卡箍结构允许安装完成后小范围旋转表体，将刻度盘调整到操作人员最容易观测的角度，这点比螺纹连接的压力表要灵活很多，不会出现拧紧后表盘歪向一侧、读数需要侧身的问题。

实际使用中，这类压力指示器主要承担现场就地压力指示的功能，不需要远传信号输出，内部依靠波登管或者膜片作为压力感应元件，当管线内的介质压力进入感应腔后，元件产生的形变通过齿轮传动机构带动指针偏转，直接在刻度盘上指示出当前的压力数值，因为没有电子元件，整体结构的抗干扰能力很强，不会受到现场电磁环境的影响，哪怕是在有变频设备、大功率电机的车间里，读数也不会出现跳变的问题。设计时特意将表体连接段做了缩短处理，整体安装高度控制得很低，不会在管线外侧突出过多，避免现场巡检人员走动时磕碰表体，也能减少设备运输过程中因为碰撞造成的表体损坏。

从安装边界来看，这款两英寸指示器的表盘直径严格控制在两英寸也就是约50.8毫米的尺寸，底部卡箍座的外径和同规格的卫生级卡箍接头完全匹配，对接时只需要在两个法兰面之间加装对应规格的密封垫片，卡箍锁紧后就能达到额定的密封压力，不需要额外的密封处理。表壳的厚度做了优化，既保证了外壳的结构强度，不会因为轻微的外力就出现变形卡滞指针，也尽可能控制了整体重量，不会因为表体自重给管线接口带来额外的负载，哪怕是安装在薄壁塑料管、玻璃管路这类承重能力较弱的管线上，也不会出现接口变形、渗漏的问题。

在结构细节处理上，表盘的刻度采用了蚀刻填漆的工艺，长期使用不会因为擦拭、介质腐蚀出现刻度脱落的问题，指针做了动平衡校正，在压力波动较小的工况下不会出现明显的指针抖动，读数更加清晰准确。表芯的传动机构做了阻尼处理，当管线内出现瞬时压力冲击时，指针不会因为突然的压力变化出现大幅摆动，既方便操作人员读取稳定的压力数值，也能减少冲击对传动齿轮的磨损，延长整体的使用寿命。对于设备集成商来说，这种卡箍连接的压力指示器选型时不需要额外配置安装接头，只要管线端预留了对应规格的卡箍法兰，直接对接就能使用，大幅减少了安装配件的种类，也降低了现场安装的出错概率，在小型实验装置、台式流体设备、净水处理设备这类紧凑布局的设备里，这种小尺寸卡箍安装的压力指示器是非常合适的测压选型，既满足了压力观测的功能需求，也不会占用过多的设备内部空间，不会和周边的管路、阀件产生安装干涉。
