弗里斯塔姆DN50-DN40食品级离心泵结构

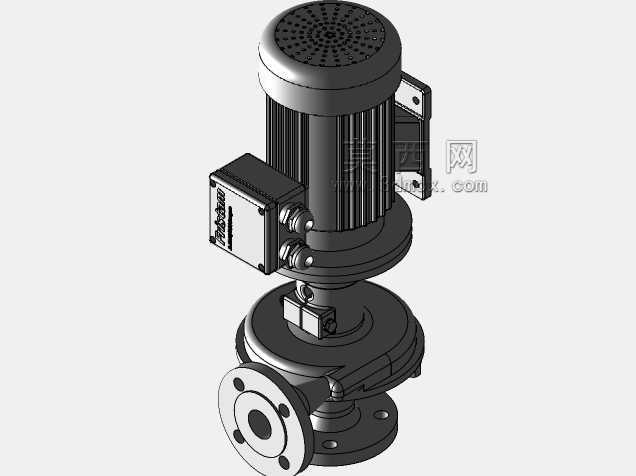

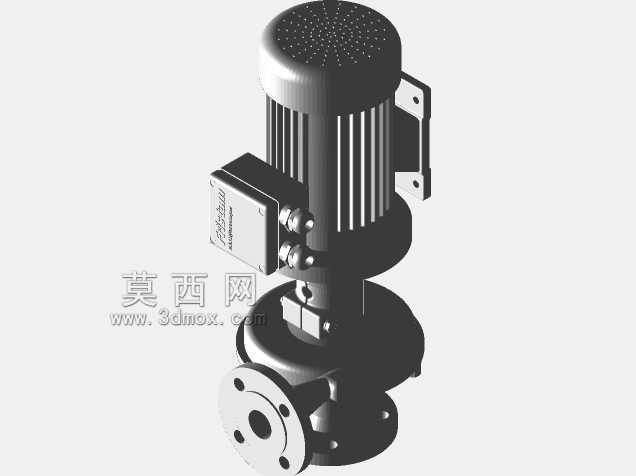

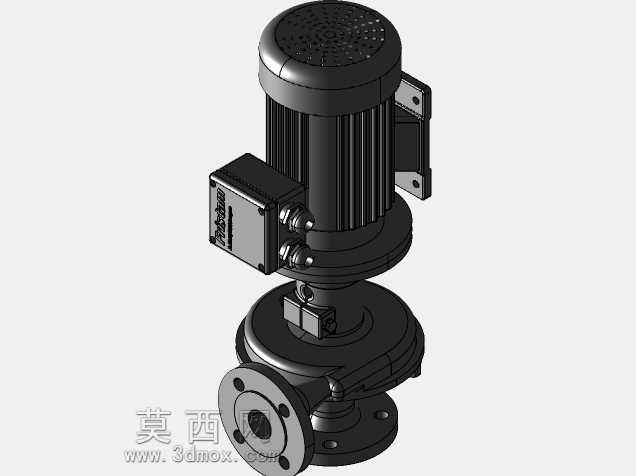

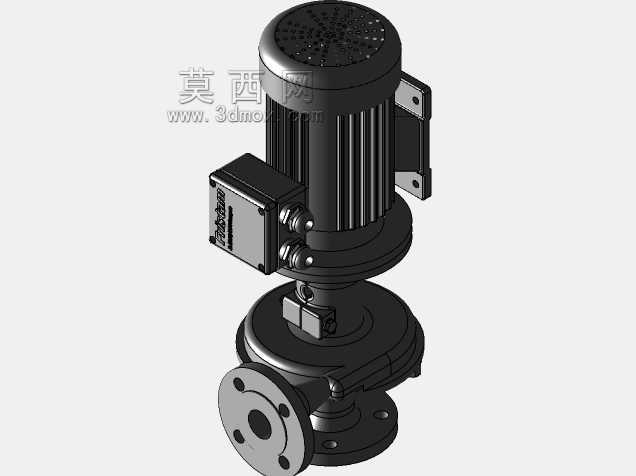

　　这款立式离心泵的进出水口采用DN50与DN40的异径法兰配置，安装时需注意进出口管路的同心度校准，避免法兰面强行对接产生的装配应力传导至泵体轴承位，长期运行会导致轴封偏磨泄漏。泵体与电机采用直联共轴结构，省去了联轴器传动环节，整体轴向尺寸更紧凑，安装时占用的垂直空间比同参数卧式泵减少近四成，适合食品加工车间内设备排布紧凑、地面安装空间受限的工位，比如乳品生产线的物料转运输送、饮品调配工段的糖浆输送、酱料生产中的低粘度流体输送场景，过流部件的圆弧过渡结构没有卫生死角，配合卫生级法兰连接形式，能满足CIP在线清洗的工艺要求，不会残留物料滋生细菌。

　　从结构设计来看，上部驱动电机的散热端盖采用圆周密布的通风孔结构，电机运行时内部风叶带动气流从端盖孔排出，带走定子绕组产生的热量，即使在车间环境温度偏高的工况下，也能维持电机绕组在合理温升区间，避免过热触发保护停机。电机侧方的接线盒采用倾斜出线设计，接线完成后线缆自然向下弯折，能避免车间清洗时的水珠顺着线缆流入接线腔造成短路隐患，接线盒的固定螺栓采用外露式设计，日常检修时不需要拆解电机端盖就能完成接线端子的紧固检查。

　　泵体与电机的连接支架采用加厚铸铁材质，支架上设置的安装耳板开有长条形安装孔，安装固定时可以微调泵体的水平位置，方便对接不同走向的工艺管路。下部泵腔的叶轮采用闭式结构，流道经过水力优化，在2.2kW功率、2900rpm转速下，能稳定输送不含大颗粒的低粘度食品级流体，运行时的振动值控制在较低区间，不会对周边精密计量设备的运行造成干扰。泵体底部的安装底座带有四个固定螺栓孔，安装时需要在底座与安装基础之间加装减震垫，进一步降低运行时的振动传递，进出口法兰的密封槽尺寸匹配标准卫生级密封垫片，安装时垫片需居中放置，避免垫片突出流道造成物料滞留。

　　建模过程中需要重点关注几个装配公差的匹配：电机轴与泵轴的同轴度公差需要控制在0.05mm以内，否则运行时会出现异常噪音和轴封快速磨损的问题；叶轮与泵腔内壁的间隙需要均匀控制在0.3-0.5mm之间，间隙过大会导致容积效率下降，间隙过小则可能在热态运行时出现叶轮擦碰泵腔的故障。机械密封的安装位置需要预留足够的压缩量，同时要保证密封面的平行度，避免运行时出现泄漏。另外，泵体的流道建模需要严格按照水力型线构建，不能随意简化圆弧过渡段，否则会改变流体的流动状态，导致实际运行时的扬程和流量参数偏离设计值。

　　在设备选型匹配时，这款泵的进出口径配置适合入口管路略大于出口管路的工况，能降低入口流速，减少汽蚀发生的概率，安装时入口管路需要尽量减少弯头数量，避免入口阻力过大导致泵的吸程不足。日常维护时，不需要拆解整个泵体和管路，只需要松开泵体与连接支架的紧固件，就能向下抽出叶轮和机械密封组件，快速完成易损件的更换，大幅缩短设备停机维护的时间，适配食品生产企业连续化生产的运维需求。
