中心轴支撑螺旋式工业通行梯结构设计

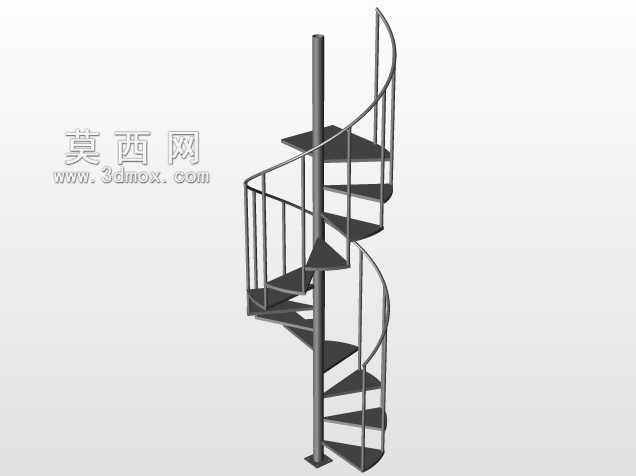

　　这款螺旋通行梯采用单中心主轴作为核心承重构件，所有踏步构件均沿中心轴螺旋排布，外侧搭配连续弧形扶手栏杆，整体结构紧凑，占用平面投影面积远小于常规直跑梯与折返梯，适合在空间受限的工业厂房夹层、设备操作平台、塔架内部通道等场景使用，能够在极小的垂直投影范围内完成多层空间的通行连接，避免常规梯道占用过多生产作业面。

　　从实际使用场景来看，这类梯道常被应用在化工塔器内部检修通道、中小型工业设备的操作登高平台、仓储夹层的人员通行路径上，相比直梯，它的踏步坡度更平缓，人员上下时的握持支撑更充分，长时间携带轻型工具通行的疲劳度更低，同时螺旋排布的结构没有直跑梯的长距离坠落风险区间，外侧连续扶手能够全程给通行人员提供侧向防护。

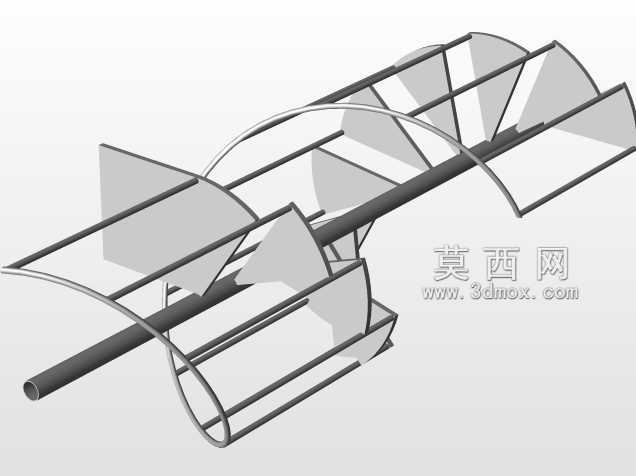

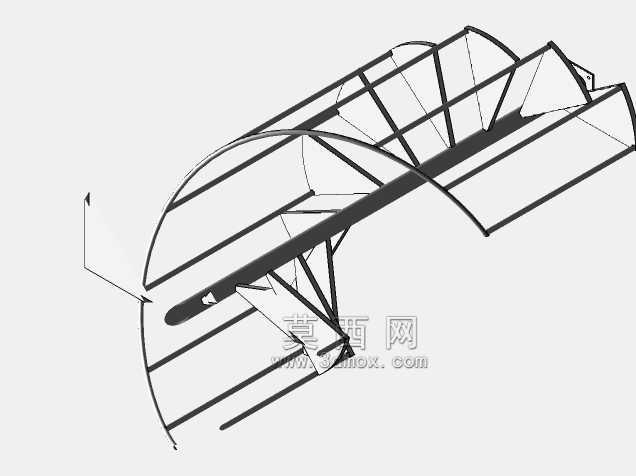

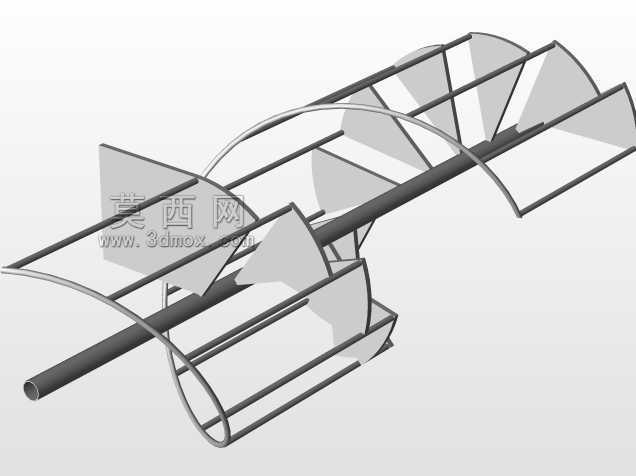

　　结构设计上，中心轴采用空心圆管截面，在保证整体抗扭、抗弯承载力的前提下，尽可能降低构件自重，所有踏步板为扇形裁切件，内侧窄边与中心轴外壁满焊固定，外侧边缘与弧形扶手的竖向支撑肋焊接连为整体，形成空间桁架式受力体系——踏步板不仅承担人员踩踏的竖向荷载，同时也作为连接中心轴与外侧扶手的横向支撑构件，传递水平方向的受力，避免中心轴长细比过大出现失稳问题。扶手采用连续弯制成型的圆管，沿螺旋升角全程贴合踏步外侧边缘，竖向支撑肋的间距与踏步宽度匹配，每一块踏步外侧都对应设置一根竖向肋，保证人员在任意踏步位置都能便捷抓握扶手。

　　设计过程中需要重点控制踏步的升角与踏面宽度，常规工业使用场景下，踏步内侧的最小宽度不低于100mm，外侧有效踏面宽度控制在220-260mm区间，每一级踏步的垂直高度差控制在180-200mm，保证人员上下时的步幅适配，不会出现踏空或者抬腿过高的问题。中心轴的上下两端需要设置可靠的安装固定端，下端通常与地面预埋钢板焊接固定，上端与上层平台的结构梁或者预埋支座连接，安装时需要保证中心轴的垂直度偏差不超过千分之一，避免梯道整体出现倾斜，导致踏步面水平度不足，影响通行安全。

　　安装边界方面，这类螺旋梯的平面投影为正圆形，直径根据通行需求通常在1200mm-1800mm区间，对应的中心轴外径一般选89mm-140mm的无缝钢管，安装时需要在投影范围内预留完整的圆形安装空间，周边不能有突出的设备构件或者管线侵入梯道的通行净空，通行净空高度全程不低于2200mm，避免人员上下时头部碰到上层结构或者周边障碍物。踏步板表面通常会做防滑处理，要么采用花纹钢板直接裁切，要么在普通钢板表面焊接防滑筋，防止工业环境下有油污、积水时人员滑倒。

　　从受力逻辑来看，人员踩踏产生的竖向荷载会通过踏步板分别传递到中心轴与外侧扶手框架上，中心轴承担主要的竖向承重，外侧扶手框架则承担部分竖向荷载同时提供整体抗侧刚度，这种受力模式下，不需要在梯道中间额外设置支撑柱，整个梯道仅靠上下两端的固定点即可完成安装，非常适合在已有建筑或者设备的预留空间内加装，不需要对原有结构做过多的改造。另外，这种开放式的踏步结构不会积灰、积油，在多粉尘、多油污的生产车间内使用时，日常清理维护非常方便，杂物会直接从踏步间隙掉落，不会在梯道上堆积增加额外荷载。

　　设计建模时需要重点校验螺旋线的升角一致性，保证每一级踏步的高度差均匀，扶手的弯制曲率要和踏步的螺旋轨迹完全匹配，避免出现扶手与踏步错位、安装时无法对齐的问题，所有焊接位置需要做圆角打磨处理，去除焊渣与尖锐边角，防止通行时剐蹭衣物或者划伤人员。
