弗里斯塔姆FPE722-130外置盖离心泵结构

　　在食品饮料、生物制药这类对流体输送卫生等级要求严苛的生产场景里，这类带外置密封端盖的离心泵是管线输送环节的核心配套设备，不同于普通清水泵的结构设计，这款弗里斯塔姆FPE系列泵的外置盖结构，主要是为了适配日常生产结束后的CIP原位清洗、密封件快速更换需求，不用把整台泵从管线上拆解下来，就能完成易损件维护和过流面清洁，能大幅缩短产线停线维护的时间。

　　从实际使用场景来看，这类泵主要用来输送低粘度的洁净流体，比如乳品生产线上的鲜奶、果汁生产线的果浆预处理输送、制药行业的纯化水转输，过流部件的圆弧过渡设计没有卫生死角，不会残留物料滋生细菌，完全符合食品接触级设备的设计要求。外置盖的结构把机械密封的安装位置从泵腔内部挪到了端盖外侧，日常巡检的时候能直接观察密封的泄漏情况，不用拆开泵体就能判断密封件的磨损状态，比内置密封结构的泵维护效率高很多。

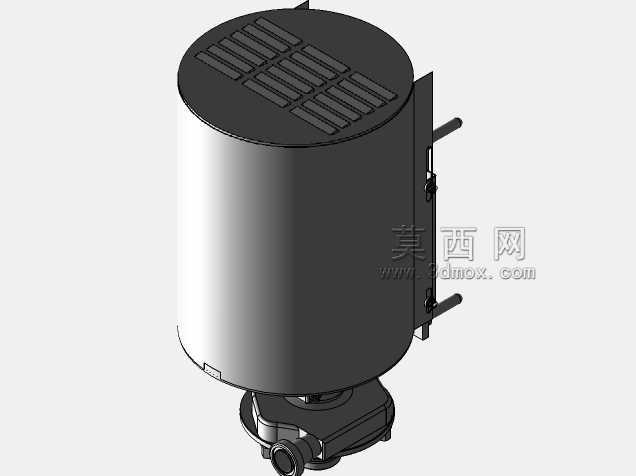

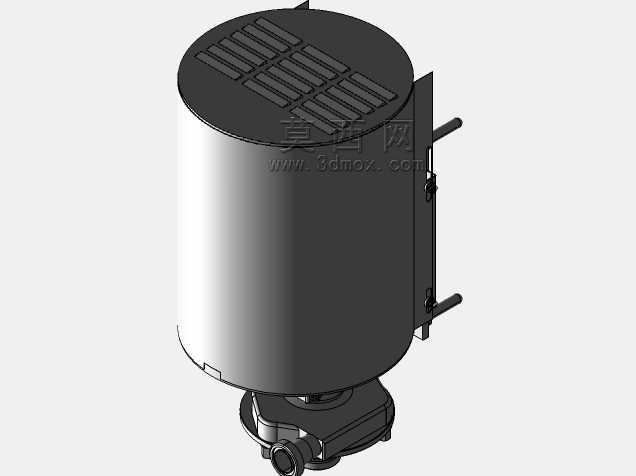

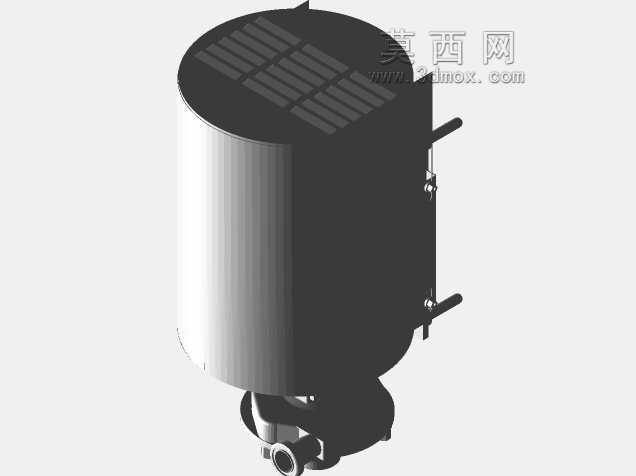

　　做三维结构设计的时候，首先要考虑的是安装边界的匹配问题，这款泵的上部圆柱腔体是电机冷却风罩和驱动电机的集成段，侧面的两个固定支耳是用来把泵体挂载到设备支架或者墙体安装座上的，支耳上的安装孔位间距要和现场安装架的孔位严格对齐，不然安装的时候会出现错位别劲的问题，长期运行会导致泵轴偏心、密封异常磨损。下部的泵头进出口是标准的卫生级快装接口，对接管线的时候不用额外焊接转换接头，直接用卡箍就能完成连接，安装效率比法兰接口高很多，也不会出现焊接焊渣残留污染物料的问题。

　　设计思路上，这款泵把电机和泵头做了同轴直联的结构，没有额外的联轴器传动环节，整体结构更紧凑，占用的安装空间更小，上部风罩表面的格栅式通风口是顺着电机散热风道的走向设计的，能保证电机运行的时候冷却风顺利带走绕组热量，不会因为通风不畅导致电机过热跳闸。外置端盖和泵腔的连接采用的是快拆式卡扣结构，不用拧多个螺栓就能打开端盖，更换密封件的时候只需要松开卡扣就能拿出密封组件，整个维护过程不超过十分钟，对于连续生产的产线来说，这种快拆设计能把维护对产能的影响降到最低。

　　从外形尺寸的适配角度来说，这类泵的整体高度要匹配现场管线的铺设高度，下部泵头的中心高要和进出口管线的中心高保持一致，避免管线安装的时候出现应力拉扯，长期运行导致泵壳开裂。侧面的支耳安装位置要考虑泵体的重心分布，整台泵的重心落在两个支耳的连线中心位置，挂载安装之后不会出现倾斜偏载的问题，运行的时候振动量更小，能延长轴承和密封件的使用寿命。泵体底部的排污口设计在泵腔的最低位置，CIP清洗的时候能把泵腔内残留的清洗液完全排净，不会有积液残留导致下次生产的时候污染物料。

　　实际选型配套的时候，要根据输送流体的特性匹配对应的密封材质，输送含少量颗粒的流体的时候要选用硬质合金密封面，输送腐蚀性流体的时候要选用氟橡胶或者硅橡胶的密封件，外置盖的结构预留了密封件的安装调整空间，更换不同规格密封件的时候不用改动泵体的其他结构，适配性很强。另外这款泵的过流面都做了镜面抛光处理，表面粗糙度能达到0.8μm以下，流体在泵腔内流动的时候阻力更小，泵的运行效率更高，也不容易粘附物料，清洗的时候更容易冲净残留。

　　在三维建模过程中，要重点关注几个配合尺寸的公差控制：泵轴和叶轮的配合公差、密封件安装位的同轴度公差、端盖和泵腔结合面的平面度公差，这些尺寸如果超差，会直接导致泵运行的时候出现泄漏、振动大、效率低的问题。侧面支耳的安装孔要做沉头设计，安装螺栓的时候螺栓头不会突出支耳表面，避免和周边的管线、支架产生干涉。上部风罩的格栅开孔尺寸要控制在合理范围，既要保证通风量，也要防止较大的杂物掉进风罩里损坏电机风扇。

　　这类泵在实际产线布局的时候，通常会安装在物料罐的出口位置，靠泵的吸力把罐内的物料输送到下一个处理工序，外置盖的结构设计让泵的维护侧朝向操作通道，日常巡检和维护的时候不用钻到管线缝隙里操作，符合设备布局的人机工程要求。泵体的整体重量集中在下部泵头位置，安装的时候支架要做对应的加强处理，避免运行的时候因为振动导致支架变形，影响泵的运行稳定性。
