手摇式手动破碎装置三维结构设计

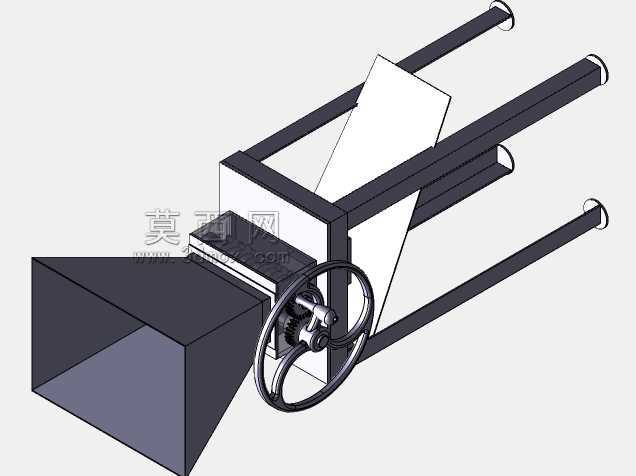

　　这款手动破碎装置主要面向无电力供应的小型作业场景设计，常见于户外样本制备、小型作坊物料粗碎、教学实验演示等工况，可对硬度较低的块状物料进行挤压破碎作业，无需外接动力源，单人即可操作完成全部破碎流程。从结构布局来看，设备整体采用卧式框架承载结构，两根平行布置的长型材构成机架主体延伸段，既作为整体结构的受力支撑梁，也可在安装时作为固定基准，适配台面安装、支架挂载等多种安装方式，安装时需预留手轮操作空间与进料、出料的作业边界，手轮侧操作半径需预留至少300mm空间，避免操作时与周边物体产生干涉。进料区域采用倾斜导料板设计，导料板与破碎腔进料口呈一定倾角布置，可引导待破碎物料依靠自重滑入破碎作业区，无需额外推送机构，减少操作步骤；

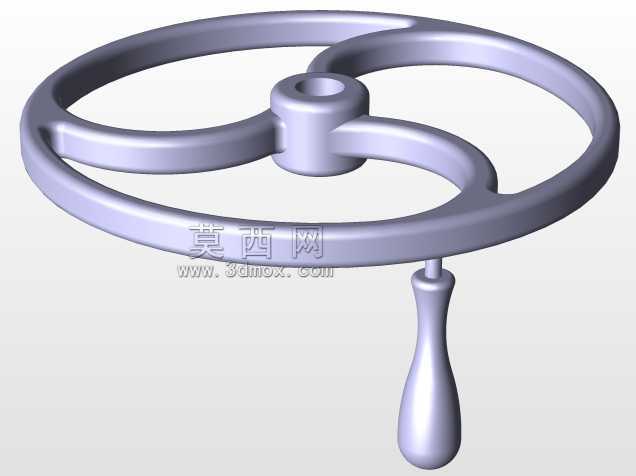

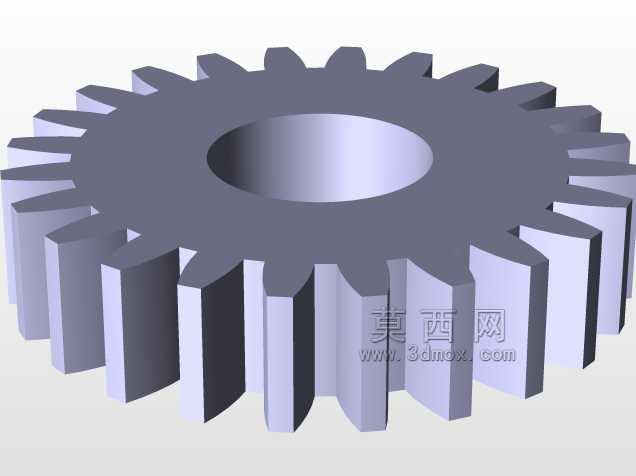

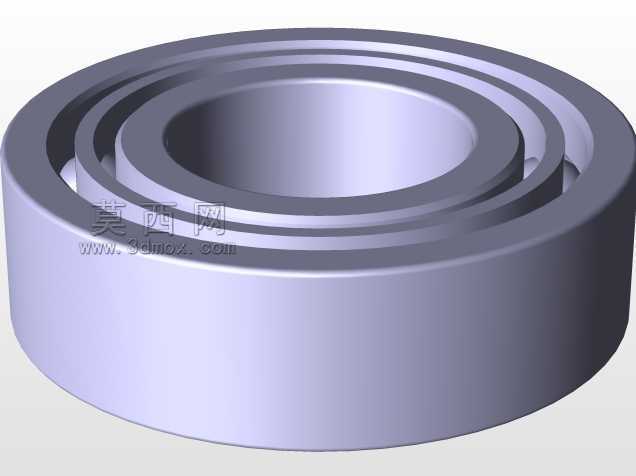

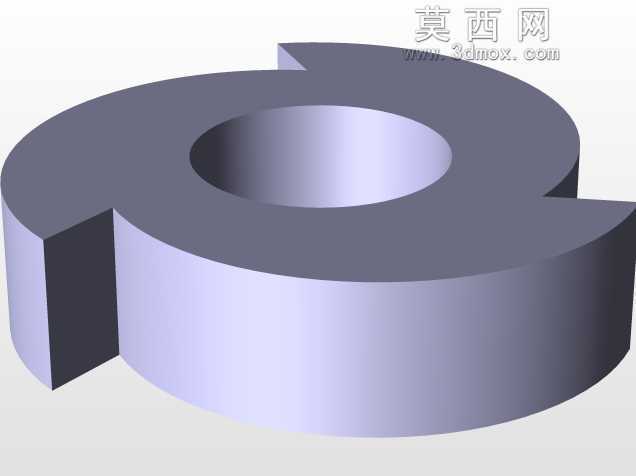

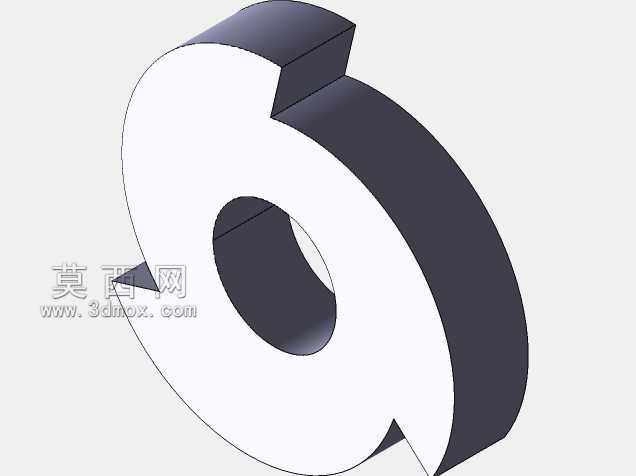

　　进料斗采用敞口式斜斗结构，斗体侧壁与水平面夹角大于物料安息角，避免物料在斗内堆积卡滞，斗体出口与破碎腔入口无缝衔接，防止破碎过程中物料飞溅。动力输入采用大直径手轮结构，手轮通过齿轮传动副与破碎腔内的挤压破碎辊连接，传动齿轮组采用减速增扭设计，操作时可通过较小的手轮输入力获得足够的破碎挤压力，降低操作人员的劳动强度；手轮轮缘采用滚花防滑设计，即使手部沾有少量物料碎屑也可稳定施力，手轮与传动轴之间采用键连接固定，传动无打滑间隙，正反向转动均可带动破碎机构动作。破碎腔采用封闭箱式结构，仅保留进料口与底部出料口，破碎作业时物料在腔体内受到相向运动的挤压构件作用，被挤压碎裂后从底部出料口自然下落，可在出料口下方配置集料容器承接破碎后物料；

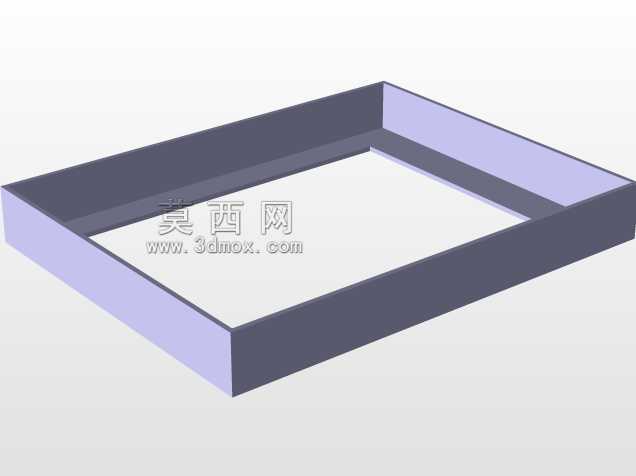

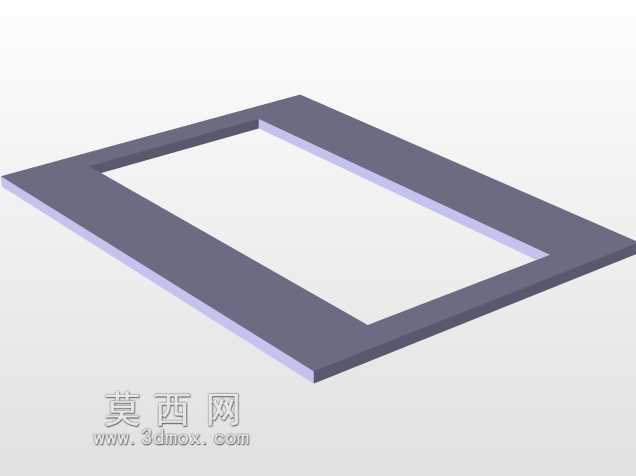

　　腔体侧壁采用加厚板材制作，可承受破碎过程中物料的挤压力与反冲击力，长期使用不易出现变形开裂问题。机架延伸段的型材上预留有标准安装孔位，可根据实际使用需求加装防护挡板、导料槽等附属结构，也可通过螺栓将整机固定在作业台架上，提升作业时的整机稳定性，避免操作过程中设备移位。从设计思路上，这款装置优先考虑无动力场景下的操作便捷性与结构可靠性，全部采用纯机械结构实现破碎功能，无电气、液压等复杂配套部件，后期维护仅需定期对传动齿轮部位加注润滑脂即可，维护成本极低，适合在条件简陋的作业环境下长期使用。结构设计时充分考虑了操作安全因素，传动齿轮组全部布置在机架侧的封闭护罩内，仅外露手轮操作部分，避免操作人员衣物、手部卷入传动机构；

　　破碎腔作业区域除进出料口外全部封闭，减少破碎过程中碎屑飞溅的风险。整机外形尺寸适配单人操作的人机工程学要求，手轮安装高度与普通人站立操作时的肘部高度适配，长时间操作不易产生疲劳；进料口高度适配人工投料的舒适高度，无需过度抬臂即可完成投料动作。出料口下方预留足够的集料空间，可适配常规尺寸的集料桶、料盘等容器，无需额外垫高设备即可完成集料作业。
