机械传动用指节式铰接连接接头结构

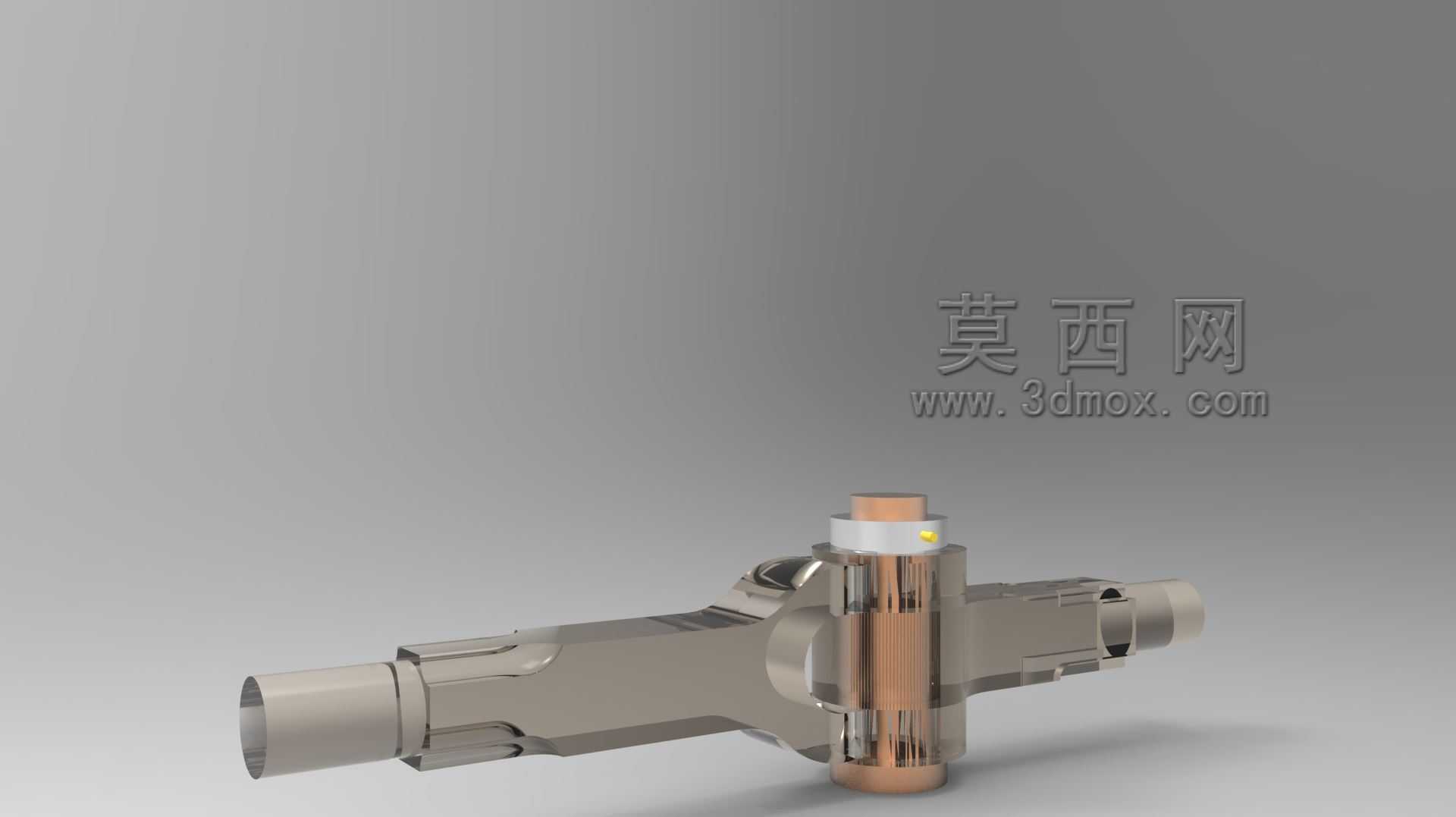

　　这类指节式铰接接头在中小载荷的往复传动场景中应用十分广泛，常见于轻工机械的连杆传动组、小型操作机构的力传递链路、手动操作器械的活动连接部位，核心作用是在两个存在一定角度摆动需求的传动杆件之间，传递轴向拉压载荷，同时补偿传动过程中两杆件轴线之间的小角度偏摆，避免刚性连接带来的附加弯矩损坏杆件或支撑轴承。从结构功能上看，该接头采用分体式叉形主体搭配中间销轴衬套的结构，两侧的外伸杆段用于和对应传动杆件做同轴连接，可根据安装场景选择外螺纹旋合、光轴插装配紧定螺钉或者端面法兰连接的形式，中间的铰接部位采用贯通销轴加耐磨衬套的组合，衬套通常选用铜基合金或者自润滑复合材料，降低铰接摆动过程中的摩擦阻力，同时减少销轴与主体孔位的磨损，

　　延长接头的维护周期。设计这类接头的时候，首先要核算额定传递载荷下的销轴剪切强度、叉形耳部的挤压强度，避免过载工况下出现销轴剪断或者叉耳开裂的失效；其次要预留合理的铰接摆动间隙，间隙过小会导致摆动卡滞，尤其是在工况存在少量粉尘或者温度变化带来零件尺寸膨胀的场景下，过小的配合间隙很容易出现动作卡死，间隙过大则会导致传动链路存在空程，影响传动精度，对于有位置精度要求的传动场景，还需要在铰接部位增设轴向限位结构，避免销轴在往复摆动过程中出现轴向窜动，导致连接失效。从安装边界来看，这类接头的主体径向最大尺寸需要匹配安装空间的避让要求，两侧连接段的同轴度公差需要控制在合理范围内，避免安装后给相连杆件带来额外的径向偏载；

　　铰接部位的摆动角度范围需要覆盖实际工况的最大偏摆角度，通常这类中小规格的指节接头单平面摆动角度可以达到15度到25度，能够满足绝大多数平面连杆机构的偏摆补偿需求。在实际选型应用中，需要注意接头的额定动载荷要大于实际工况的峰值载荷，预留1.5到2倍的安全系数，对于频繁往复摆动的工况，还要关注铰接部位的润滑结构设计，部分免维护型号会在衬套内部预置固体润滑层，无需定期加注润滑脂，适合在维护不便的封闭机构内部使用；如果是在有腐蚀介质的环境中使用，还需要对接头表面做对应的防腐处理，比如镀硬铬或者采用不锈钢材质加工，避免锈蚀导致铰接部位转动不畅。建模过程中需要重点关注叉耳内侧面与中间衬套端面的配合公差，

　　销轴两端的挡圈槽或者锁紧结构的尺寸要匹配标准件规格，两侧连接段的尺寸要和常用的传动杆件接口做适配，减少用户二次修改的工作量；同时要注意铰接部位的运动干涉检查，确保在最大摆动角度下，接头的叉耳部位和中间连接段不会发生结构碰撞，保证动作行程内的运动顺畅。
