金属焊接支撑框架结构设计

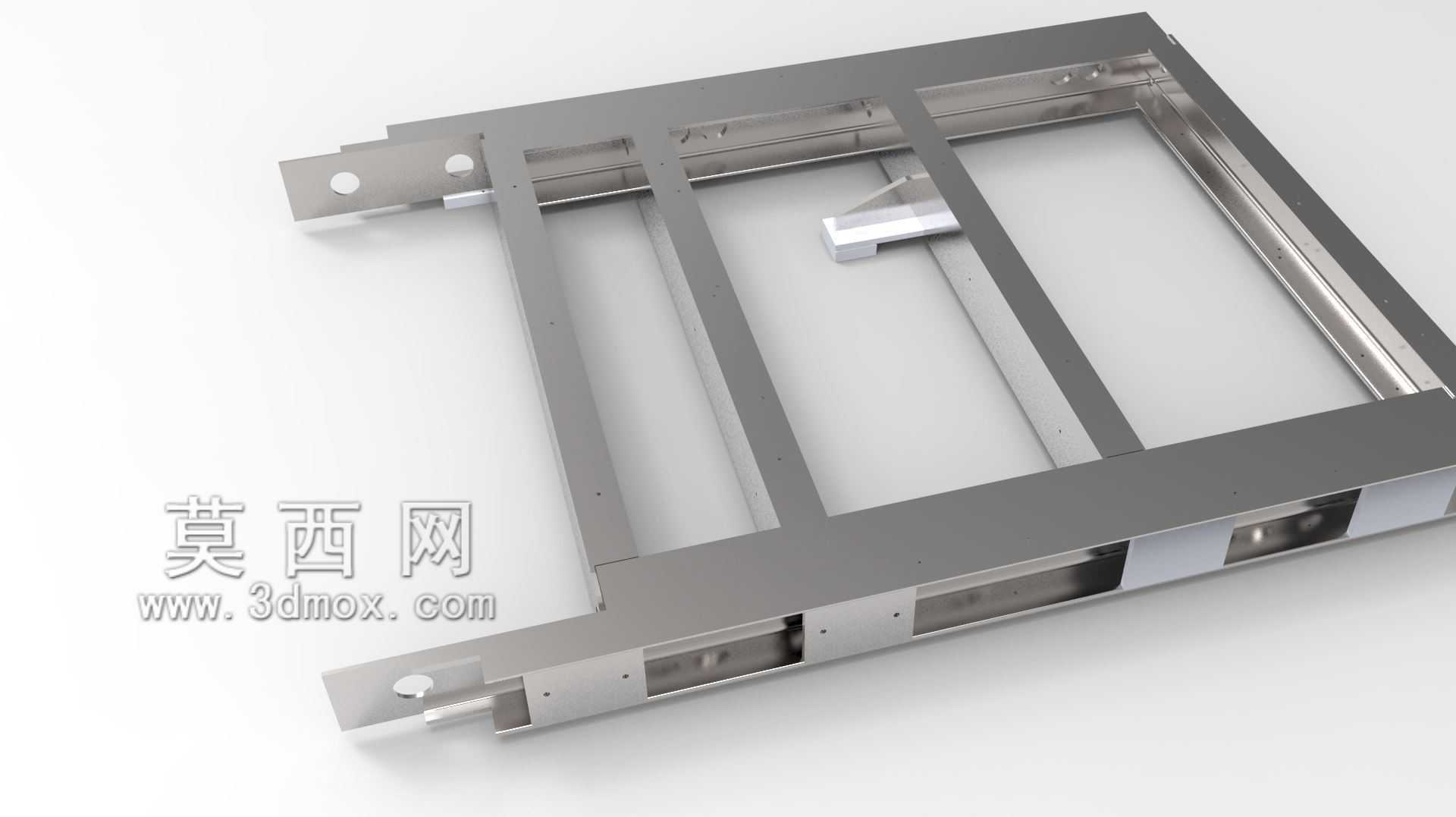

　　该焊接支撑框架属于设备配套承载类结构件，主要应用于工业生产线工位承载、专用设备内部支撑、工装夹具基座搭建等场景，在自动化输送线旁的工件暂存工位、检测设备的内部承载单元、小型专用机床的辅助支撑结构中都能见到这类构件的身影，核心作用是为被支撑对象提供稳定的刚性承载基础，抵消设备运行过程中产生的振动与偏移，保证被支撑部件的位置精度长期保持在允许公差范围内。从结构设计逻辑来看，整个框架采用矩形管材作为主受力梁，三根纵向平行布置的主梁承担主要的竖向载荷，横向的边框梁通过满焊工艺与纵向梁连接成整体，形成稳定的格栅式受力结构，这种布局既可以在保证整体刚性的前提下减少材料用量，降低构件自重，也能为被支撑对象提供多点位的安装固定面，

　　适配不同尺寸规格的被支撑部件安装需求。框架两端延伸出的带孔安装耳板是整个构件的安装基准，耳板上的通孔采用激光切割一次成型，孔位公差控制在±0.1mm范围内，安装时可通过螺栓与设备主机架或者地面基座快速定位连接，不需要现场二次配钻，能有效缩短现场装配的周期。在设计过程中，首先需要核算主受力梁的截面惯性矩，根据被支撑对象的最大重量、动态载荷系数来选定矩形管的壁厚与截面尺寸，避免长期承载后出现梁体下挠变形的问题；焊接工艺上采用对称焊接顺序，先焊接主梁与横梁的内侧接缝，再焊接外侧接缝，尽可能减少焊接过程中产生的热变形，焊接完成后还需要对整体框架进行时效处理，消除焊接内应力，再对安装面进行铣削精加工，保证框架上平面的平面度公差满足安装要求。

　　从安装边界来看，框架整体的外轮廓尺寸需要适配安装工位的预留空间，两端耳板的孔中心距严格匹配主机架上的安装孔位间距，框架底部预留有15mm的调整间隙，可配合薄垫片对框架的水平度进行微调，保证被支撑对象安装后处于水平状态；框架的侧边预留有传感器安装位与走线槽空间，不需要额外在梁体上打孔走线，避免破坏梁体的受力结构。这类焊接框架不同于标准型材搭建的机架，所有连接位置都采用焊接固定，不存在螺栓连接的松动风险，在长期承受交变载荷的工况下稳定性更好，适合用在有一定振动的设备工位上，比如小型冲压设备的工件导向支撑、包装线的物料承载架、检测设备的样品放置平台等场景。框架表面采用拉丝不锈钢材质制作时，还可以用在食品加工、

　　医药生产等对卫生要求较高的生产场景，表面不容易积尘，清洁维护更加方便；如果采用普通碳钢材质制作，表面经过喷塑处理后，可用于普通工业生产环境，成本更低，承载能力同样能满足使用要求。在实际选型应用时，需要注意核对框架的额定承载重量，不能超出设计载荷使用，同时安装时要保证耳板的固定螺栓全部拧紧到规定扭矩，避免运行过程中出现框架移位的问题；如果需要在框架上加装额外的附属部件，尽量固定在横向梁的位置，不要在纵向主梁的中间位置额外加载，防止主梁受力不均出现变形。
