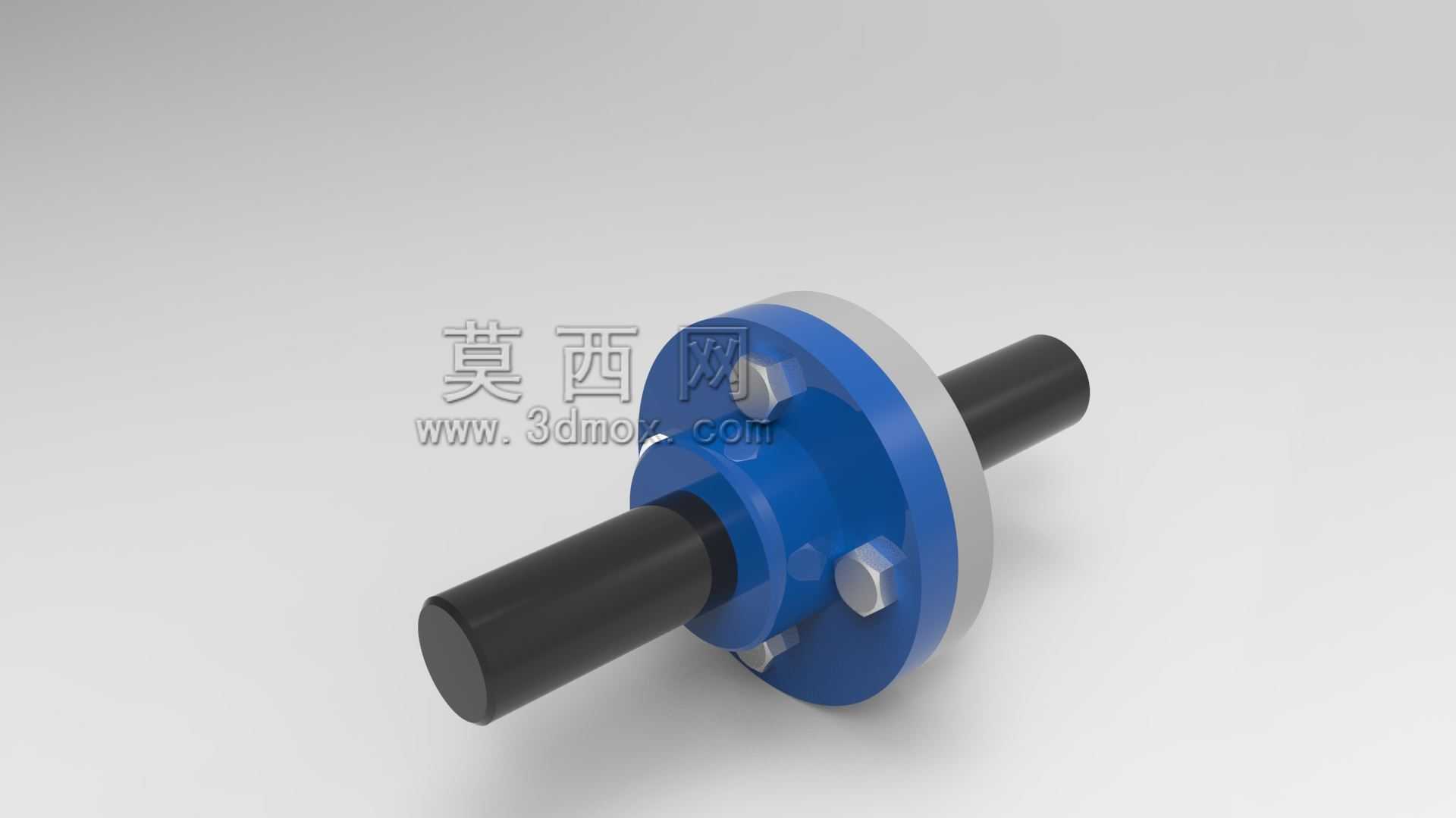

在常规工业传动系统的轴系布局中,这类凸缘结构的法兰联轴器属于应用覆盖极广的刚性传动连接件,主要承担两根同轴线布置传动轴之间的扭矩传递功能,常见于输送线驱动端、中小型减速机输出端、泵组动力输入端等对中精度有保障、传动载荷平稳的工况场景。不同于带补偿量的弹性联轴器,该结构依靠两个对接法兰端面的紧密贴合、螺栓组的预紧锁紧实现刚性连接,传动过程中不存在回转间隙,扭矩传递的同步性表现优异,适合转速稳定、无频繁正反转冲击的固定轴系传动场景。从实际安装逻辑来看,该联轴器的两个半体分别通过键连接与两侧轴端固定,其中一侧半体带有定位止口,对接时可直接嵌入另一半法兰的止口槽内,无需反复打表调整径向跳动即可保证两轴的同轴度,大幅降低现场安装的调试难度,
这也是这类结构在常规工业设备中被大量采用的核心原因之一。设计层面上,法兰盘的螺栓孔采用均匀圆周排布,螺栓受剪与端面摩擦力共同承担扭矩载荷,设计时需根据传递扭矩的额定值匹配螺栓数量与公称直径,同时法兰盘的外径尺寸需预留足够的螺栓扳手操作空间,避免现场安装时无法完成锁紧操作;两端的轴伸长度需匹配对应设备的轴端插入深度,轴孔与轴的配合公差通常选用H7/k6的过渡配合,既保证装配时的导向便利性,又能避免运行过程中轴与孔之间出现相对窜动。法兰盘与轴连接的轮毂部分做了加厚处理,可分散键连接部位的应力集中,避免长期交变载荷下轮毂出现开裂失效;法兰对接面的平面度有严格公差要求,若平面度超差会导致螺栓锁紧后法兰面存在局部间隙,
运行过程中容易出现螺栓松动、传动振动超标的问题。从安装边界来看,这类联轴器安装时需在两轴之间预留2-3mm的轴向间隙,避免设备运行过程中轴系热伸长导致两端轴顶死,造成轴承额外载荷;整个联轴器的径向最大尺寸为法兰盘外径,选型时需确认该尺寸与周边设备护罩、机架的安全距离,避免运行过程中出现剐蹭。日常运维中,这类刚性联轴器无需频繁维护,仅需在设备定期点检时检查螺栓的预紧力矩即可,相比弹性套柱销联轴器,不存在弹性元件老化更换的问题,全生命周期的运维成本更低。需要注意的是,这类联轴器不具备径向、角向补偿能力,若安装时两轴的对中偏差超出允许范围,运行过程中会在轴、轴承部位产生额外的附加载荷,长期运行会导致轴承过早失效、轴系振动超标,
因此安装时必须依托止口定位保证对中精度,不可强行依靠螺栓拉力拉拢存在偏差的两轴。在传动载荷匹配上,该结构可传递的扭矩范围覆盖中小功率常规传动场景,通过调整法兰盘外径、螺栓规格、轴孔直径,可适配不同轴径、不同功率等级的传动需求,是机械传动系统中最为基础也最为可靠的轴系连接部件之一。
