离心风机上部蜗壳外壳结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:371808
  • 离心风机上部蜗壳外壳结构设计
  • 离心风机上部蜗壳外壳结构设计
  • 离心风机上部蜗壳外壳结构设计
  • 离心风机上部蜗壳外壳结构设计
  • 离心风机上部蜗壳外壳结构设计
  • 离心风机上部蜗壳外壳结构设计
  • 离心风机上部蜗壳外壳结构设计

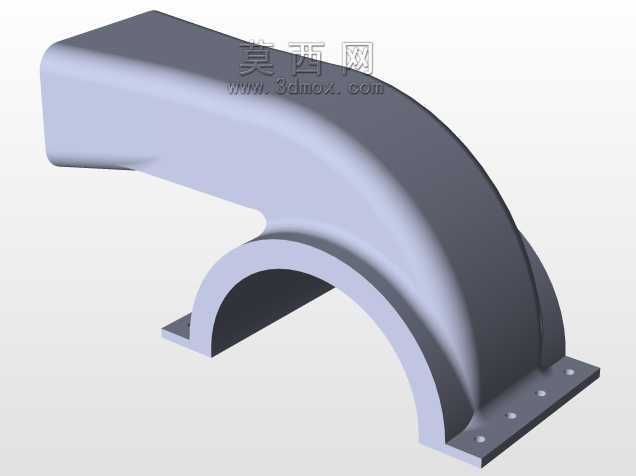

  该部件为小型离心式通风设备的上部蜗壳壳体,是构成风机流道的核心结构件,在小型工业通风、设备散热、工位除尘等场景中承担气流导向与承压的核心作用。从实际应用场景来看,这类小尺寸离心风机常被集成在小型工业设备的散热系统、桌面级除尘工位、小型废气收集装置中,也可作为小型通风管道的增压单元使用,上部外壳直接决定了风机出口的气流方向与流道平顺性,是影响风机运行效率的关键结构。

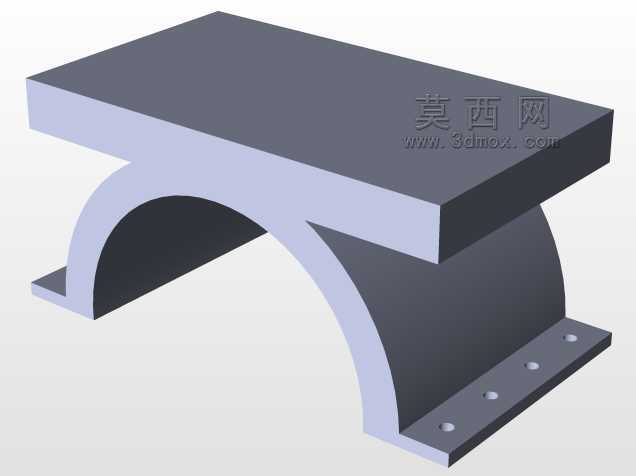

  从功能特性来看,该壳体采用一体式蜗壳型腔设计,方形出口结构可直接对接同规格的方形通风管道,无需额外加装变径转接件,减少了安装环节的密封点位,降低了现场安装的漏风风险。壳体下部设置的环形安装止口,可与风机侧端盖、叶轮组件形成精准的配合定位,止口的径向公差控制在IT7级精度区间,可保证叶轮旋转时与壳体内壁的间隙均匀,避免出现叶轮擦碰壳体的故障,同时也能减少间隙处的气流回流损失,提升风机的容积效率。壳体底部的带孔安装支座,采用与壳体一体成型的结构,四个安装孔的孔位公差按照安装基准统一标注,可直接通过螺栓将风机整体固定在设备机架或者安装基础上,支座的加强筋结构从壳体蜗道外壁延伸至安装面,可承受风机运行时的振动载荷,避免长期运行后出现支座开裂的问题。

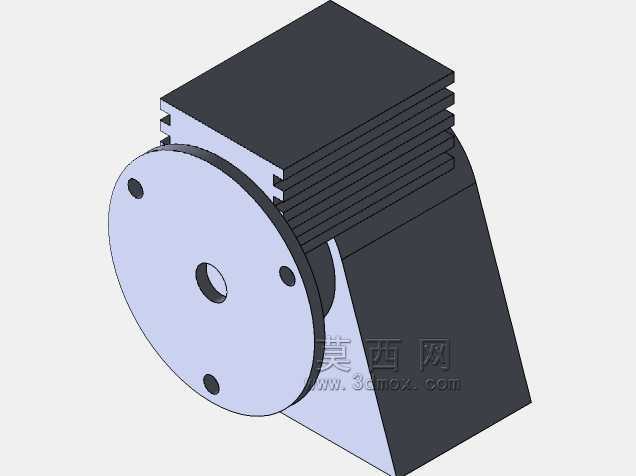

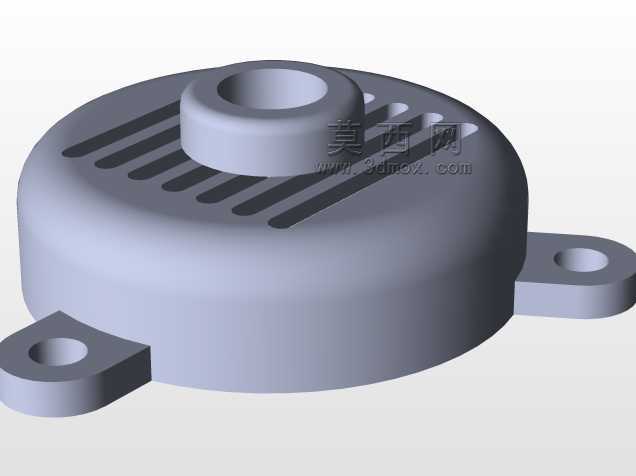

  在设计思路上,该壳体的蜗道型线采用对数螺旋线进行拟合,型线的曲率变化按照叶轮出口的气流速度梯度进行优化,可减少气流在蜗道内的湍流损失,降低风机运行时的气动噪音。壳体的壁厚根据不同部位的受力情况做了差异化设计,蜗道承压区域的壁厚保持均匀一致,安装支座、出口法兰位置的壁厚做了局部加厚处理,既保证了结构强度,也尽可能控制了壳体的整体重量,减少材料消耗。壳体与电机连接的一侧预留了电机安装的定位面,可直接适配配套的驱动电机端盖,电机输出轴穿过壳体中心的轴孔与叶轮连接,轴孔位置预留了密封件安装槽,可加装骨架油封防止蜗道内的气流泄漏,同时也能避免外界粉尘进入电机轴承位置,延长电机的使用寿命。

  从安装边界尺寸来看,该壳体的方形出口尺寸适配常规的小型通风管道规格,出口法兰的平面度公差控制在0.1mm以内,可保证与管道对接时的密封垫压缩量均匀,不会出现局部漏风的问题。壳体的整体外形尺寸适配小功率驱动电机的安装空间,安装支座的孔距按照通用的小型风机安装标准设计,可直接替换同规格的同类风机壳体,无需对原有安装基础做改动。壳体的内部流道表面做了顺滑过渡处理,所有转角位置都设置了圆角,避免出现直角结构造成的气流滞止区,减少流道内的积尘风险,在输送含少量粉尘的空气时,也能降低粉尘在壳体内壁的附着概率,减少长期运行后的流道堵塞问题。

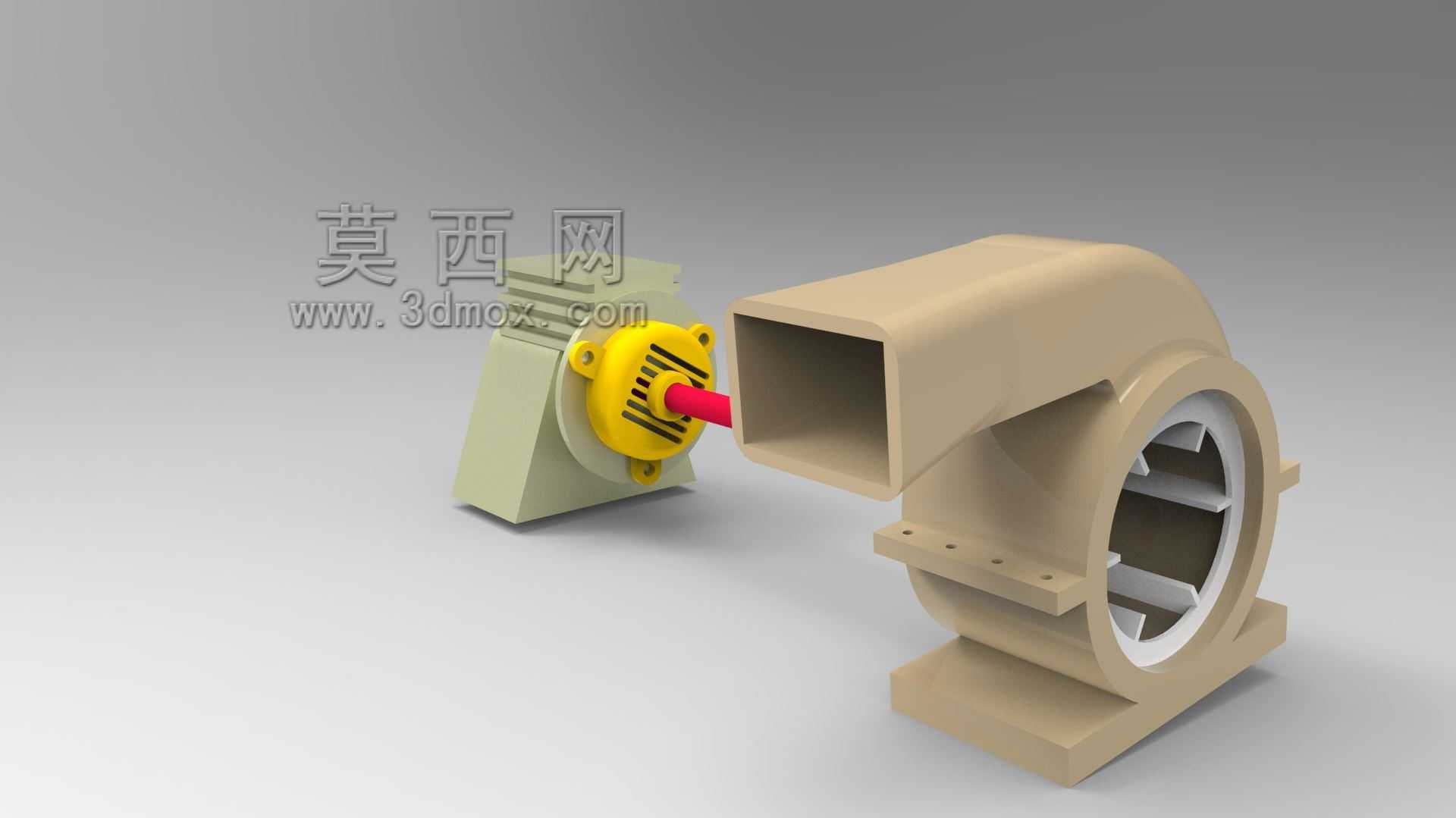

  在实际装配过程中,该上部外壳需要与下部壳体、叶轮、电机端盖等部件做同轴度校验,壳体中心的轴孔与叶轮安装轴的同轴度公差需要控制在0.05mm以内,才能保证叶轮运行时的动平衡精度,减少风机运行时的振动。壳体的出口方向为水平直出设计,可根据实际安装需求调整安装角度,适配不同方向的管道布线场景,安装支座的孔位为长圆孔设计,允许安装时做小范围的位置调整,降低现场安装的对位难度。
