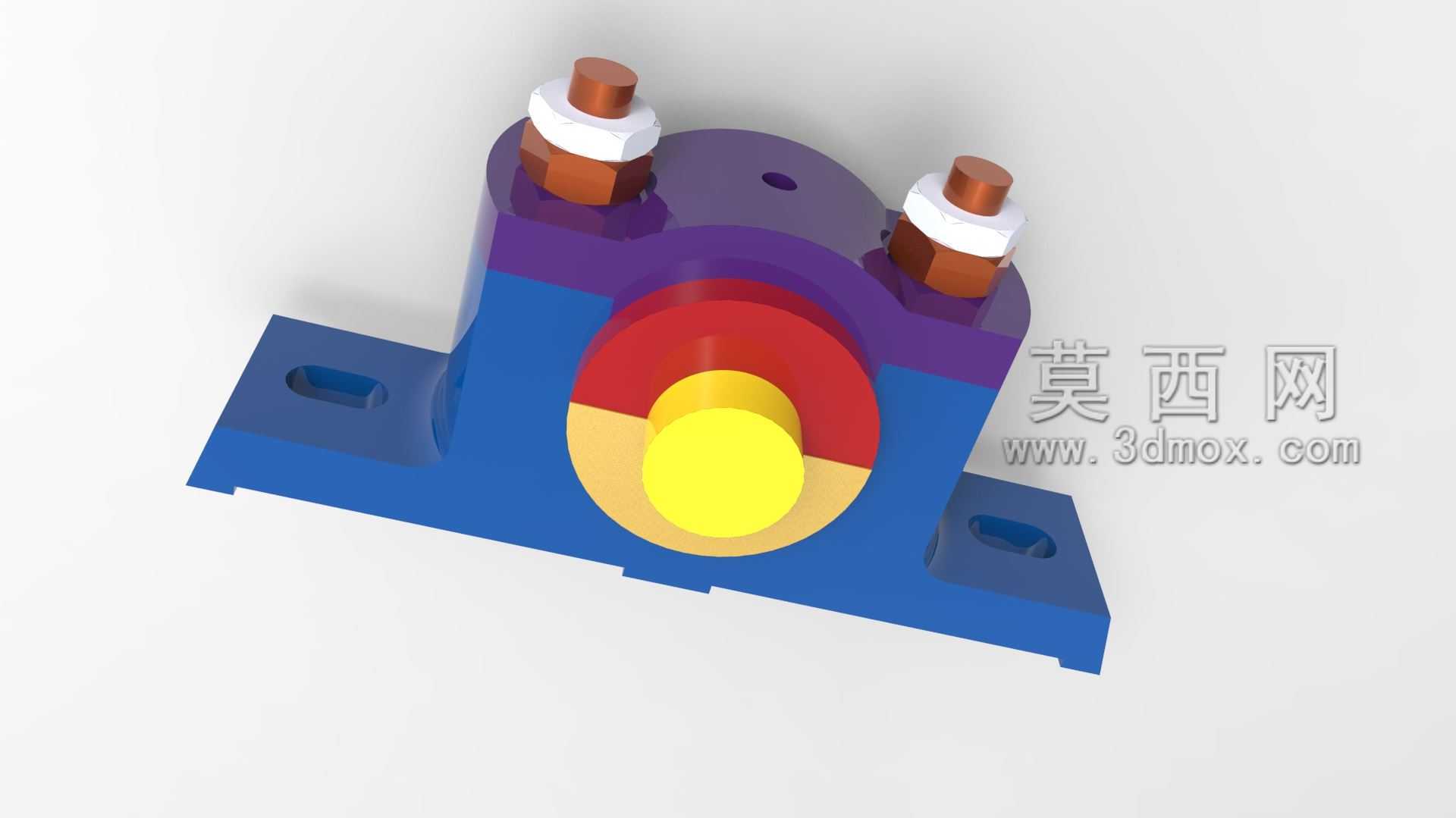

在常规的中小载荷传动轴系布设场景里,这类剖分式结构的支撑件是车间技改、小型输送线搭建、轻工设备轴系维护里出镜率极高的部件,很多一线做设备维保、结构改型的工程师对这类结构都不陌生,它不需要像整体式轴承座那样,在装配或者更换轴瓦的时候把轴端的联轴器、带轮全部拆下来,只要松开上盖的连接紧固件,就能直接把上半部分的轴瓦和座体掀开,直接更换磨损的轴瓦或者调整轴系的配合间隙,对于那些轴上已经装了重型传动件、拆装空间受限的工位来说,能省掉至少三分之二的维保工时。从结构设计逻辑来看,这个部件的底座采用了带安装长孔的平板式结构,两个安装孔分布在底座的左右两侧,长孔的设计是为了在现场安装的时候,能够微调整个支撑件的轴向位置,

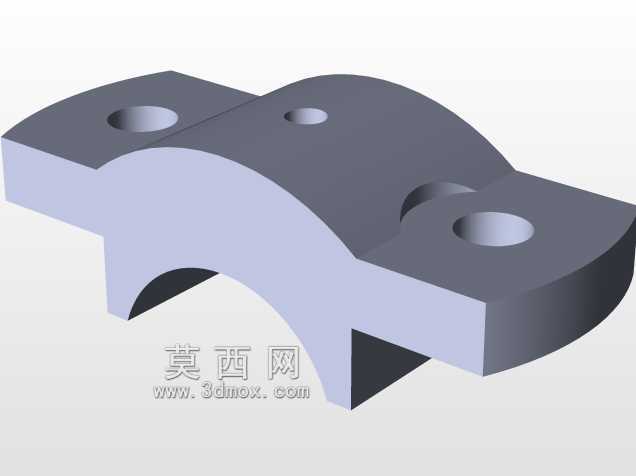

抵消机架焊接或者机加工带来的位置误差,不需要在安装的时候反复扩孔调整,底座的底面是全平面加工,和机架的安装面贴合的时候能保证足够的接触刚度,避免轴系运转的时候因为支撑面贴合不实产生振动。上盖和底座的配合面采用了阶梯式的止口定位,两个连接螺栓布置在轴承孔的两侧上方,螺栓预紧的时候,止口能承受横向的剪切力,不会因为轴系运转的径向载荷让上下座体发生错位,螺栓选用了六角头配防松垫圈的结构,在有小幅振动的工况下也能保持预紧力不衰减,避免螺栓松脱带来的轴系偏移问题。中间的轴承孔是上下分体加工的,装配之后形成完整的圆柱容纳腔,用来放置对应的轴瓦,轴瓦和座体的配合采用了过盈加定位销的方式,防止轴瓦在座孔里跟着轴一起转动磨损座体,
轴瓦的内孔和轴颈配合的时候,会根据实际的载荷情况选择合适的配合间隙,轻载高速的场景间隙稍大,重载低速的场景间隙适当缩小,保证油膜能稳定形成。从安装边界来看,这类支撑件的整体高度不会过高,底座的宽度刚好能覆盖轴系径向载荷的受力范围,不会因为底座过窄导致支撑倾覆,安装孔的中心距是按照常规的通用机架安装尺寸设计的,能适配多数轻型输送线、小型搅拌设备、农用传动装置的机架安装位,不需要额外做转接板。在实际使用的时候,这类支撑件通常会成对布置在传动轴的两端,两个座体的轴承孔同轴度需要在安装的时候通过打表调整,误差控制在允许的范围内,避免轴系运转的时候出现别劲、发热的情况,上盖通常会预留注油孔的位置,方便定期加注润滑脂,
在轴瓦和轴颈之间形成润滑膜,减少磨损,延长部件的使用寿命。很多做小型设备设计的工程师在选这类支撑件的时候,会优先考虑这种剖分结构,除了维保方便之外,它的铸造工艺性也更好,上下座体分开铸造的时候,铸件的壁厚更均匀,不容易出现缩孔、砂眼的缺陷,加工的时候也能一次装夹完成轴承孔和配合面的加工,加工难度比整体式的轴承座更低,生产成本也更容易控制。在一些非极端重载的工况下,比如小型粮食加工设备、包装线的输送辊支撑、小型风机的轴系支撑,这类结构的支撑件完全能满足使用要求,相比滚动轴承座,它的抗冲击性能更好,在有小幅冲击载荷的工位上,滑动配合的轴瓦能吸收一部分振动,不会像滚动轴承那样因为冲击出现滚道点蚀的问题,而且轴瓦磨损之后只需要更换轴瓦,不需要更换整个座体,长期使用的维护成本更低。设计这类结构的时候,需要注意上下座体的连接螺栓的强度要匹配对应的径向载荷,不能为了压缩尺寸把螺栓选得过小,否则在载荷波动的时候容易出现螺栓断裂的问题,底座的安装面平面度也要有足够的精度要求,否则安装之后轴承孔会出现变形,导致轴瓦和轴颈的配合间隙不均匀,出现局部磨损过快的情况。另外,在装配的时候,上下座体的结合面要清理干净,不能有铁屑、毛刺之类的杂物夹在中间,否则会导致轴承孔失圆,影响轴系的运转精度,螺栓预紧的时候要按照对角线的顺序分次拧紧,保证两个螺栓的预紧力一致,避免上盖出现偏斜,压偏轴瓦导致运转发热。
