手动杠杆式法兰连接蝶阀结构设计

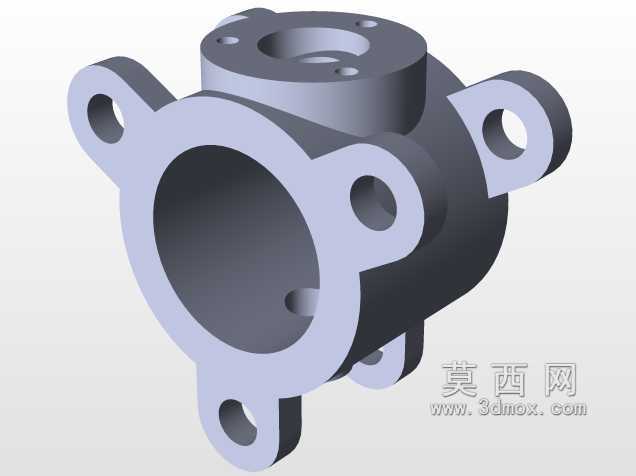

　　这款手动杠杆驱动的蝶阀结构，主要面向中小口径低压流体输送管路的通断与流量调节场景，在民用给排水、暖通空调循环水、普通化工介质输送、小型设备冷却回路等工况中应用广泛，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，阀体本身重量也更轻，能有效降低管路支架的承重负载，在空间紧凑的设备集成管路布局中优势明显。从结构设计逻辑来看，阀体采用一体式法兰连接结构，四个带安装孔的法兰耳沿阀体周向均布，安装时可直接与管路端的配对法兰通过螺栓锁紧，法兰密封面的平面度公差控制在0.1mm以内，能适配常规橡胶垫片、聚四氟乙烯垫片等多种密封材质，无需额外加工特殊密封结构，适配性较强。阀体内腔的流道采用直通式等径设计，

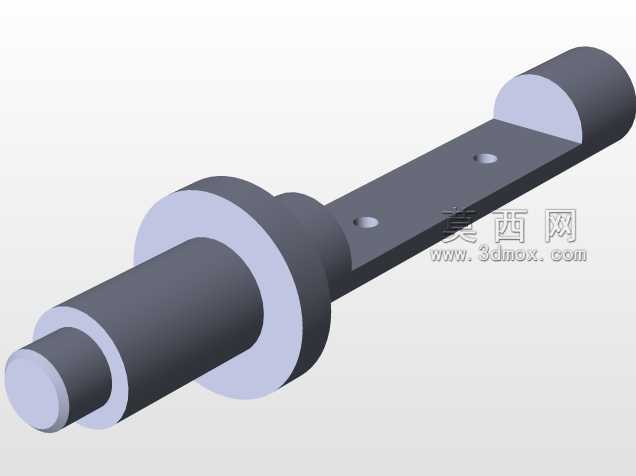

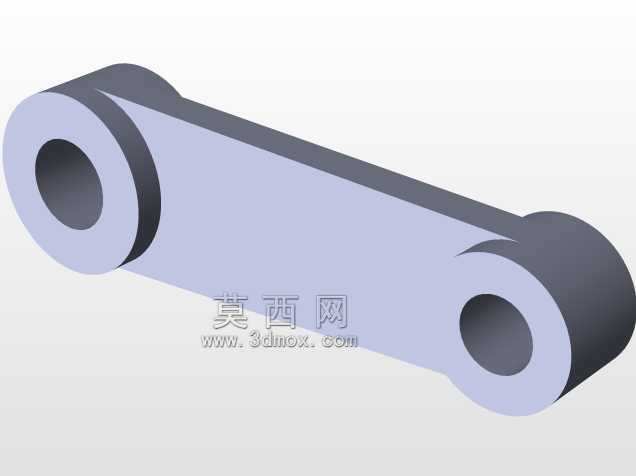

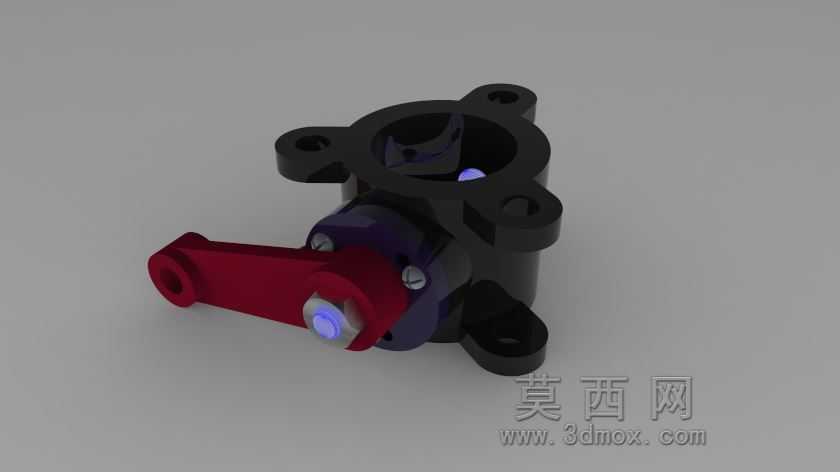

　　没有突兀的缩径或凸起结构，介质流经时的流阻系数仅为0.2-0.3，远低于同通径截止阀的流阻水平，能有效降低管路输送过程中的压力损失，减少泵组的运行功耗。驱动部分采用外置杠杆式手柄，手柄的力臂长度经过力矩匹配设计，在公称压力1.6MPa的工况下，操作人员无需借助加力杆，仅靠手部力量即可完成90度回转的启闭操作，手柄与阀杆的连接采用扁方加锁紧螺钉的固定方式，能避免长期操作过程中手柄与阀杆出现打滑松脱的问题，手柄末端的挂孔可用于加装锁具，在设备检修、管路关停等场景下可实现误操作锁定，提升现场运维的安全性。阀板与阀杆的连接采用无销式嵌装结构，相比传统的穿销固定方式，这种结构不会在阀板表面形成销钉凸起，能进一步降低介质流经时的紊流扰动，

　　同时也避免了销钉部位长期受介质冲刷出现腐蚀断裂的风险，阀板的密封面采用圆弧过渡设计，与阀座密封圈的接触压力沿周向均匀分布，在启闭过程中不会出现局部过度磨损的问题，能有效延长密封件的使用寿命。从安装边界尺寸来看，这款蝶阀的结构长度符合GB/T 12221规定的蝶阀结构长度标准，法兰连接尺寸匹配PN16压力等级的法兰标准，安装时不需要对现有管路的法兰位置进行调整，可直接替换同通径同压力等级的老旧蝶阀产品，阀杆的顶部预留了位置指示标记，当手柄与管路轴线平行时阀门处于全开状态，垂直时为全关状态，现场操作人员可直观判断阀门的启闭状态，不需要额外加装开度指示装置。在细节设计上，阀杆与阀体之间的密封采用双层O型圈结构，

　　上下两道密封分别承担介质密封与外部防尘的作用，即使其中一道密封出现老化失效，另一道密封仍能维持短时间的密封性能，给运维人员留出足够的检修更换窗口，阀体底部没有设置下阀杆外伸结构，避免了下轴端长期接触介质出现外漏的风险，也减少了一个潜在的泄漏点。这款蝶阀的适用介质温度范围在-10℃到120℃之间，可适配水、油品、弱腐蚀性化工介质等多种流体，在常规工业管路系统中，它的启闭寿命可达1万次以上，能满足多数工况的长期使用需求，在进行三维建模时，所有配合部位的公差都按照机械设计手册的推荐值进行设定，阀杆与轴套的配合采用H8/f7间隙配合，既能保证阀杆回转灵活，又不会出现过大的间隙导致密封偏磨，法兰安装孔的位置度公差控制在0.2mm以内，能保证现场安装时螺栓可以顺利穿入，不会出现孔位错位需要现场扩孔的问题。
