简易盘类零件冲压成型模具结构设计

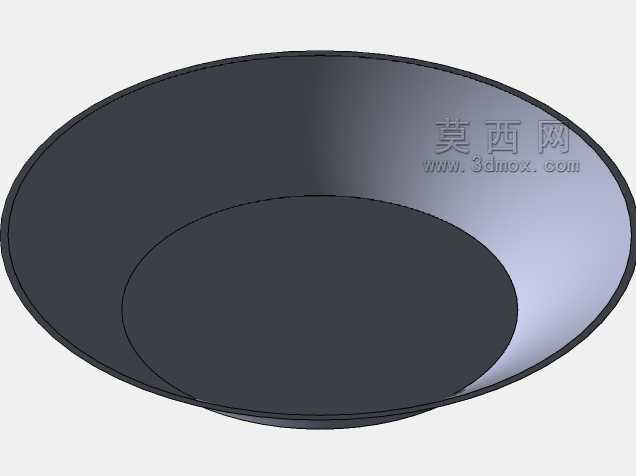

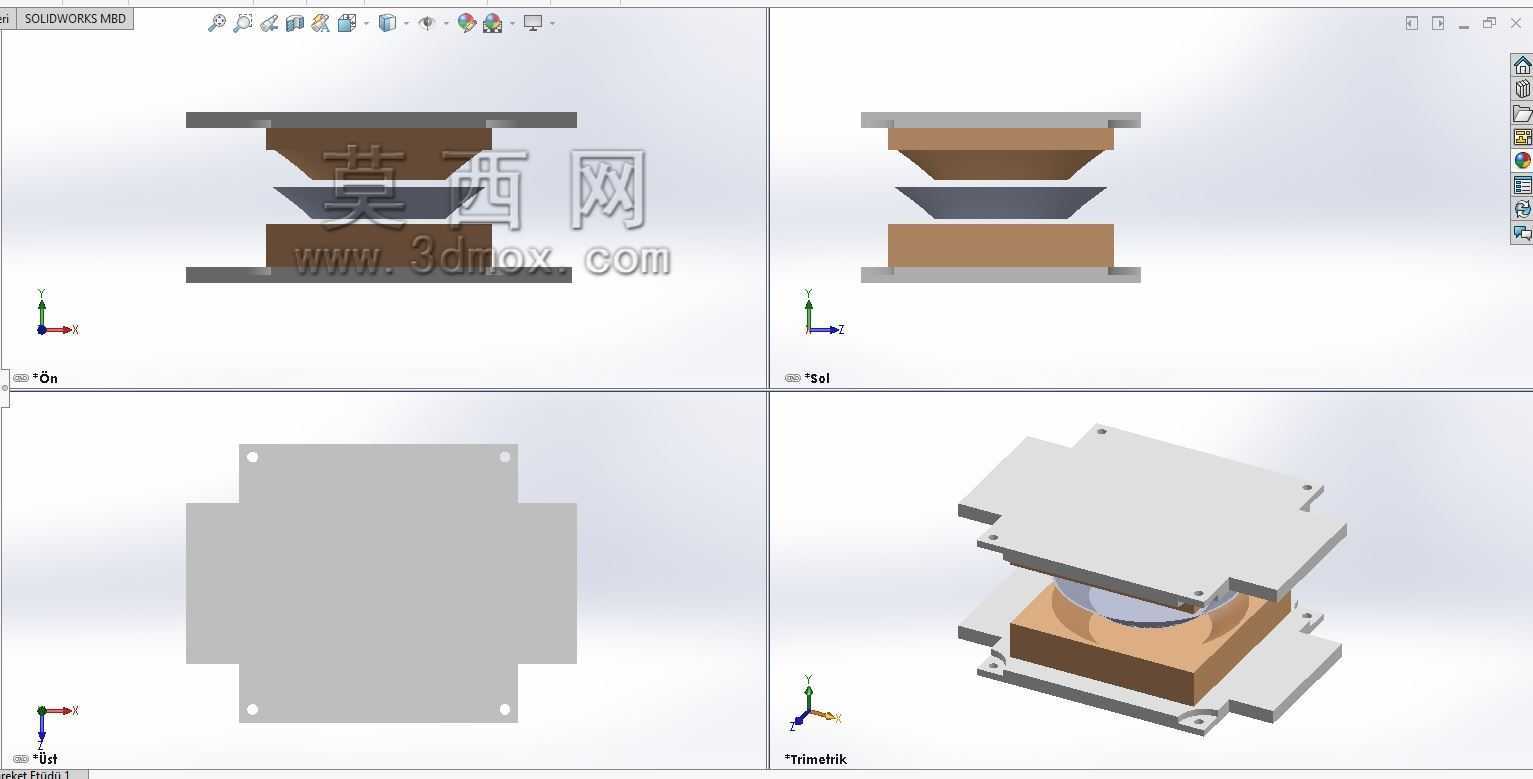

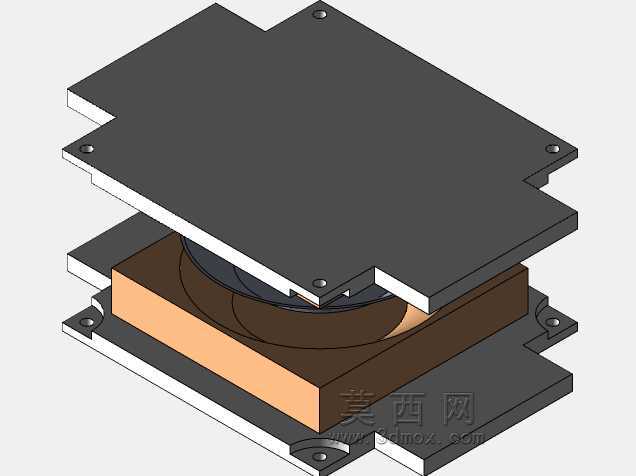

　　这套简易冲压成型结构主要面向小批量盘类浅成型零件的生产场景，常见于五金制品、小型家电配件、日用金属制品的加工环节，适配厚度0.5-2mm的冷轧钢板、铝板等常规钣金材料的浅拉深与压型作业，无需配套复杂的自动化送料线即可在普通开式压力机上完成安装使用，非常适合小规模加工厂的多品种小批量生产需求，能有效降低专用模具的制造成本与生产准备周期。从结构布局来看，整套模具采用上下模对合的经典正装结构，上模部分通过模柄直接与压力机滑块连接固定，下模部分通过压板锁紧在压力机工作台面，安装时仅需调整合模间隙即可快速完成调试，对操作人员的模具装配技能要求较低，换模时间可控制在半小时以内，适配多品种快速切换的生产节奏。模具的成型工作部分采用分体式镶块设计，

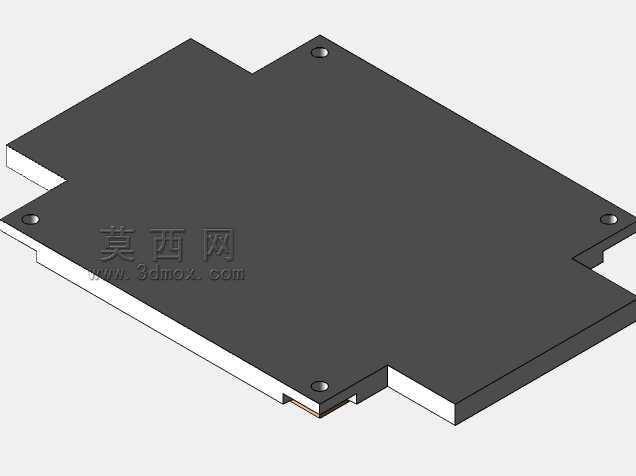

　　凸模与凹模均通过螺栓锁紧在对应的模座上，当加工不同尺寸的盘类零件时，仅需更换对应的成型镶块即可，无需重新制作整套模架，大幅提升了模架的复用率，减少了重复加工模座、导向件的材料与工时浪费。上下模的导向依靠模座四角的导柱导套组件完成，导套采用压入式装配在上模座，导柱固定在下模座，合模过程中导柱先进入导套完成定位，再进行成型作业，能有效避免合模过程中出现的偏载啃模问题，保证成型零件的壁厚均匀性与尺寸一致性，成型后的零件轮廓度公差可控制在0.1mm以内，满足常规五金配件的尺寸精度要求。下模座的四角设计有突出的安装耳板，每个耳板上都加工有贯通的螺栓安装孔，安装时可直接通过T型螺栓与压力机工作台的T型槽配合固定，无需额外加工安装压板的避让位，

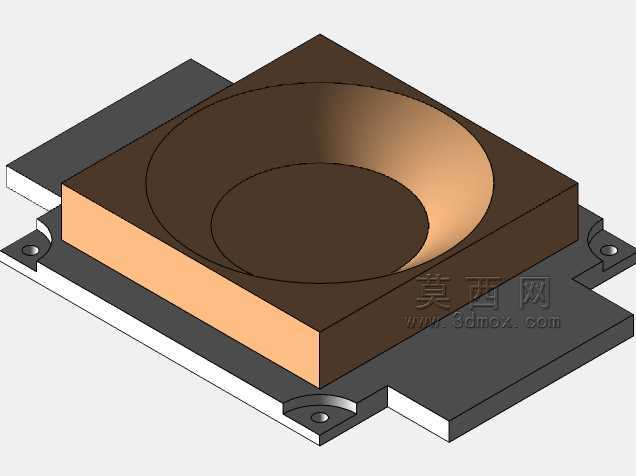

　　模座的外形尺寸控制在400mm见方以内，可适配公称压力63吨及以上的普通开式可倾压力机，无需占用大型冲压设备的产能。成型型腔的边缘做了R2的圆角过渡处理，避免成型过程中材料在圆角处出现应力集中导致的拉裂问题，同时在凹模的下侧设计有顶料板结构，成型完成后上模回程时，顶料板在弹性元件的作用下将成型后的零件从凹模腔内顶出，无需人工手动取件，减少操作过程中的安全隐患，同时提升单件生产的作业效率。整套结构没有设计复杂的卸料板、导料板等组件，针对片料单件生产的场景，操作人员仅需将裁切好的方形片料放置在下模的定位挡块之间即可完成定位，定位挡块采用可调式结构，可根据片料的实际尺寸调整定位范围，适配不同展开尺寸的片料定位需求。从受力角度来看，

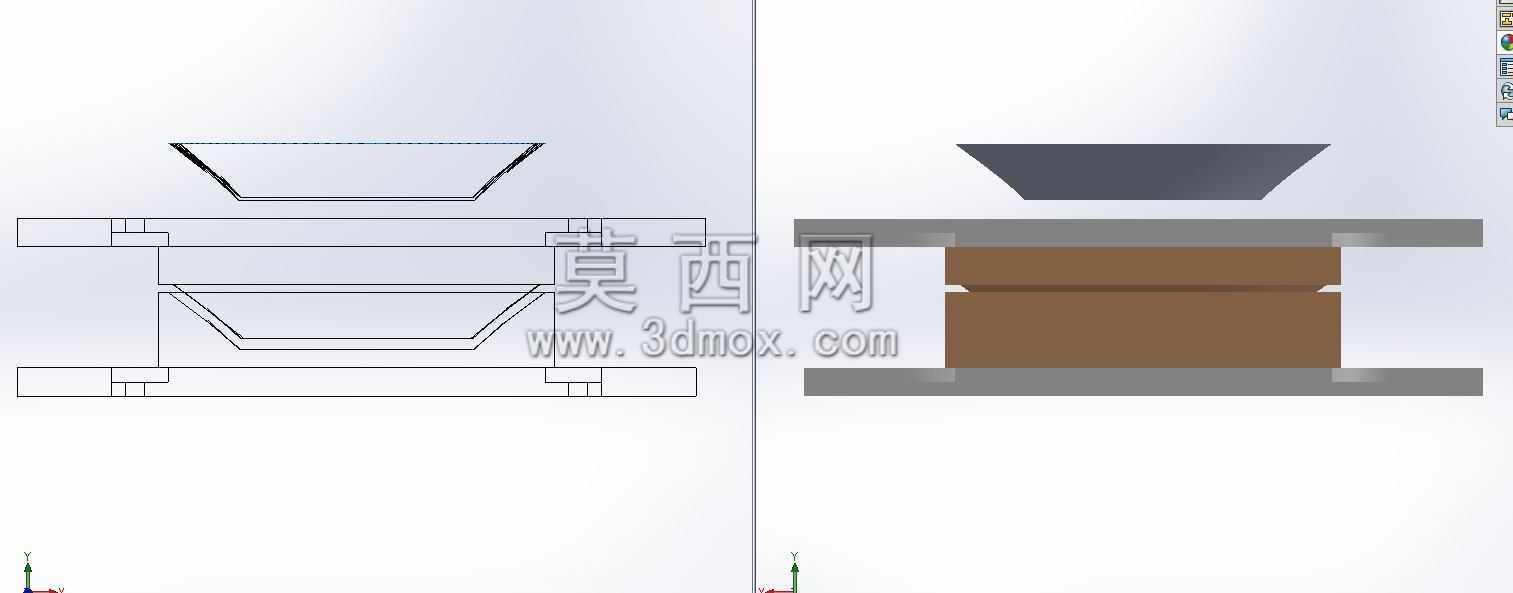

　　模座采用45号钢调质处理，成型镶块采用Cr12MoV材料淬火处理，硬度可达到HRC58-62，具备足够的耐磨性与抗冲击性能，在正常润滑维护的条件下，单套镶块的使用寿命可达到10万冲次以上，能满足中小批量生产的寿命要求。合模过程中，上模的压料面首先接触片料表面，将片料压紧在凹模表面后，凸模再逐步下行完成材料的拉伸成型，避免材料在成型过程中出现起皱问题，压料力可通过上模内部的弹性元件进行调整，针对不同厚度、不同材质的板材可灵活调整压料力大小，适配不同材料的成型工艺参数要求。模具的整体结构拆解方便，所有连接螺栓均采用标准内六角螺栓，日常维护时仅需拆开上下模座的连接螺丝即可更换磨损的成型镶块或者弹性元件，无需复杂的专用拆装工具，适合小型加工厂的日常维护保养条件，减少模具维护的停机时间。
