盘座式进气控制阀结构三维设计

　　该进气阀为盘座式轴向进气控制构件，核心应用于中小排量往复式动力机械的进气通路、低压气动控制系统的支路通断调节场景，在小型内燃机进气道、固定式空压机吸气端、低压气动执行机构的供气管路中均可适配，核心作用是控制进气通路的通断状态，配合执行端的动作时序完成进气量调节、通路截止的功能，避免管路内介质反向回流，保障气路运行的压力稳定性。

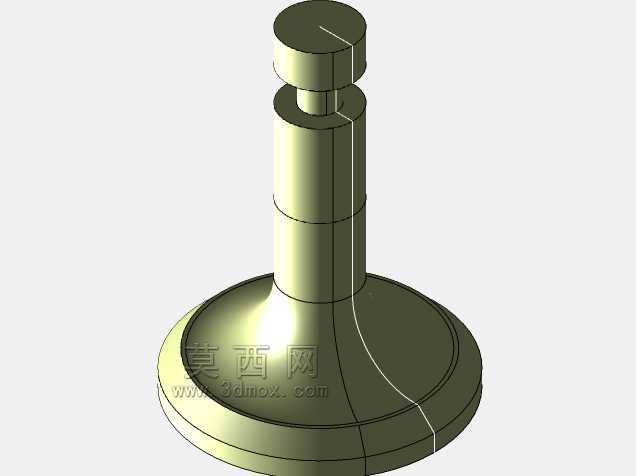

　　从结构设计逻辑来看，整体采用同轴回转体构型，自上而下分为驱动连接段、密封导向段、阀盘密封段三个功能区段，所有结构轴线完全重合，最大限度降低加工与装配过程中的同轴度误差，减少阀件动作时的卡滞风险。最顶端的短圆柱段为驱动连接端，直径小于下方阀杆主体，侧面预留环形卡槽，可适配卡箍、拨叉或者电磁衔铁的连接结构，无需额外加工复杂连接特征即可完成与驱动部件的装配，驱动端的端面做了倒角处理，避免装配时刮伤驱动件的配合面，同时减少应力集中带来的端部开裂风险。

　　驱动连接段下方为等直径阀杆主体，是阀件动作过程中的核心导向承载结构，阀杆表面设计为低粗糙度的光滑柱面，可与阀盖内的导向衬套形成间隙配合，配合间隙控制在0.02-0.05mm区间，既保证阀杆上下往复动作时无卡滞，又能避免间隙过大导致的阀盘偏斜，影响密封面的贴合精度。阀杆上设置的两道环形浅槽，可填充润滑脂或者安装密封圈，一方面减少阀杆与衬套之间的滑动摩擦阻力，提升动作响应速度，另一方面阻断介质沿阀杆与衬套的配合间隙向外泄漏，提升阀件的密封性能。

　　阀杆底部为圆盘形阀盘结构，是实现通路密封的核心功能段，阀盘直径远大于阀杆直径，底部平面为密封贴合面，可与管路内的阀座密封面形成硬密封或者软密封配合，当阀件处于关闭位置时，阀盘密封面完全覆盖阀座的通流孔，依靠驱动端的压紧力实现通路截止；当阀件向上动作时，阀盘离开阀座密封面，介质可从阀盘与阀座之间的环形通流间隙进入下游管路，通流面积随阀盘的提升高度线性变化，可通过控制提升行程实现进气量的线性调节，适配不同工况下的进气流量需求。阀盘与阀杆的连接位置采用大圆角过渡结构，避免直角连接带来的应力集中，在阀盘承受介质正向压力或者反向冲击时，圆角过渡可将应力均匀分散到阀杆与阀盘的连接区域，避免长期交变载荷作用下出现连接部位断裂的问题。

　　从安装边界尺寸来看，阀盘的最大外径为整个阀件的最大轮廓尺寸，设计时需匹配对应管路的通径，阀盘外径通常比管路通径大10%-15%，保证密封面有足够的压紧宽度，避免密封失效；阀杆的总长度需匹配阀盖导向段的长度、驱动部件的安装行程，保证阀件处于全关位置时阀盘完全贴合阀座，处于全开位置时阀盘的提升高度满足最大通流面积的要求，不会出现通流截面不足导致的进气阻力过大问题。安装时需保证阀杆轴线与阀座密封面的垂直度误差不超过0.02mm，否则会导致阀盘密封面单侧压紧，出现密封不严、内漏的问题，长期偏斜运行还会导致阀杆单侧磨损，缩短阀件的使用寿命。

　　在实际工况适配中，该结构的进气阀适用于压力不超过1.6MPa的常温气体介质场景，若用于有腐蚀性的气体环境，可将材质更换为不锈钢或者在密封面堆焊硬质合金，提升抗腐蚀与抗冲蚀性能；若用于洁净度要求较高的气动系统，可在阀盘密封面镶嵌橡胶或者聚四氟乙烯密封圈，实现零泄漏密封。该结构的优势在于零件数量少，仅为单一整体回转构件，加工工艺性好，采用普通车床即可完成全部外形加工，无需复杂的铣削、钻削工序，加工成本低，装配环节无需额外拼接多个零件，避免了拼接部位的泄漏风险，同时整体式结构的抗冲击性能更好，在频繁往复动作的工况下使用寿命更长，维护时仅需更换导向衬套与密封件即可，维护成本较低。

　　在气路系统设计选型时，需根据管路的设计通径、额定工作压力、最大进气流量参数匹配对应尺寸的该型进气阀，核算阀杆的动作行程是否满足流量调节需求，同时确认驱动端的连接尺寸与所选驱动部件的接口匹配，避免出现安装干涉、驱动力不足导致阀件无法正常开闭的问题。建模过程中对所有过渡圆角、配合面的尺寸公差做了参数化设置，可根据实际工况需求快速调整阀盘直径、阀杆长度、密封面宽度等核心参数，无需重新绘制整体结构，大幅提升同系列阀件的设计迭代效率。
